万科景观施工图设计任务书

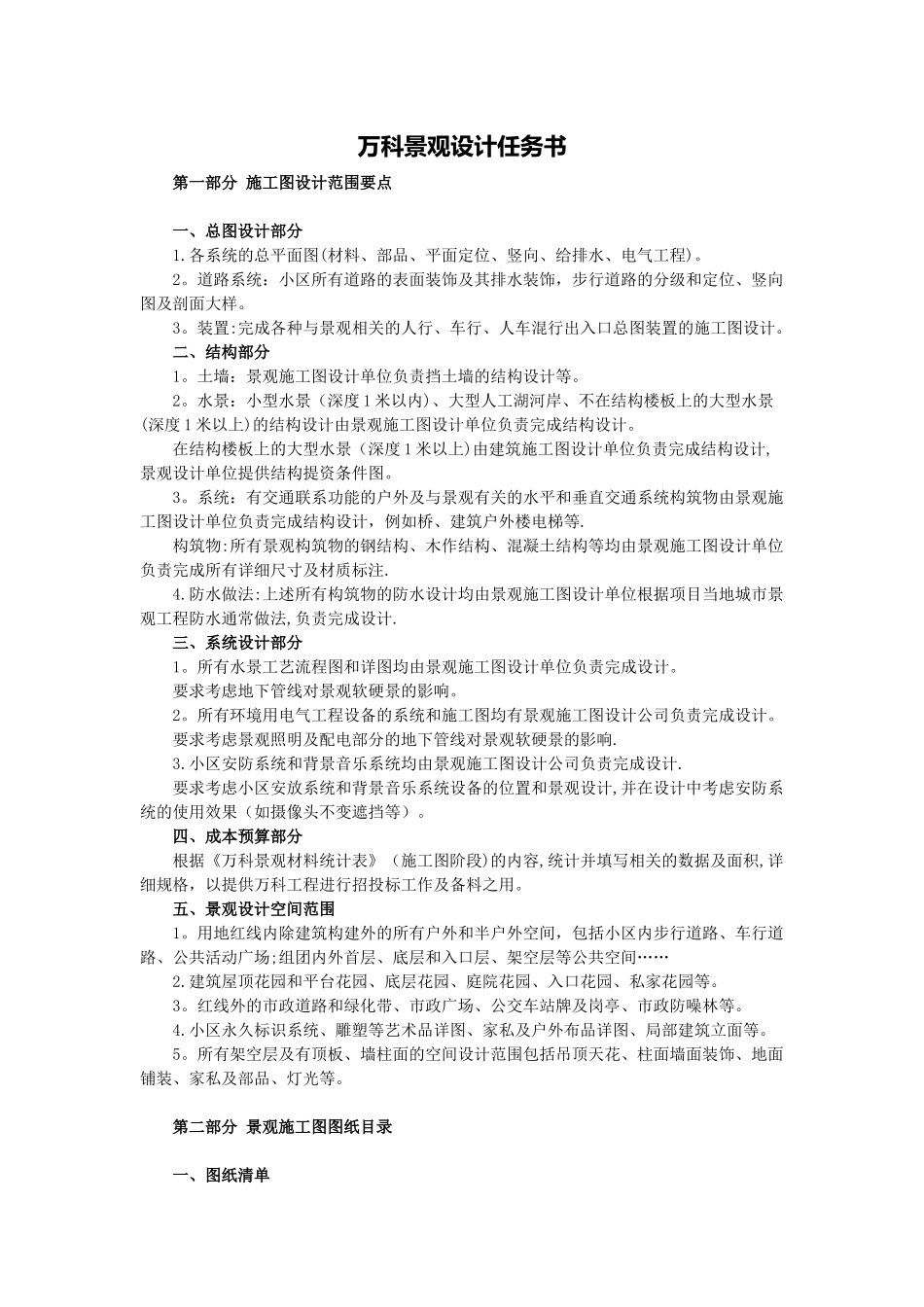

万科景观设计任务书第一部分 施工图设计范围要点 一、总图设计部分1.各系统的总平面图(材料、部品、平面定位、竖向、给排水、电气工程)。2。道路系统：小区所有道路的表面装饰及其排水装饰，步行道路的分级和定位、竖向图及剖面大样。3。装置:完成各种与景观相关的人行、车行、人车混行出入口总图装置的施工图设计。二、结构部分1。土墙：景观施工图设计单位负责挡土墙的结构设计等。2。水景：小型水景（深度 1 米以内)、大型人工湖河岸、不在结构楼板上的大型水景(深度 1 米以上)的结构设计由景观施工图设计单位负责完成结构设计。在结构楼板上的大型水景（深度 1 米以上)由建筑施工图设计单位负责完成结构设计,景观设计单位提供结构提资条件图。3。系统：有交通联系功能的户外及与景观有关的水平和垂直交通系统构筑物由景观施工图设计单位负责完成结构设计，例如桥、建筑户外楼电梯等.构筑物:所有景观构筑物的钢结构、木作结构、混凝土结构等均由景观施工图设计单位负责完成所有详细尺寸及材质标注.4.防水做法:上述所有构筑物的防水设计均由景观施工图设计单位根据项目当地城市景观工程防水通常做法,负责完成设计.三、系统设计部分1。所有水景工艺流程图和详图均由景观施工图设计单位负责完成设计。要求考虑地下管线对景观软硬景的影响。2。所有环境用电气工程设备的系统和施工图均有景观施工图设计公司负责完成设计。要求考虑景观照明及配电部分的地下管线对景观软硬景的影响.3.小区安防系统和背景音乐系统均由景观施工图设计公司负责完成设计.要求考虑小区安放系统和背景音乐系统设备的位置和景观设计,并在设计中考虑安防系统的使用效果（如摄像头不变遮挡等）。四、成本预算部分根据《万科景观材料统计表》（施工图阶段)的内容,统计并填写相关的数据及面积,详细规格，以提供万科工程进行招投标工作及备料之用。五、景观设计空间范围1。用地红线内除建筑构建外的所有户外和半户外空间，包括小区内步行道路、车行道路、公共活动广场;组团内外首层、底层和入口层、架空层等公共空间……2.建筑屋顶花园和平台花园、底层花园、庭院花园、入口花园、私家花园等。3。红线外的市政道路和绿化带、市政广场、公交车站牌及岗亭、市政防噪林等。4.小区永久标识系统、雕塑等艺术品详图、家私及户外布品详图、局部建筑立面等。5。所有架空层及有顶板、墙柱面的空间设计范围包括吊顶天花、柱面墙面装饰、地面铺装、家私及部品、灯光等。 第二部分 ...
