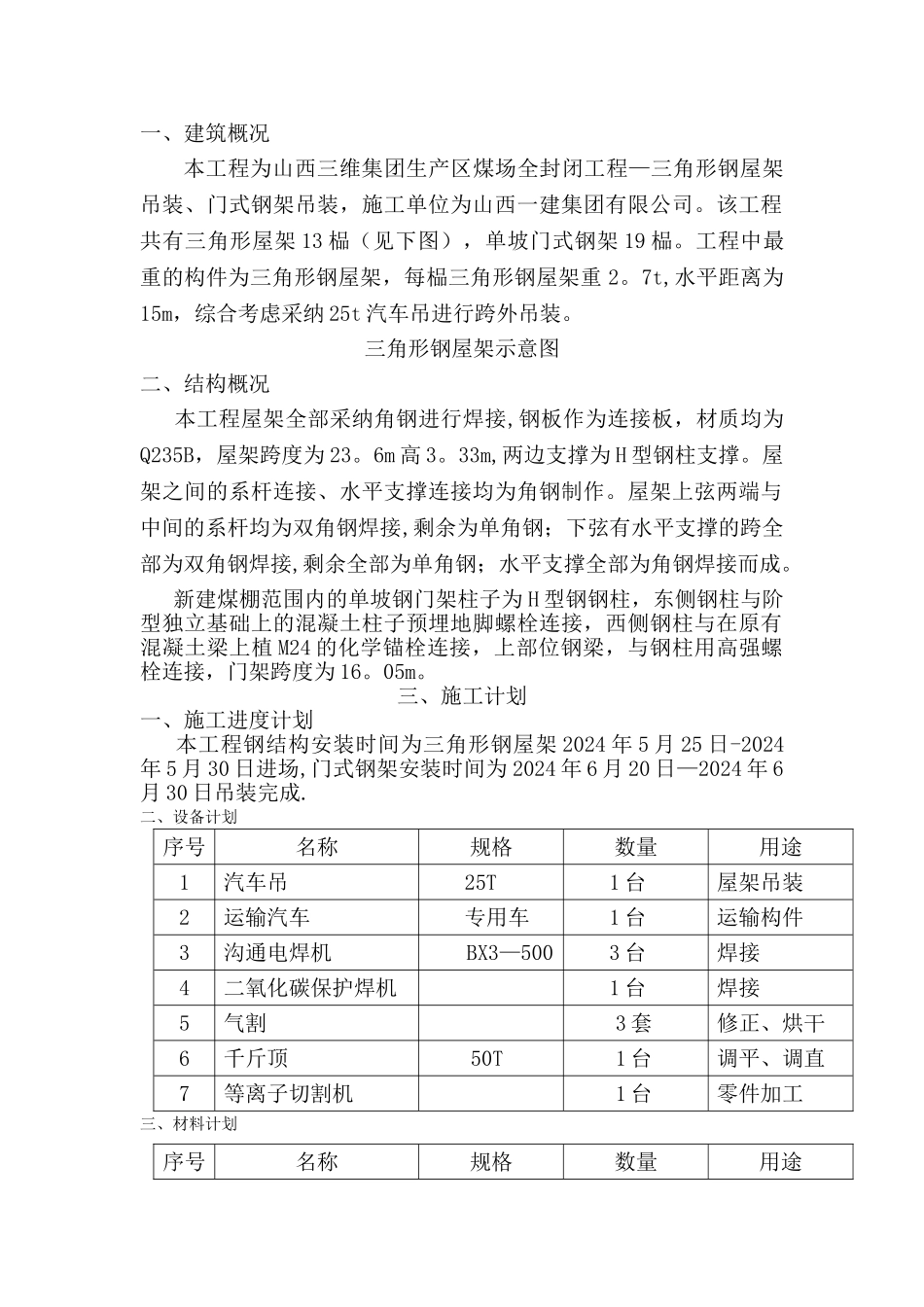

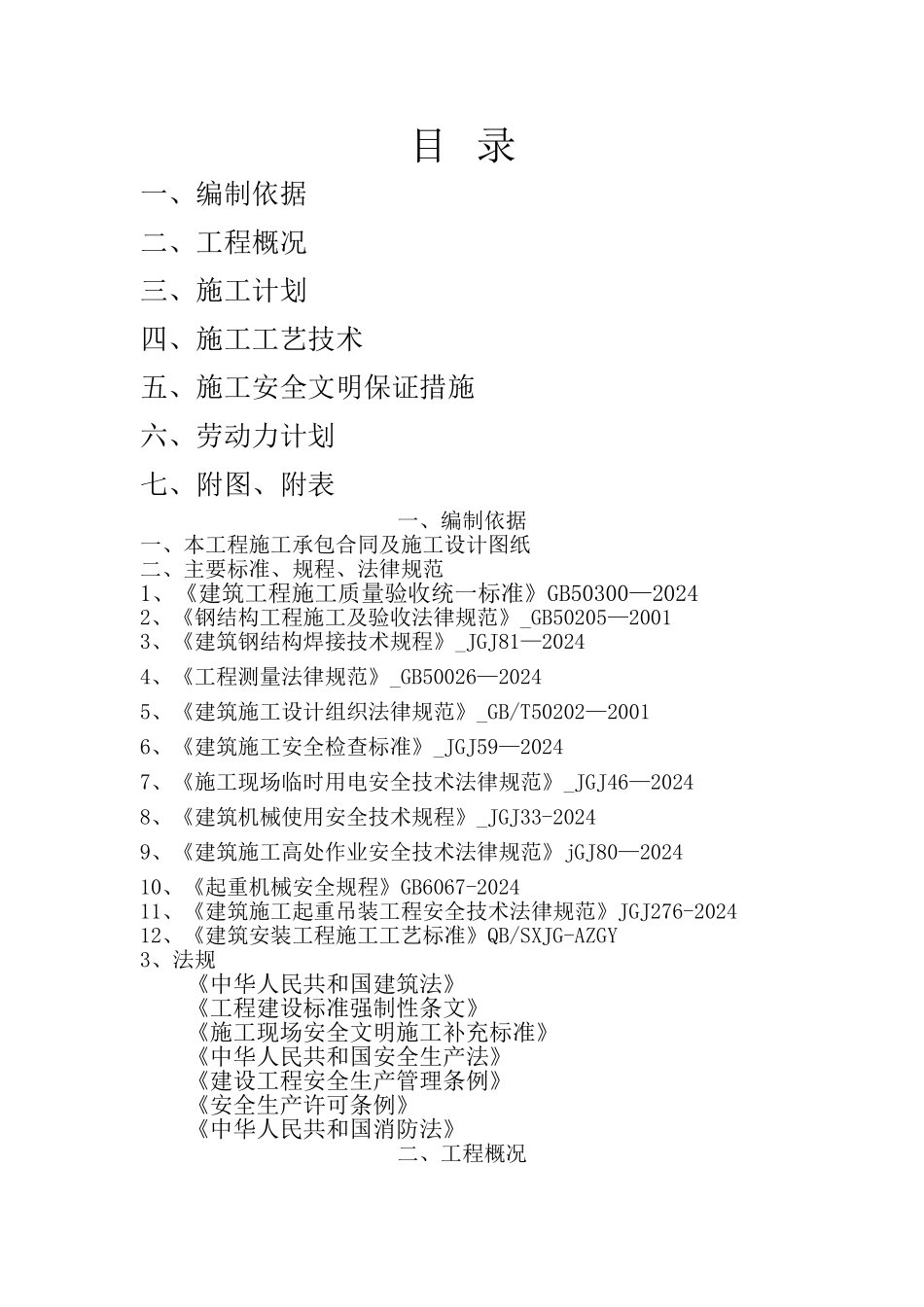

目 录一、编制依据二、工程概况三、施工计划四、施工工艺技术五、施工安全文明保证措施六、劳动力计划七、附图、附表一、编制依据一、本工程施工承包合同及施工设计图纸二、主要标准、规程、法律规范1、《建筑工程施工质量验收统一标准》GB50300—20242、《钢结构工程施工及验收法律规范》_GB50205—20013、《建筑钢结构焊接技术规程》_JGJ81—20244、《工程测量法律规范》_GB50026—20245、《建筑施工设计组织法律规范》_GB/T50202—20016、《建筑施工安全检查标准》_JGJ59—20247、《施工现场临时用电安全技术法律规范》_JGJ46—20248、《建筑机械使用安全技术规程》_JGJ33-20249、《建筑施工高处作业安全技术法律规范》jGJ80—202410、《起重机械安全规程》GB6067-202411、《建筑施工起重吊装工程安全技术法律规范》JGJ276-202412、《建筑安装工程施工工艺标准》QB/SXJG-AZGY3、法规《中华人民共和国建筑法》《工程建设标准强制性条文》《施工现场安全文明施工补充标准》《中华人民共和国安全生产法》《建设工程安全生产管理条例》《安全生产许可条例》《中华人民共和国消防法》二、工程概况一、建筑概况本工程为山西三维集团生产区煤场全封闭工程—三角形钢屋架吊装、门式钢架吊装,施工单位为山西一建集团有限公司。该工程共有三角形屋架 13 榀(见下图),单坡门式钢架 19 榀。工程中最重的构件为三角形钢屋架,每榀三角形钢屋架重 2。7t,水平距离为15m,综合考虑采纳 25t 汽车吊进行跨外吊装。三角形钢屋架示意图二、结构概况 本工程屋架全部采纳角钢进行焊接,钢板作为连接板,材质均为Q235B,屋架跨度为 23。6m 高 3。33m,两边支撑为 H 型钢柱支撑。屋架之间的系杆连接、水平支撑连接均为角钢制作。屋架上弦两端与中间的系杆均为双角钢焊接,剩余为单角钢;下弦有水平支撑的跨全部为双角钢焊接,剩余全部为单角钢;水平支撑全部为角钢焊接而成。 新建煤棚范围内的单坡钢门架柱子为 H 型钢钢柱,东侧钢柱与阶型独立基础上的混凝土柱子预埋地脚螺栓连接,西侧钢柱与在原有混凝土梁上植 M24 的化学锚栓连接,上部位钢梁,与钢柱用高强螺栓连接,门架跨度为 16。05m。三、施工计划一、施工进度计划 本工程钢结构安装时间为三角形钢屋架 2024 年 5 月 25 日-2024年 5 月 30 日进场,门式钢架安装时间为 2024 年 6 月 20 日—2024 年 6月 30 日吊装完成.二、设备计划序号名称规格数量用途1汽车吊25T1 台...
