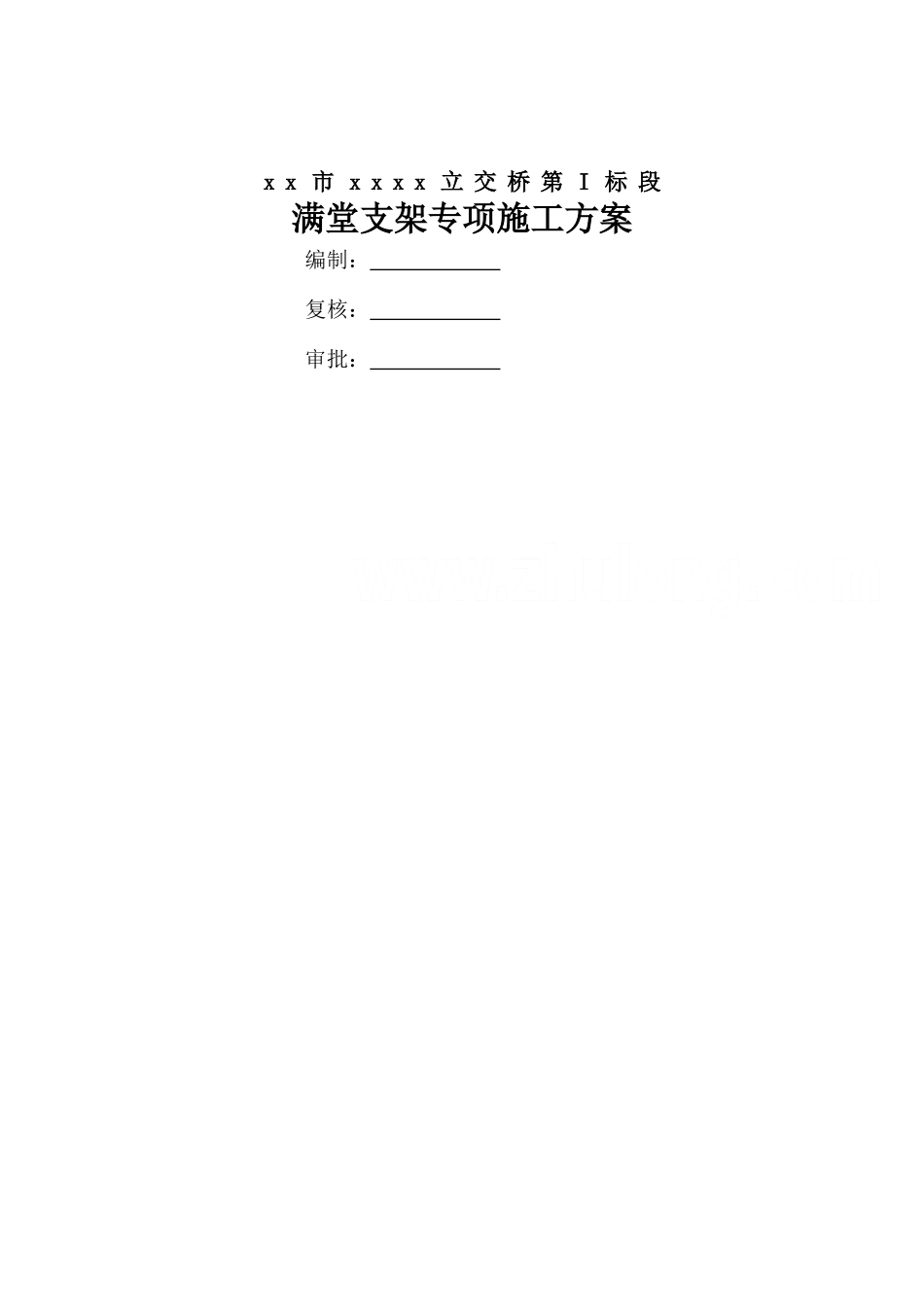

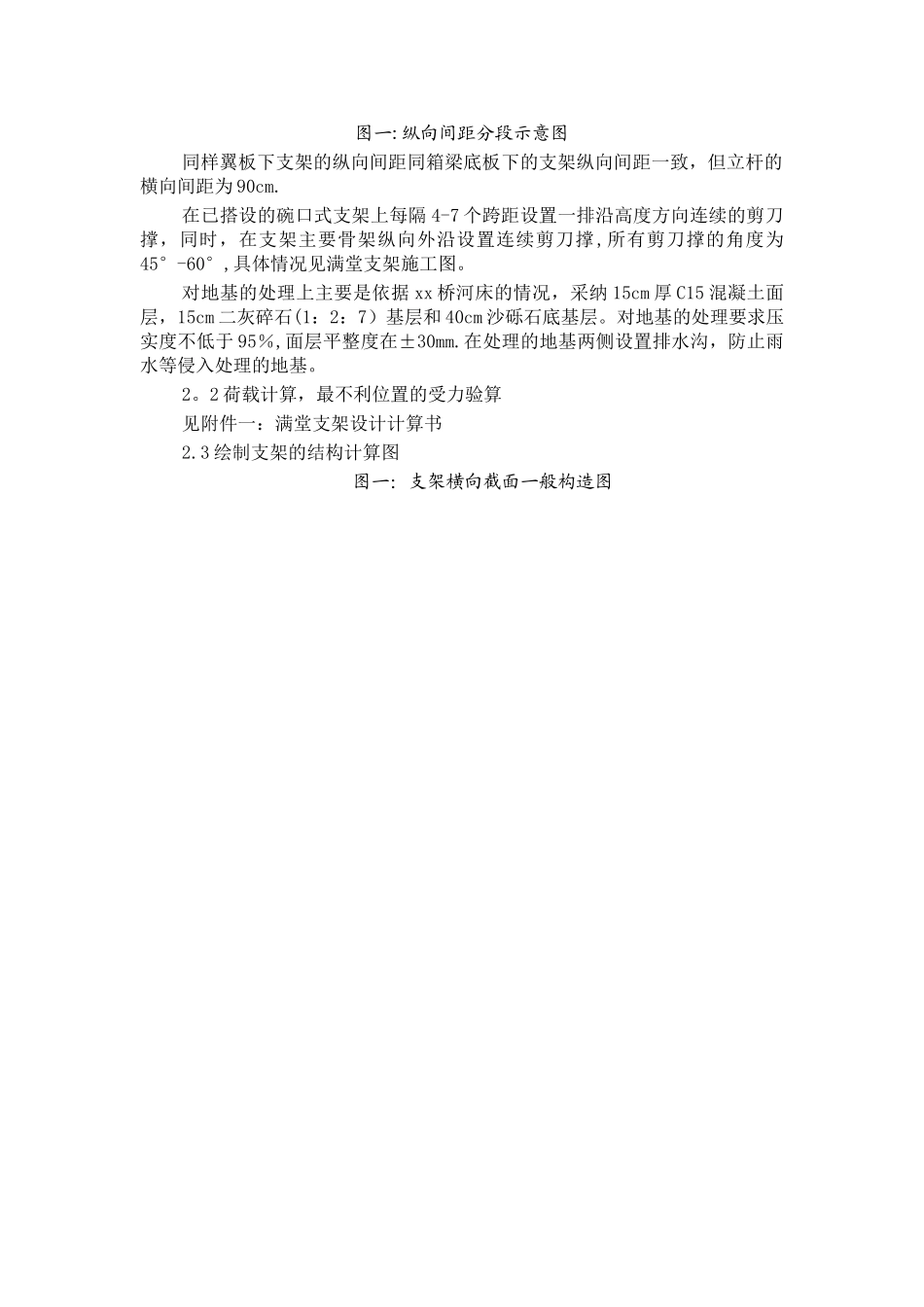

x x 市 x x x x 立 交 桥 第 I 标 段满堂支架专项施工方案xx 集团第二工程有限公司xx 市 xxxx 立交桥第 xx 标段项目部xx编制: 复核: 审批: 现浇箱梁及 V 型墩满堂支架施工方案1、编制说明1.1 工程施工概况xxxx 立交桥工程位于 xx 市区 xx,本工程为 xx 市 xxxx 立交桥工程施工项目 I 标段,工程主要内容为跨 xx 桥一座,结构形式为三跨连续刚构桥(42 米+68 米+42 米),桥宽 40 米,起点与北堤路平交,跨越 xx 采纳三跨“V"形刚构桥梁,桥面横坡通过箱梁腹板高度进行调整。该双幅式桥梁采纳变截面单箱双室预应力混凝土连续箱梁,在桥墩桥台处设置端、中横梁,梁底线形采纳抛物线形式。结合工程实际情况及设计方指导意见,采纳满堂支架法进行桥梁 V 型墩及现浇箱梁的施工,该支架主要采纳碗扣式钢管支架,局部采纳扣件式钢管支架的形式搭设。1.2 编制依据xx 市 xxxx 立交桥工程地质勘查报告xx 市 xxxx 立交桥第 I 标施工图相关法律规范及手册:《JGJ166—2024 建筑施工碗扣式脚手架安全技术法律规范》,《公路桥涵施工技术法律规范》,《公路桥涵地基与基础设计法律规范》,《建筑施工脚手架有用手册》,《路桥施工计算手册》同时结合 xx 市 xx 立交桥工程施工队伍组织、劳力、技术、机械设备状况而编制1.3 内容及说明工程施工状况支架结构设计及计算 支架结构设计 荷载计算,最不利位置的受力验算 绘制支架的结构计算图支架施工及模板支撑施工技术人员及设备施工计划及安排保证支架质量安全的技术措施文明施工,保护环境2、满堂支架结构设计及计算2。1 满堂支架的结构设计根据 xx 立交桥设计方河南省城市规划设计院提供的技术核定单中的箱梁单元重(kN/m)数据,考虑到搭设满堂支架的安全性和经济性的需要,我们对该桥搭设支架的纵向横向间距数值进行了分段处理(箱梁底板下的支架),该处理主要根据箱梁的受力状况以 500kN/m 以下、500 kN/m —900kN/m 之间、900-1550kN/m 之间进行了分段,即:500kN/m 以下立杆纵向间距为 90cm,立杆横向间距 60cm;900-1550kN/m 之间立杆纵向间距为 60cm,立杆横向间距为 60cm;1550kN/m 以上立杆纵向间距为 60cm,立杆横向间距为 30cm。见下图:图一:纵向间距分段示意图同样翼板下支架的纵向间距同箱梁底板下的支架纵向间距一致,但立杆的横向间距为 90cm.在已搭设的碗口式支架上每隔 4-7 个跨距设置一排沿高度方向连续的剪刀撑...
