上平洞开挖与支护施工技术措施

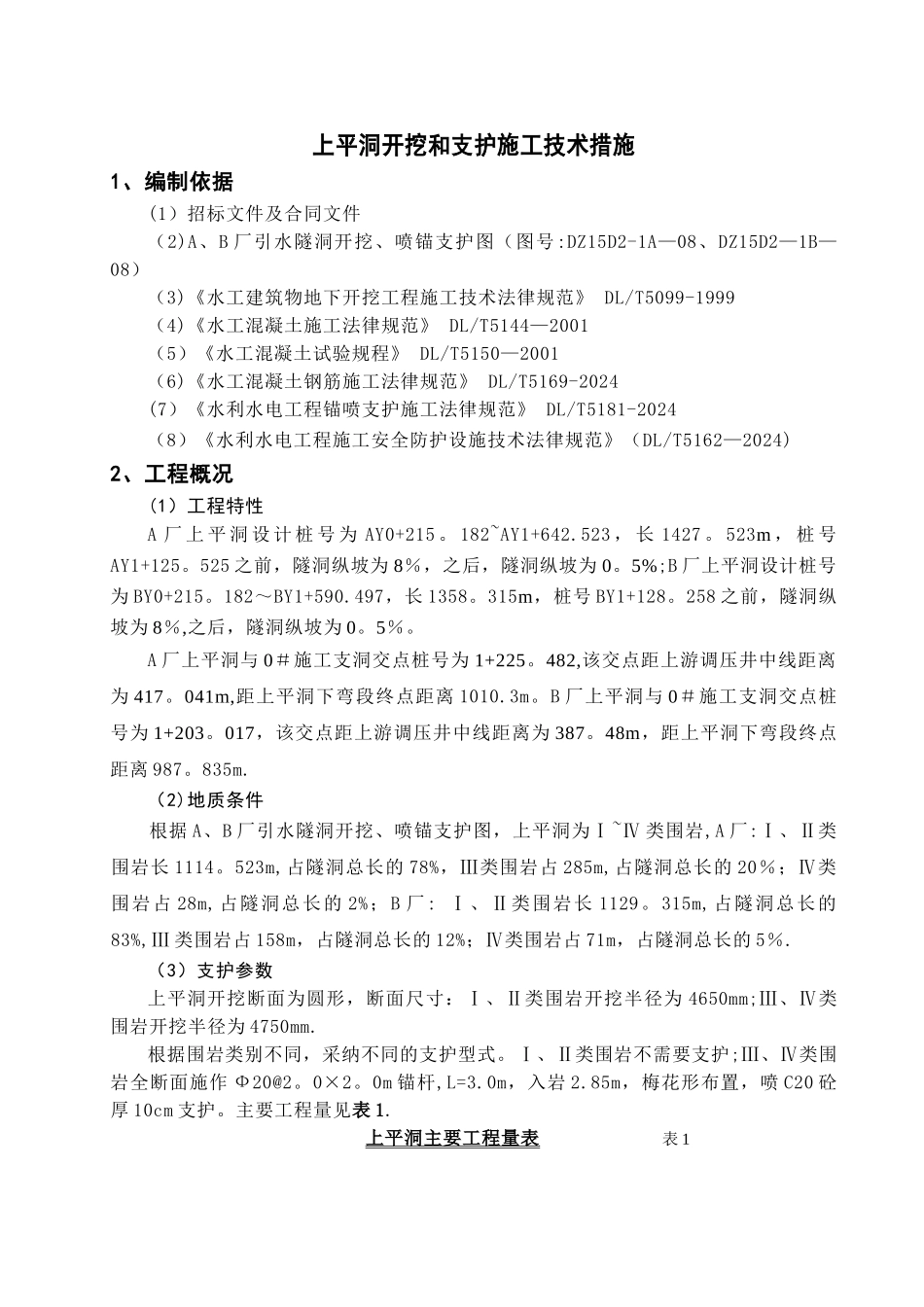

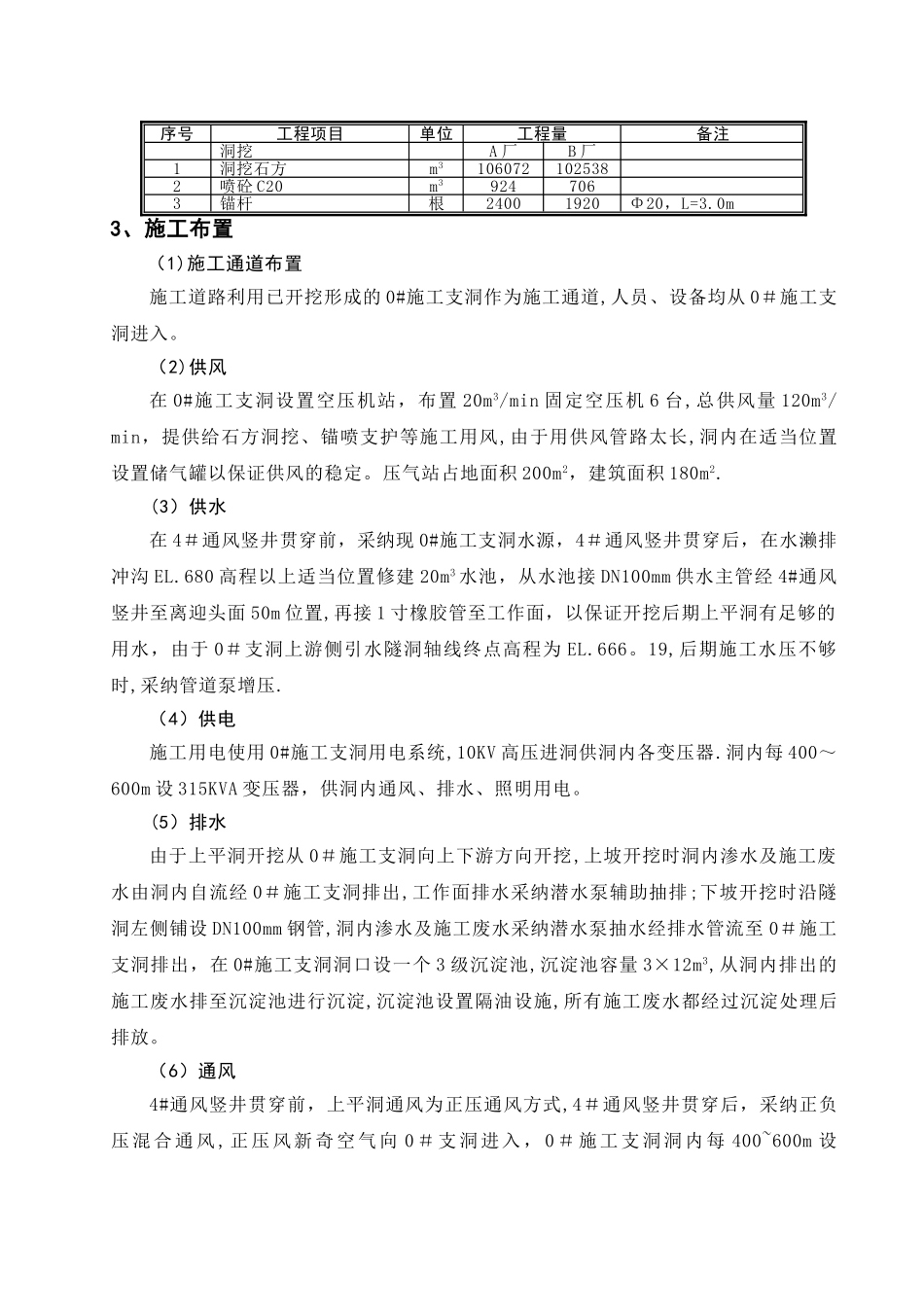

上平洞开挖和支护施工技术措施1、编制依据(1）招标文件及合同文件（2)A、B 厂引水隧洞开挖、喷锚支护图（图号:DZ15D2-1A—08、DZ15D2—1B—08）（3)《水工建筑物地下开挖工程施工技术法律规范》 DL/T5099-1999（4)《水工混凝土施工法律规范》 DL/T5144—2001（5）《水工混凝土试验规程》 DL/T5150—2001（6)《水工混凝土钢筋施工法律规范》 DL/T5169-2024(7）《水利水电工程锚喷支护施工法律规范》 DL/T5181-2024（8）《水利水电工程施工安全防护设施技术法律规范》（DL/T5162—2024)2、工程概况(1）工程特性A 厂 上 平 洞 设 计 桩 号 为 AY0+215 。 182~AY1+642.523 ， 长 1427 。 523m ， 桩 号AY1+125。525 之前，隧洞纵坡为 8％，之后，隧洞纵坡为 0。5%;B 厂上平洞设计桩号为 BY0+215。182～BY1+590.497，长 1358。315m，桩号 BY1+128。258 之前，隧洞纵坡为 8％,之后，隧洞纵坡为 0。5％。A 厂上平洞与 0＃施工支洞交点桩号为 1+225。482,该交点距上游调压井中线距离为 417。041m,距上平洞下弯段终点距离 1010.3m。B 厂上平洞与 0＃施工支洞交点桩号为 1+203。017，该交点距上游调压井中线距离为 387。48m，距上平洞下弯段终点距离 987。835m.（2)地质条件根据 A、B 厂引水隧洞开挖、喷锚支护图，上平洞为Ⅰ~Ⅳ 类围岩,A 厂:Ⅰ、Ⅱ类围岩长 1114。523m,占隧洞总长的 78%，Ⅲ类围岩占 285m,占隧洞总长的 20％；Ⅳ类围岩占 28m,占隧洞总长的 2%；B 厂: Ⅰ、Ⅱ类围岩长 1129。315m,占隧洞总长的83%,Ⅲ 类围岩占 158m，占隧洞总长的 12%；Ⅳ类围岩占 71m，占隧洞总长的 5％.（3）支护参数上平洞开挖断面为圆形，断面尺寸：Ⅰ、Ⅱ类围岩开挖半径为 4650mm;Ⅲ、Ⅳ类围岩开挖半径为 4750mm.根据围岩类别不同，采纳不同的支护型式。Ⅰ、Ⅱ类围岩不需要支护;Ⅲ、Ⅳ类围岩全断面施作 Ф20@2。0×2。0m 锚杆,L=3.0m，入岩 2.85m，梅花形布置，喷 C20 砼厚 10cm 支护。主要工程量见表 1. 上平洞主要工程量表 表 1序号工程项目单位工程量备注洞挖A 厂B 厂1洞挖石方m31060721025382喷砼 C20m39247063锚杆根24001920Φ20，L=3.0m3、施工布置（1)施工通道布置施工道路利用已开挖形成的 0#施工支洞作为施工通道,人员、设备均从 0＃施工支洞进入。（2)供风在 0#施工支洞设置空压机站，布置 20m3/min 固定空压机 6 台,总供风量 120m3/min，提供给石方洞挖、锚喷支护...
