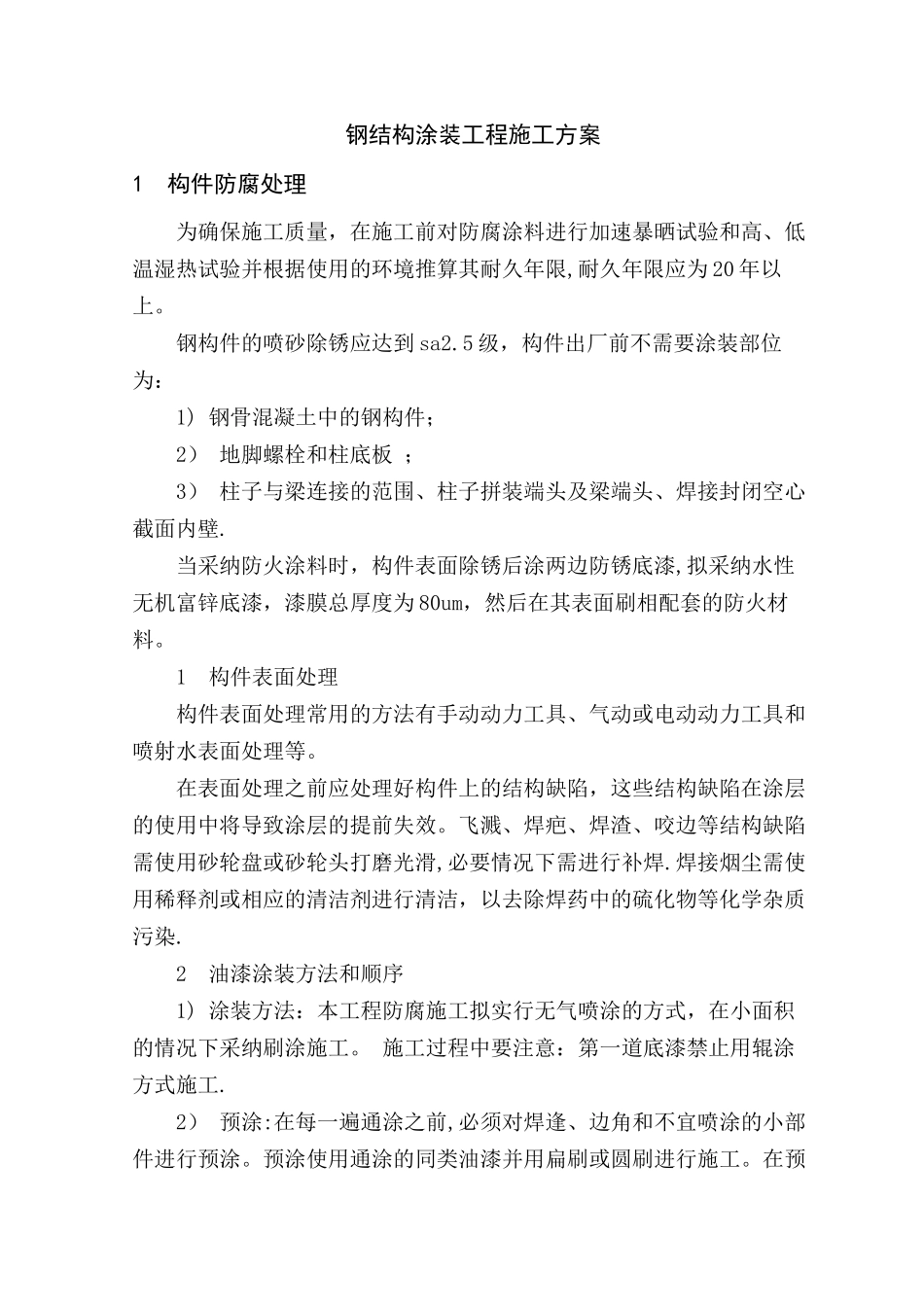

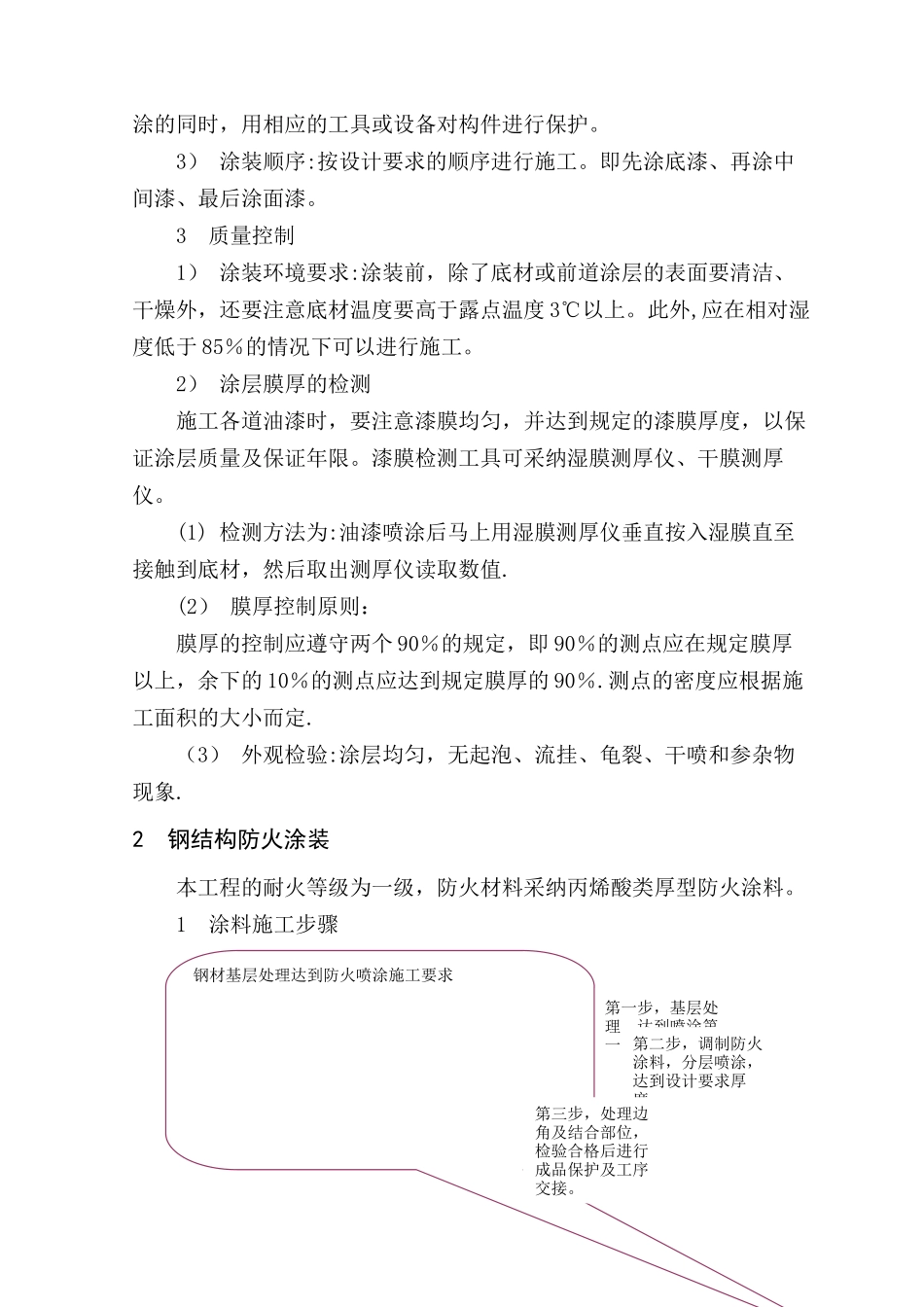

钢结构涂装工程施工方案1 构件防腐处理为确保施工质量,在施工前对防腐涂料进行加速暴晒试验和高、低温湿热试验并根据使用的环境推算其耐久年限,耐久年限应为 20 年以上。钢构件的喷砂除锈应达到 sa2.5 级,构件出厂前不需要涂装部位为:1) 钢骨混凝土中的钢构件;2) 地脚螺栓和柱底板 ;3) 柱子与梁连接的范围、柱子拼装端头及梁端头、焊接封闭空心截面内壁.当采纳防火涂料时,构件表面除锈后涂两边防锈底漆,拟采纳水性无机富锌底漆,漆膜总厚度为 80um,然后在其表面刷相配套的防火材料。1 构件表面处理构件表面处理常用的方法有手动动力工具、气动或电动动力工具和喷射水表面处理等。在表面处理之前应处理好构件上的结构缺陷,这些结构缺陷在涂层的使用中将导致涂层的提前失效。飞溅、焊疤、焊渣、咬边等结构缺陷需使用砂轮盘或砂轮头打磨光滑,必要情况下需进行补焊.焊接烟尘需使用稀释剂或相应的清洁剂进行清洁,以去除焊药中的硫化物等化学杂质污染.2 油漆涂装方法和顺序1) 涂装方法:本工程防腐施工拟实行无气喷涂的方式,在小面积的情况下采纳刷涂施工。 施工过程中要注意:第一道底漆禁止用辊涂方式施工.2) 预涂:在每一遍通涂之前,必须对焊逢、边角和不宜喷涂的小部件进行预涂。预涂使用通涂的同类油漆并用扁刷或圆刷进行施工。在预涂的同时,用相应的工具或设备对构件进行保护。3) 涂装顺序:按设计要求的顺序进行施工。即先涂底漆、再涂中间漆、最后涂面漆。 3 质量控制1) 涂装环境要求:涂装前,除了底材或前道涂层的表面要清洁、干燥外,还要注意底材温度要高于露点温度 3℃以上。此外,应在相对湿度低于 85%的情况下可以进行施工。2) 涂层膜厚的检测施工各道油漆时,要注意漆膜均匀,并达到规定的漆膜厚度,以保证涂层质量及保证年限。漆膜检测工具可采纳湿膜测厚仪、干膜测厚仪。(1) 检测方法为:油漆喷涂后马上用湿膜测厚仪垂直按入湿膜直至接触到底材,然后取出测厚仪读取数值.(2) 膜厚控制原则:膜厚的控制应遵守两个 90%的规定,即 90%的测点应在规定膜厚以上,余下的 10%的测点应达到规定膜厚的 90%.测点的密度应根据施工面积的大小而定.(3) 外观检验:涂层均匀,无起泡、流挂、龟裂、干喷和参杂物现象.2 钢结构防火涂装本工程的耐火等级为一级,防火材料采纳丙烯酸类厚型防火涂料。1 涂料施工步骤图 2—1 涂料施工步骤第一步,基层处理,达到喷涂第一遍条件。第二步,调制防火涂料...
