下山口隧道管棚施工作业指导书

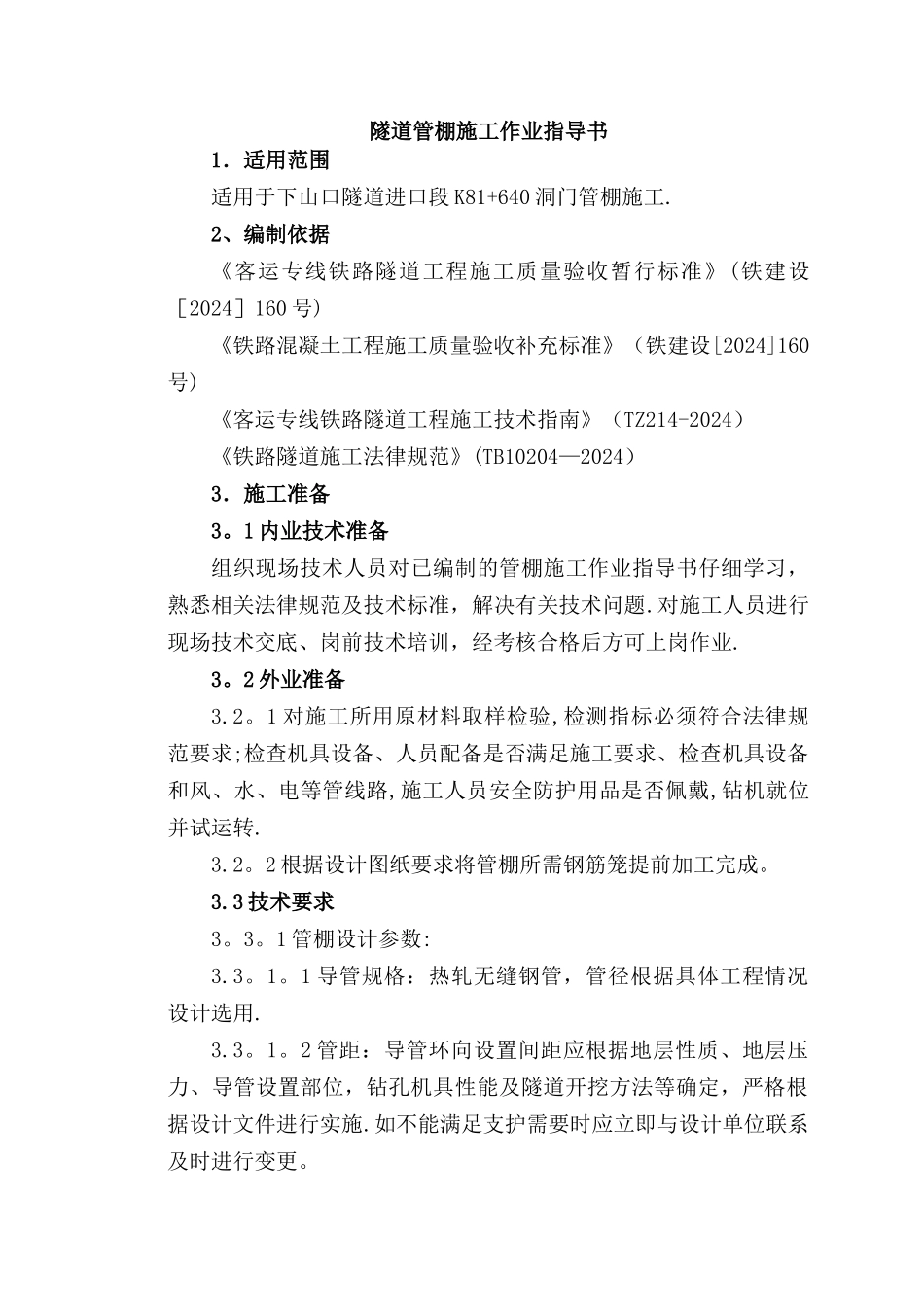

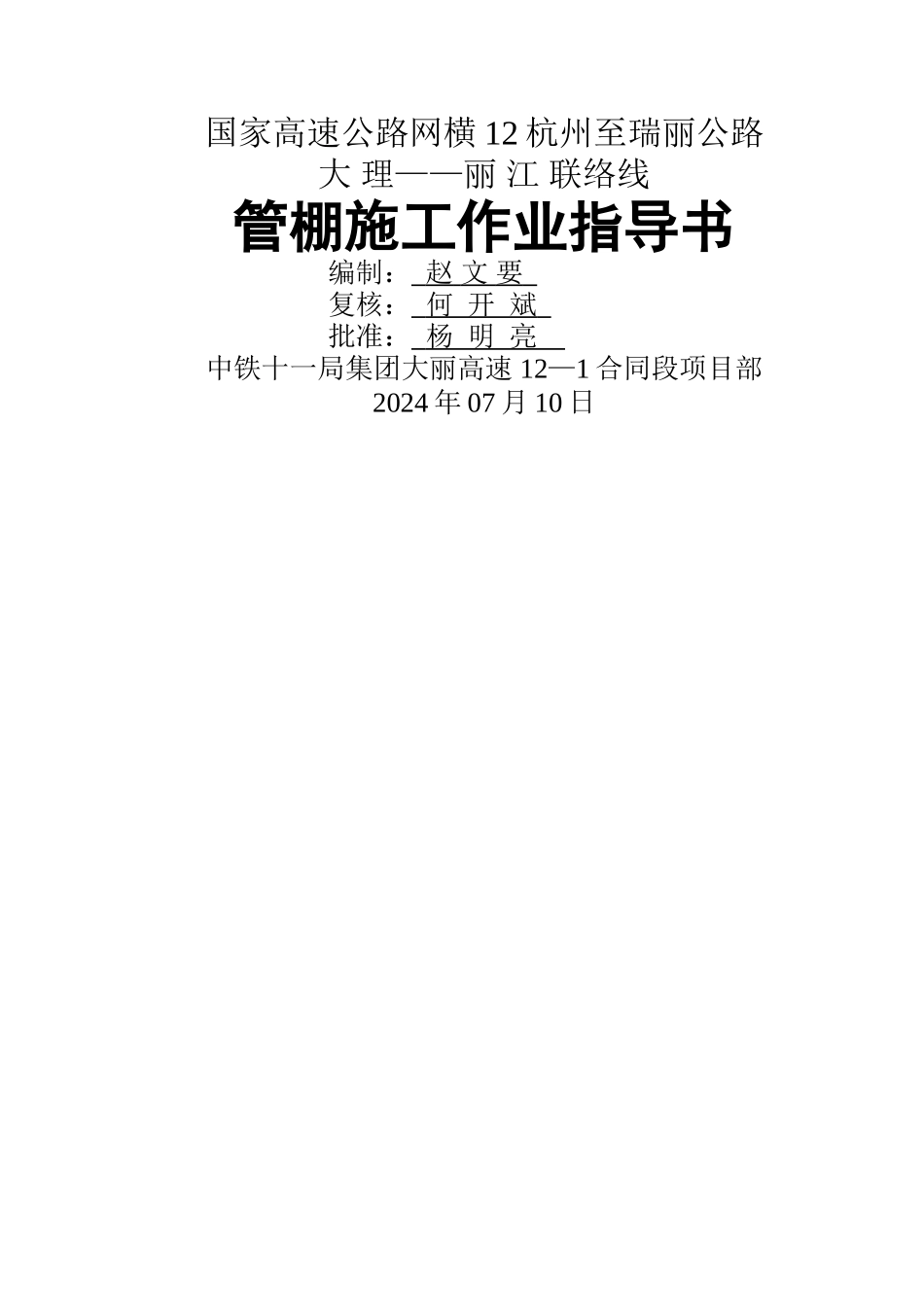

国家高速公路网横 12 杭州至瑞丽公路大 理——丽 江 联络线管棚施工作业指导书编制： 赵 文 要 复核： 何 开 斌 批准： 杨 明 亮 中铁十一局集团大丽高速 12—1 合同段项目部2024 年 07 月 10 日隧道管棚施工作业指导书1．适用范围适用于下山口隧道进口段 K81+640 洞门管棚施工.2、编制依据《客运专线铁路隧道工程施工质量验收暂行标准》(铁建设［2024］160 号)《铁路混凝土工程施工质量验收补充标准》（铁建设[2024]160号)《客运专线铁路隧道工程施工技术指南》（TZ214-2024）《铁路隧道施工法律规范》(TB10204—2024）3．施工准备 3。1 内业技术准备组织现场技术人员对已编制的管棚施工作业指导书仔细学习，熟悉相关法律规范及技术标准，解决有关技术问题.对施工人员进行现场技术交底、岗前技术培训，经考核合格后方可上岗作业.3。2 外业准备3.2。1 对施工所用原材料取样检验,检测指标必须符合法律规范要求;检查机具设备、人员配备是否满足施工要求、检查机具设备和风、水、电等管线路,施工人员安全防护用品是否佩戴,钻机就位并试运转.3.2。2 根据设计图纸要求将管棚所需钢筋笼提前加工完成。3.3 技术要求3。3。1 管棚设计参数:3.3。1。1 导管规格：热轧无缝钢管，管径根据具体工程情况设计选用.3.3。1。2 管距：导管环向设置间距应根据地层性质、地层压力、导管设置部位，钻孔机具性能及隧道开挖方法等确定，严格根据设计文件进行实施.如不能满足支护需要时应立即与设计单位联系及时进行变更。3。3.1。3 倾角：外插角 1°～3°为宜，可根据实际情况作调整；3.3。1.4 注浆材料：水泥浆或水泥砂浆；当围岩破裂，地下水发育时，为调凝需要可部分采纳水泥—水玻璃双液浆,要求浆液强度等级不小于 M10.3。3。1。5 设置范围:拱部 120°范围；3。3。1。6 管棚每环施做长度以 15～35m 为宜，建议每环管棚施做最大长度以 40m 为宜，当需要设置大于 40m 时，宜设置两组或多组管棚，且前后两组管棚搭接长度不应小于 5m.4．施工程序与工艺流程4。1 施工程序施工程序为：开挖周边放样布孔→管棚钻机就位→钻进、安装管棚体→第一节管棚体安装结束→钻杆退回原位→接长管棚→继续钻进安装至设计长度→下一根管棚钻进、安装管棚体→所有管棚钻进结束→安放钢筋笼→注浆→隧道开挖。4。2 工艺流程图：管棚施工工艺流程详见图 10图 10 管棚施工工艺流程图5．施工要求5.1 管棚钻孔5。1。1 施工准备5.1.1....
