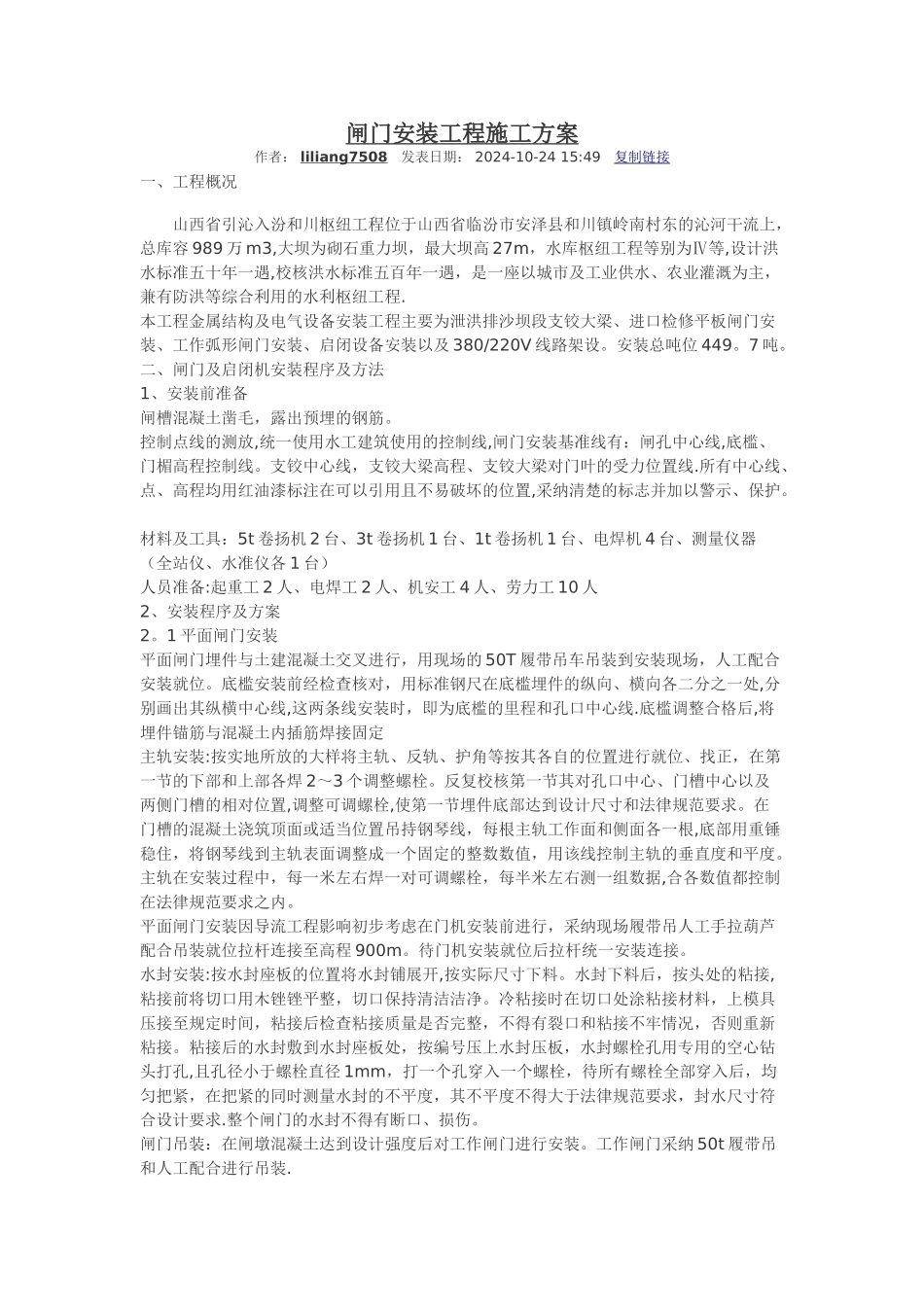

闸门安装工程施工方案 作者： liliang7508 发表日期： 2024-10-24 15:49 复制链接 一、工程概况山西省引沁入汾和川枢纽工程位于山西省临汾市安泽县和川镇岭南村东的沁河干流上，总库容 989 万 m3,大坝为砌石重力坝，最大坝高 27m，水库枢纽工程等别为Ⅳ等,设计洪水标准五十年一遇,校核洪水标准五百年一遇，是一座以城市及工业供水、农业灌溉为主，兼有防洪等综合利用的水利枢纽工程. 本工程金属结构及电气设备安装工程主要为泄洪排沙坝段支铰大梁、进口检修平板闸门安装、工作弧形闸门安装、启闭设备安装以及 380/220V 线路架设。安装总吨位 449。7 吨。二、闸门及启闭机安装程序及方法 1、安装前准备 闸槽混凝土凿毛，露出预埋的钢筋。 控制点线的测放,统一使用水工建筑使用的控制线,闸门安装基准线有：闸孔中心线,底槛、门楣高程控制线。支铰中心线，支铰大梁高程、支铰大梁对门叶的受力位置线.所有中心线、点、高程均用红油漆标注在可以引用且不易破坏的位置,采纳清楚的标志并加以警示、保护。 材料及工具：5t 卷扬机 2 台、3t 卷扬机 1 台、1t 卷扬机 1 台、电焊机 4 台、测量仪器（全站仪、水准仪各 1 台） 人员准备:起重工 2 人、电焊工 2 人、机安工 4 人、劳力工 10 人 2、安装程序及方案 2。1 平面闸门安装 平面闸门埋件与土建混凝土交叉进行，用现场的 50T 履带吊车吊装到安装现场，人工配合安装就位。底槛安装前经检查核对，用标准钢尺在底槛埋件的纵向、横向各二分之一处,分别画出其纵横中心线,这两条线安装时，即为底槛的里程和孔口中心线.底槛调整合格后,将埋件锚筋与混凝土内插筋焊接固定 主轨安装:按实地所放的大样将主轨、反轨、护角等按其各自的位置进行就位、找正，在第一节的下部和上部各焊 2～3 个调整螺栓。反复校核第一节其对孔口中心、门槽中心以及两侧门槽的相对位置,调整可调螺栓,使第一节埋件底部达到设计尺寸和法律规范要求。在门槽的混凝土浇筑顶面或适当位置吊持钢琴线，每根主轨工作面和侧面各一根,底部用重锤稳住，将钢琴线到主轨表面调整成一个固定的整数数值，用该线控制主轨的垂直度和平度。主轨在安装过程中，每一米左右焊一对可调螺栓，每半米左右测一组数据,合各数值都控制在法律规范要求之内。 平面闸门安装因导流工程影响初步考虑在门机安装前进行，采纳现场履带吊人工手拉葫芦配合吊装就位拉杆连接至高程 900m。待门机安装就位后拉杆统一安装连接...
