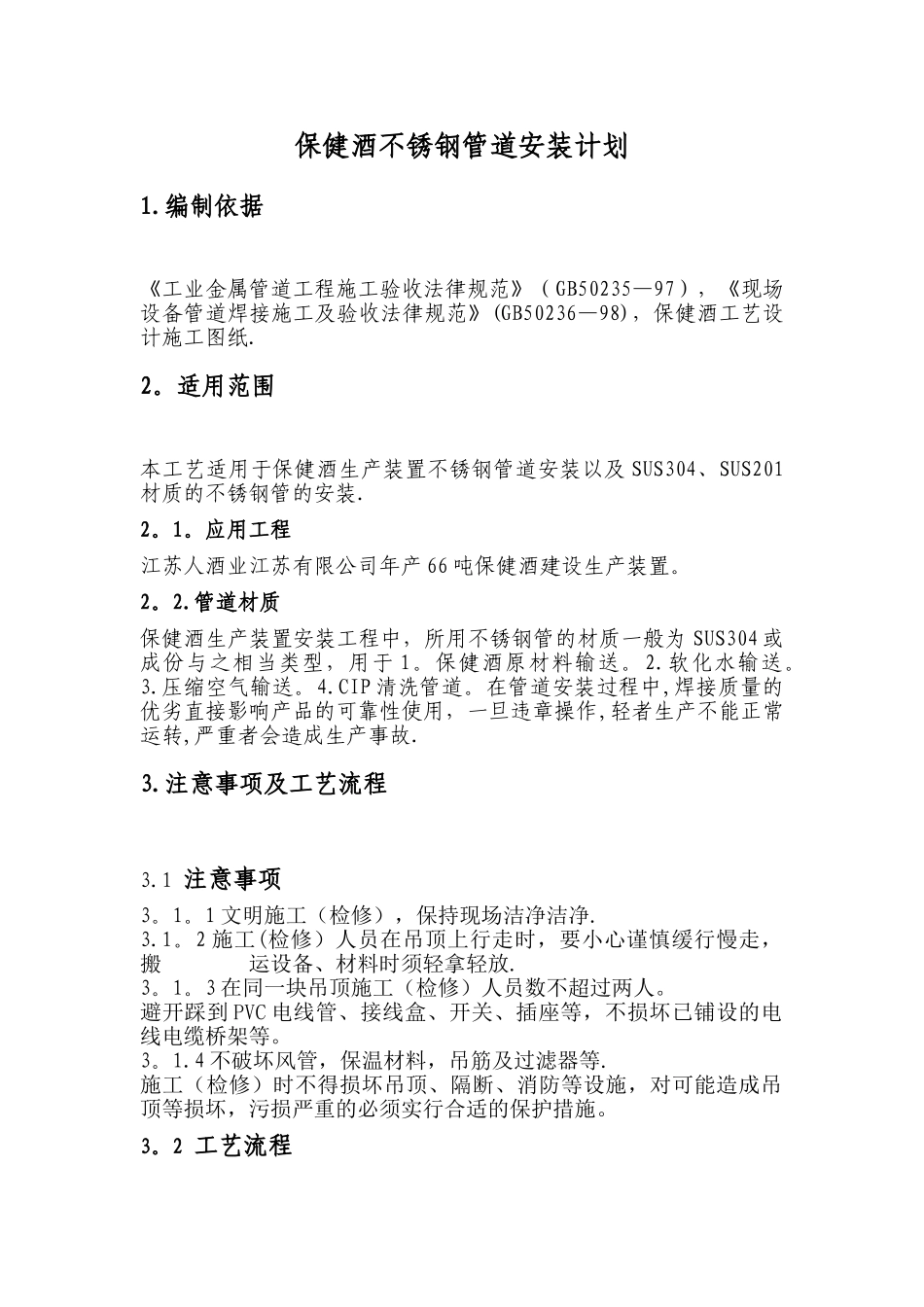

保健酒不锈钢管道安装计划1.编制依据《工业金属管道工程施工验收法律规范》（GB50235—97），《现场设备管道焊接施工及验收法律规范》(GB50236—98)，保健酒工艺设计施工图纸.2。适用范围本工艺适用于保健酒生产装置不锈钢管道安装以及 SUS304、SUS201材质的不锈钢管的安装.2。1。应用工程江苏人酒业江苏有限公司年产 66 吨保健酒建设生产装置。2。2.管道材质保健酒生产装置安装工程中，所用不锈钢管的材质一般为 SUS304 或成份与之相当类型，用于 1。保健酒原材料输送。2.软化水输送。3.压缩空气输送。4.CIP 清洗管道。在管道安装过程中,焊接质量的优劣直接影响产品的可靠性使用，一旦违章操作,轻者生产不能正常运转,严重者会造成生产事故.3.注意事项及工艺流程3.1 注意事项3。1。1 文明施工（检修），保持现场洁净洁净.3.1。2 施工(检修）人员在吊顶上行走时，要小心谨慎缓行慢走，搬 运设备、材料时须轻拿轻放.3。1。3 在同一块吊顶施工（检修）人员数不超过两人。避开踩到 PVC 电线管、接线盒、开关、插座等，不损坏已铺设的电线电缆桥架等。3。1.4 不破坏风管，保温材料，吊筋及过滤器等.施工（检修）时不得损坏吊顶、隔断、消防等设施，对可能造成吊顶等损坏，污损严重的必须实行合适的保护措施。3。2 工艺流程3.2.1。工程中所有母材及焊接材料应具备出厂质量证明书，有合格方可使用。3。2.2.工程中所选择材料,必须依据设计文件要求， 并符合国家或行业现行法律规范要求。3。2.3。改变施工中的结构、材料、 工艺方法必须征得甲方同意，并满足法律规范要求.3。2。4。对施工项目的要求。3.2。4.1。施工时依照包保健酒工艺设计图纸共分为 9 块,分别是 1.原酒区,2.浸泡区（平台），3 浸出酒存放区，4.调配区,5 冷冻过滤机组区，6.无菌罐区，7。cip 系统机组区，8。冷/热恒压供水区,9灌装区.3.2。4.2。浸泡区，浸出酒存放区，调配区，无菌罐区，所有用到的气动阀门全部采纳卫生级气动蝶阀。其他区域可采纳气动角座阀 . 3。2。4。3。所有区域物料管必须采纳内外抛光管，水管可以采纳外抛光管 . 3.2。4.4。现场必须配备负责焊接工程的焊接技术人员、检查人员、检验员。3.2.4.5。施工机具检测设备由施工方提供.3.2.5.对焊接人员的要求3。2.5.1.焊接检查人员， 依据设计法律规范及工艺文件对现场焊接进行全面检查和监督,确定受检部位，评定质量。3。2。5。2。焊接检验人员，检验人员必须具备资格， 依照工艺及法律规范...
