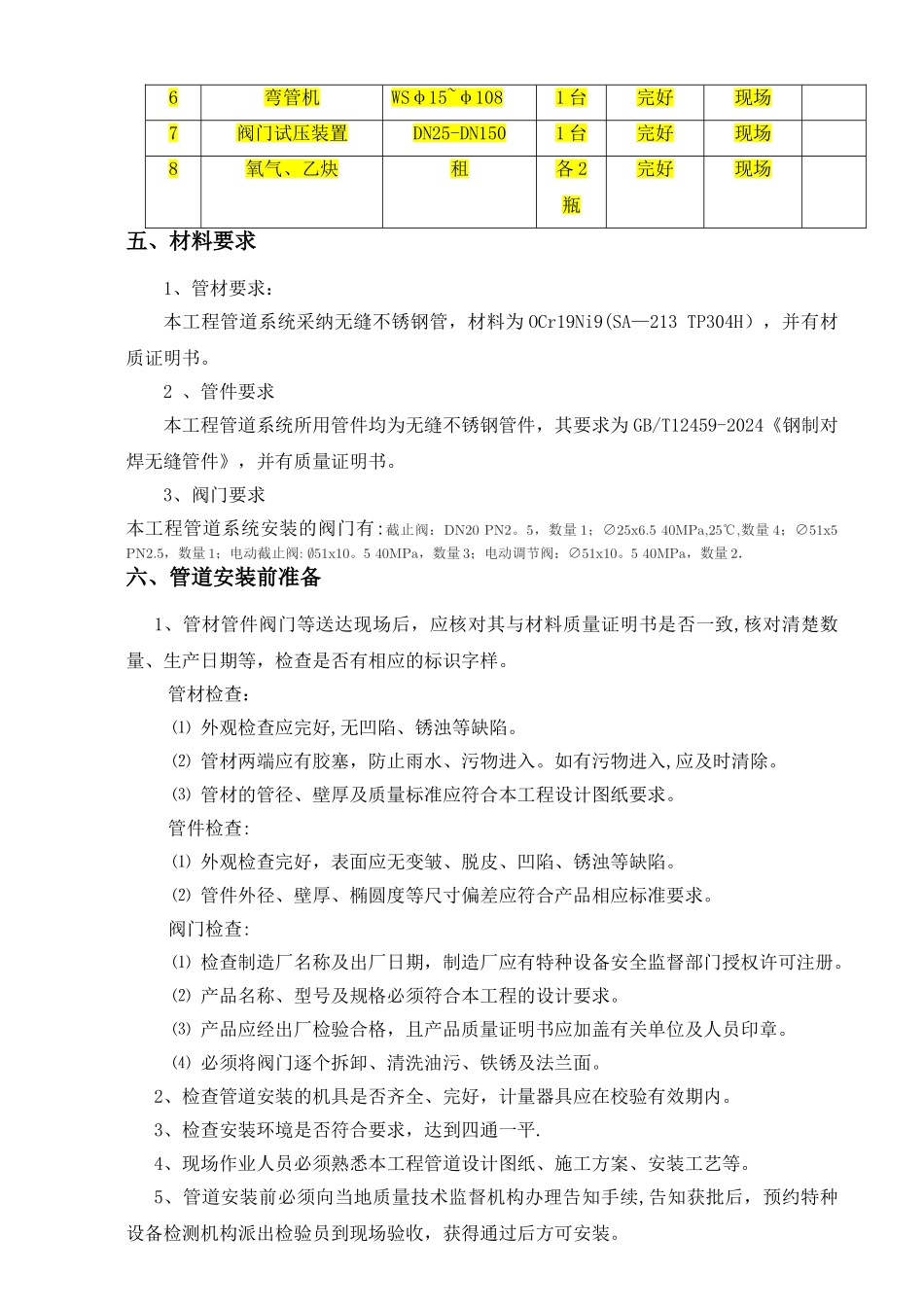

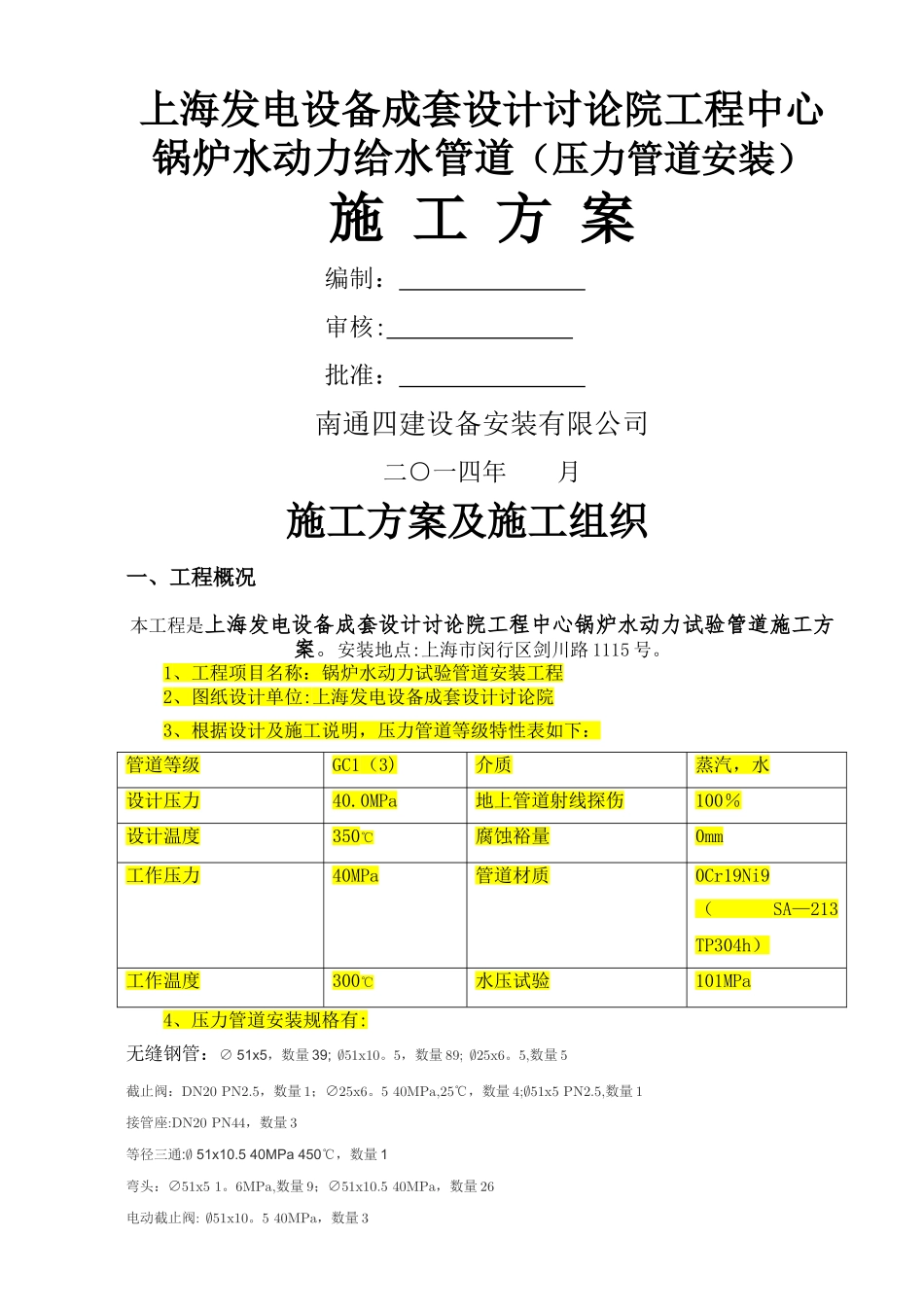

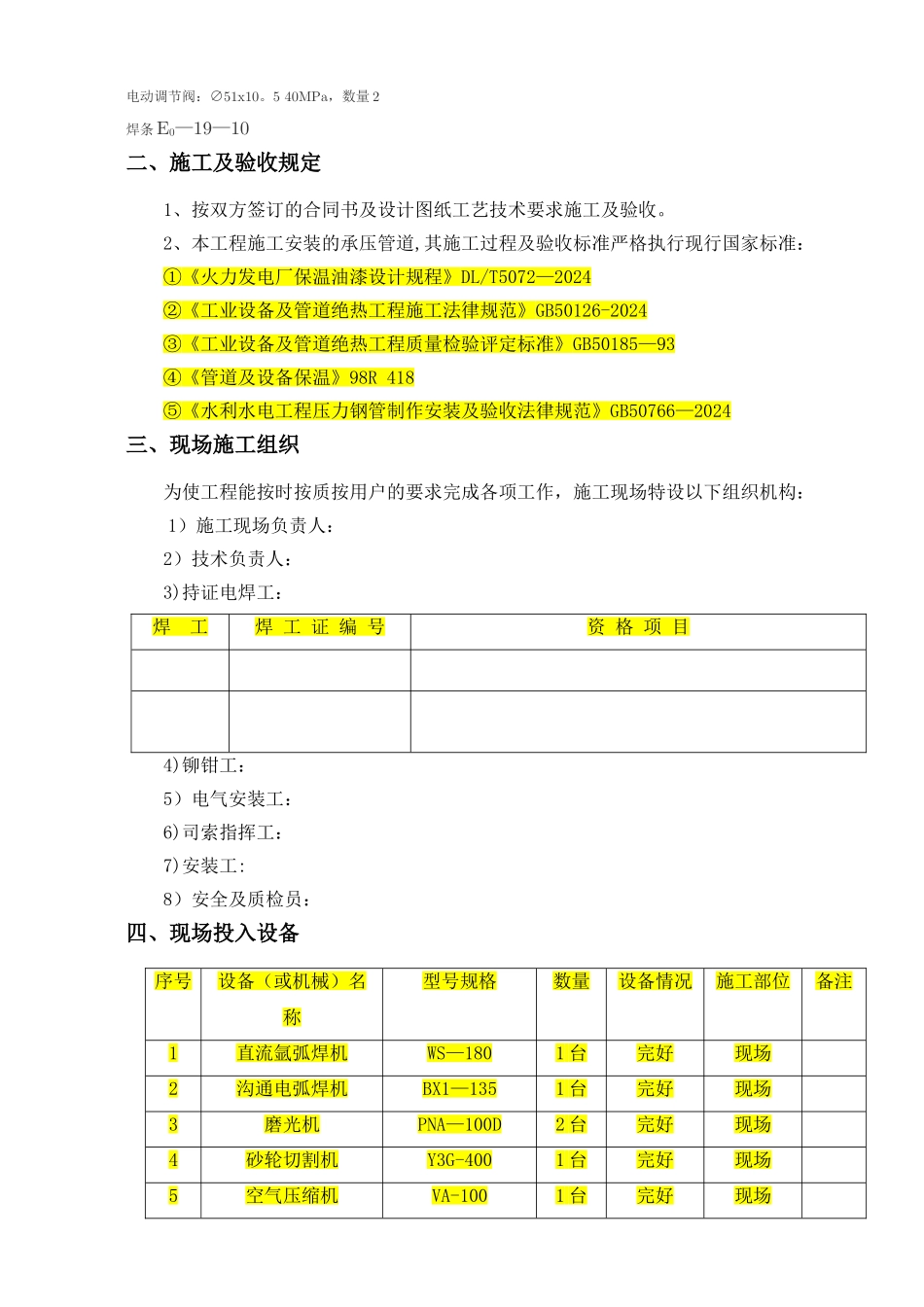

上海发电设备成套设计讨论院工程中心锅炉水动力给水管道（压力管道安装）施 工 方 案编制： 审核: 批准： 南通四建设备安装有限公司二○一四年 月施工方案及施工组织一、工程概况本工程是上海发电设备成套设计讨论院工程中心锅炉水动力试验管道施工方案。安装地点:上海市闵行区剑川路 1115 号。1、工程项目名称：锅炉水动力试验管道安装工程2、图纸设计单位:上海发电设备成套设计讨论院3、根据设计及施工说明，压力管道等级特性表如下：管道等级GC1（3)介质蒸汽，水设计压力40.0MPa地上管道射线探伤100％设计温度350℃腐蚀裕量0mm工作压力40MPa管道材质0Cr19Ni9（SA—213 TP304h）工作温度300℃水压试验101MPa4、压力管道安装规格有:无缝钢管：∅ 51x5，数量 39; ∅51x10。5，数量 89; ∅25x6。5,数量 5截止阀：DN20 PN2.5，数量 1；∅25x6。5 40MPa,25℃，数量 4;∅51x5 PN2.5,数量 1接管座:DN20 PN44，数量 3等径三通:∅ 51x10.5 40MPa 450℃，数量 1弯头：∅51x5 1。6MPa,数量 9；∅51x10.5 40MPa，数量 26电动截止阀: ∅51x10。5 40MPa，数量 3电动调节阀：∅51x10。5 40MPa，数量 2焊条 E0—19—10二、施工及验收规定1、按双方签订的合同书及设计图纸工艺技术要求施工及验收。2、本工程施工安装的承压管道,其施工过程及验收标准严格执行现行国家标准：①《火力发电厂保温油漆设计规程》DL/T5072—2024②《工业设备及管道绝热工程施工法律规范》GB50126-2024③《工业设备及管道绝热工程质量检验评定标准》GB50185—93④《管道及设备保温》98R 418⑤《水利水电工程压力钢管制作安装及验收法律规范》GB50766—2024三、现场施工组织为使工程能按时按质按用户的要求完成各项工作，施工现场特设以下组织机构：1）施工现场负责人：2）技术负责人： 3)持证电焊工：焊 工焊 工 证 编 号资 格 项 目4)铆钳工： 5）电气安装工： 6)司索指挥工： 7)安装工: 8）安全及质检员：四、现场投入设备序号设备（或机械）名称型号规格数量设备情况施工部位备注1直流氩弧焊机WS—1801 台完好现场2沟通电弧焊机BX1—1351 台完好现场3磨光机PNA—100D2 台完好现场4砂轮切割机Y3G-4001 台完好现场5空气压缩机VA-1001 台完好现场6弯管机WSφ15~φ1081 台完好现场7阀门试压装置DN25-DN1501 台完好现场8氧气、乙炔租各 2瓶完好现场五、材料要求1、管材要求：本工程管道系统采纳无缝不锈钢管，材料为 OCr19Ni...
