东方红润园脚手架搭设方案

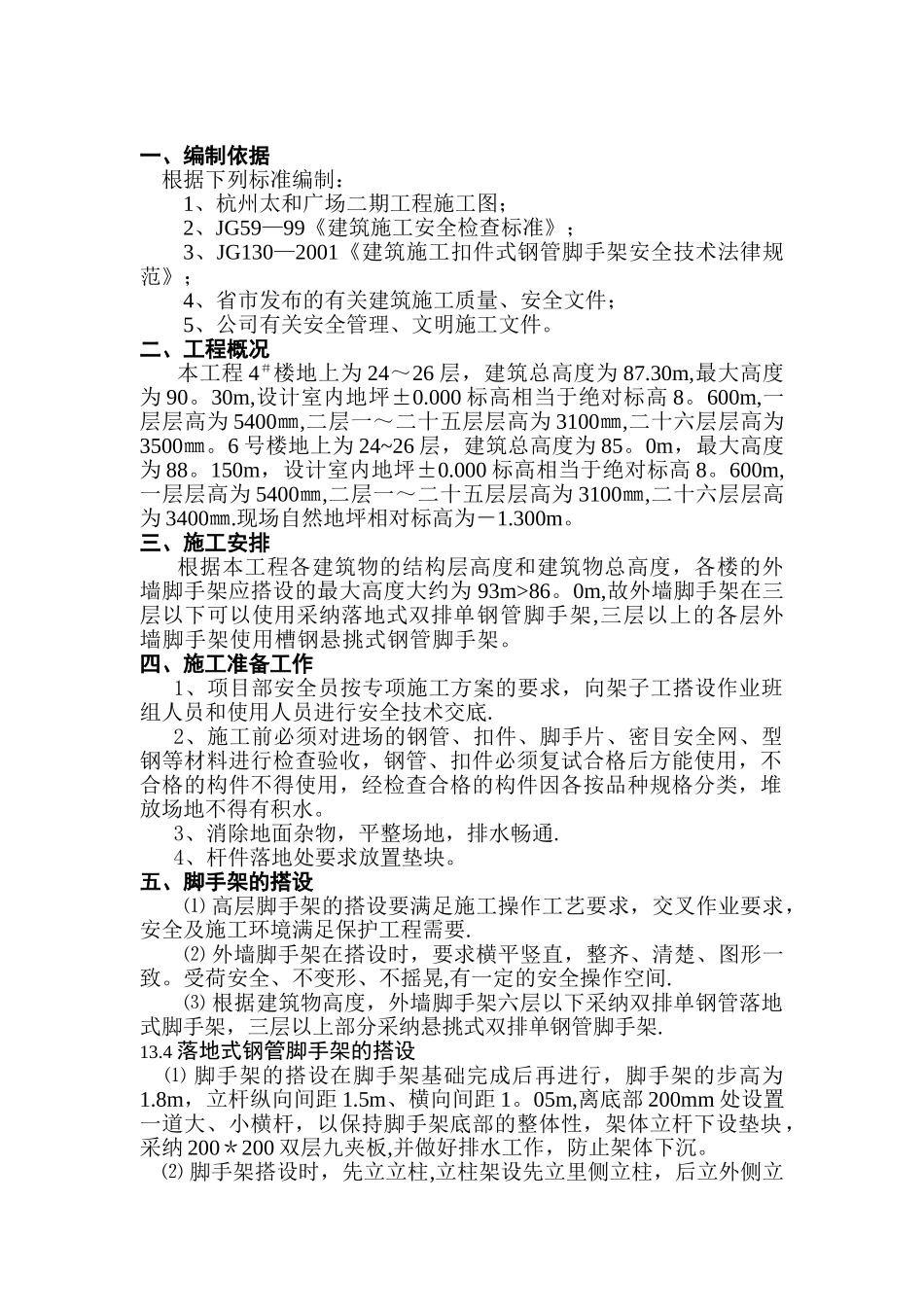

东方红润园脚手架搭设方案_第1页
1/5

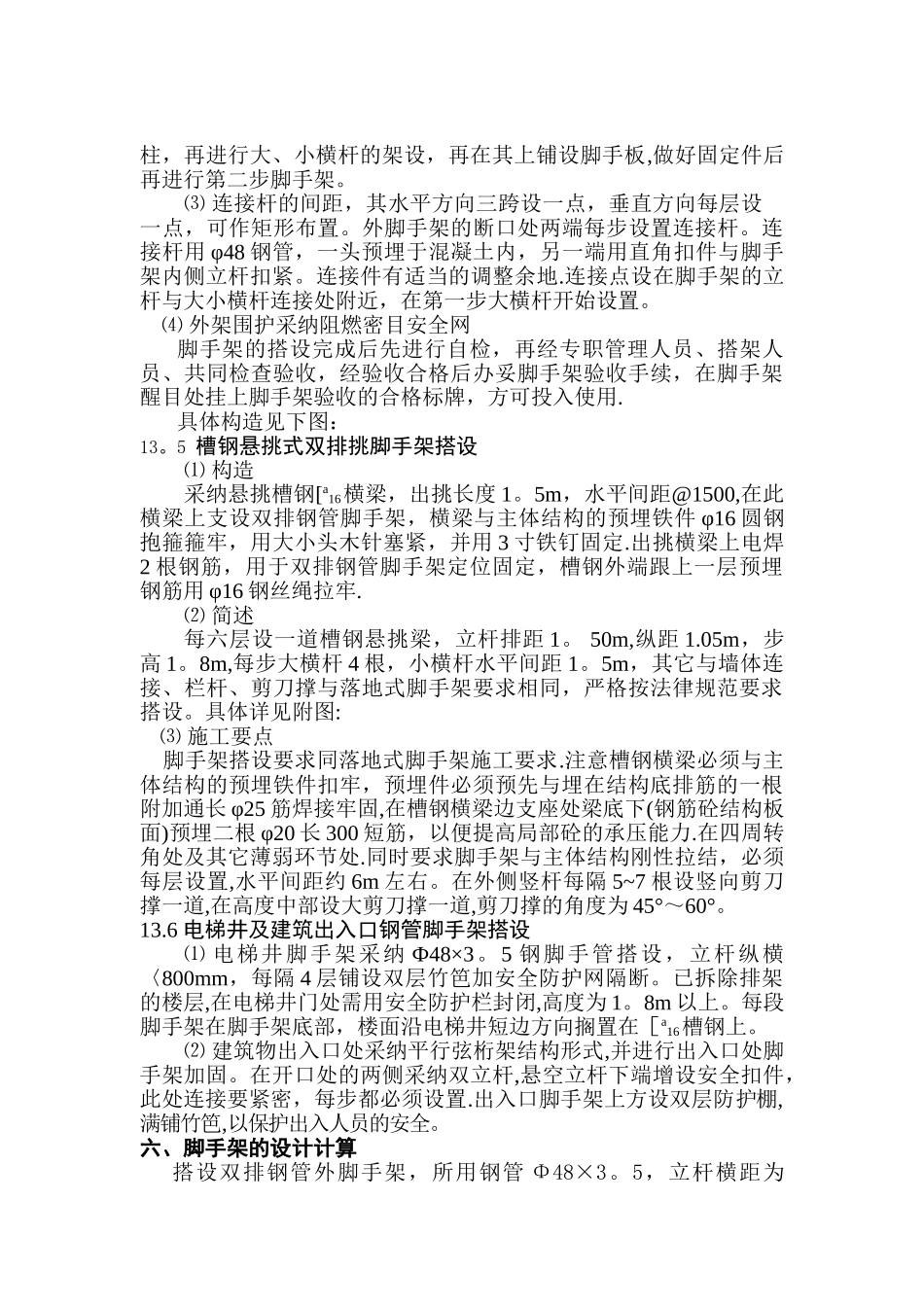

东方红润园脚手架搭设方案_第2页
2/5

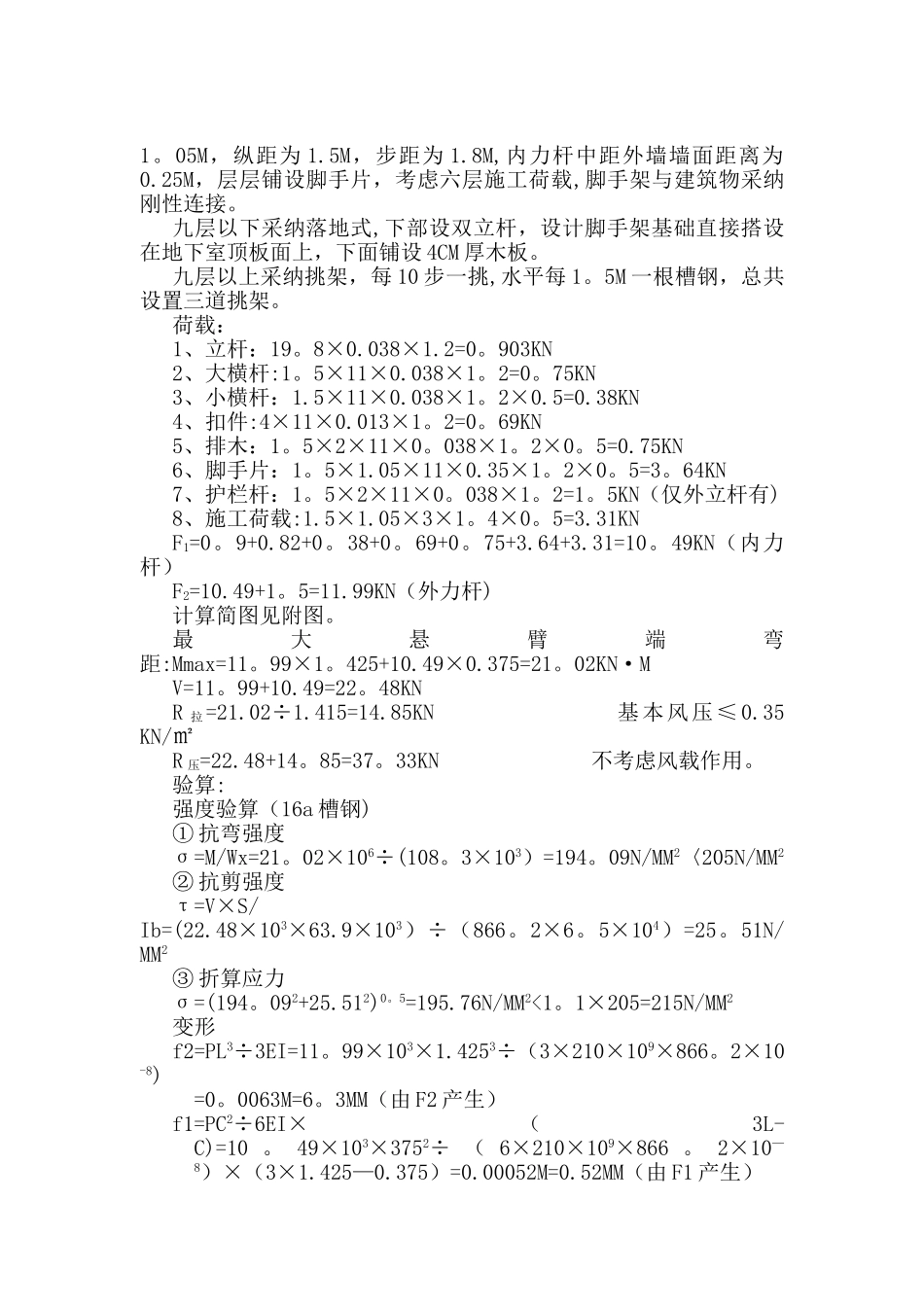

东方红润园脚手架搭设方案_第3页
3/5
一、编制依据 根据下列标准编制:1、杭州太和广场二期工程施工图;2、JG59—99《建筑施工安全检查标准》;3、JG130—2001《建筑施工扣件式钢管脚手架安全技术法律规范》;4、省市发布的有关建筑施工质量、安全文件;5、公司有关安全管理、文明施工文件。二、工程概况本工程 4#楼地上为 24~26 层,建筑总高度为 87.30m,最大高度为 90。30m,设计室内地坪±0.000 标高相当于绝对标高 8。600m,一层层高为 5400㎜,二层一~二十五层层高为 3100㎜,二十六层层高为3500㎜。6 号楼地上为 24~26 层,建筑总高度为 85。0m,最大高度为 88。150m,设计室内地坪±0.000 标高相当于绝对标高 8。600m,一层层高为 5400㎜,二层一~二十五层层高为 3100㎜,二十六层层高为 3400㎜.现场自然地坪相对标高为-1.300m。三、施工安排根据本工程各建筑物的结构层高度和建筑物总高度,各楼的外墙脚手架应搭设的最大高度大约为 93m>86。0m,故外墙脚手架在三层以下可以使用采纳落地式双排单钢管脚手架,三层以上的各层外墙脚手架使用槽钢悬挑式钢管脚手架。四、施工准备工作 1、项目部安全员按专项施工方案的要求,向架子工搭设作业班组人员和使用人员进行安全技术交底.2、施工前必须对进场的钢管、扣件、脚手片、密目安全网、型钢等材料进行检查验收,钢管、扣件必须复试合格后方能使用,不合格的构件不得使用,经检查合格的构件因各按品种规格分类,堆放场地不得有积水。3、消除地面杂物,平整场地,排水畅通.4、杆件落地处要求放置垫块。五、脚手架的搭设⑴ 高层脚手架的搭设要满足施工操作工艺要求,交叉作业要求,安全及施工环境满足保护工程需要.⑵ 外墙脚手架在搭设时,要求横平竖直,整齐、清楚、图形一致。受荷安全、不变形、不摇晃,有一定的安全操作空间.⑶ 根据建筑物高度,外墙脚手架六层以下采纳双排单钢管落地式脚手架,三层以上部分采纳悬挑式双排单钢管脚手架.13.4 落地式钢管脚手架的搭设 ⑴ 脚手架的搭设在脚手架基础完成后再进行,脚手架的步高为1.8m,立杆纵向间距 1.5m、横向间距 1。05m,离底部 200mm 处设置一道大、小横杆,以保持脚手架底部的整体性,架体立杆下设垫块,采纳 200*200 双层九夹板,并做好排水工作,防止架体下沉。 ⑵ 脚手架搭设时,先立立柱,立柱架设先立里侧立柱,后立外侧立柱,再进行大、小横杆的架设,再在其上铺设脚手板,做好固定件后再进行第二步脚手架。⑶ 连接杆的间距,其水平方向三跨...
