中南国家计量测试中心综合大楼工程

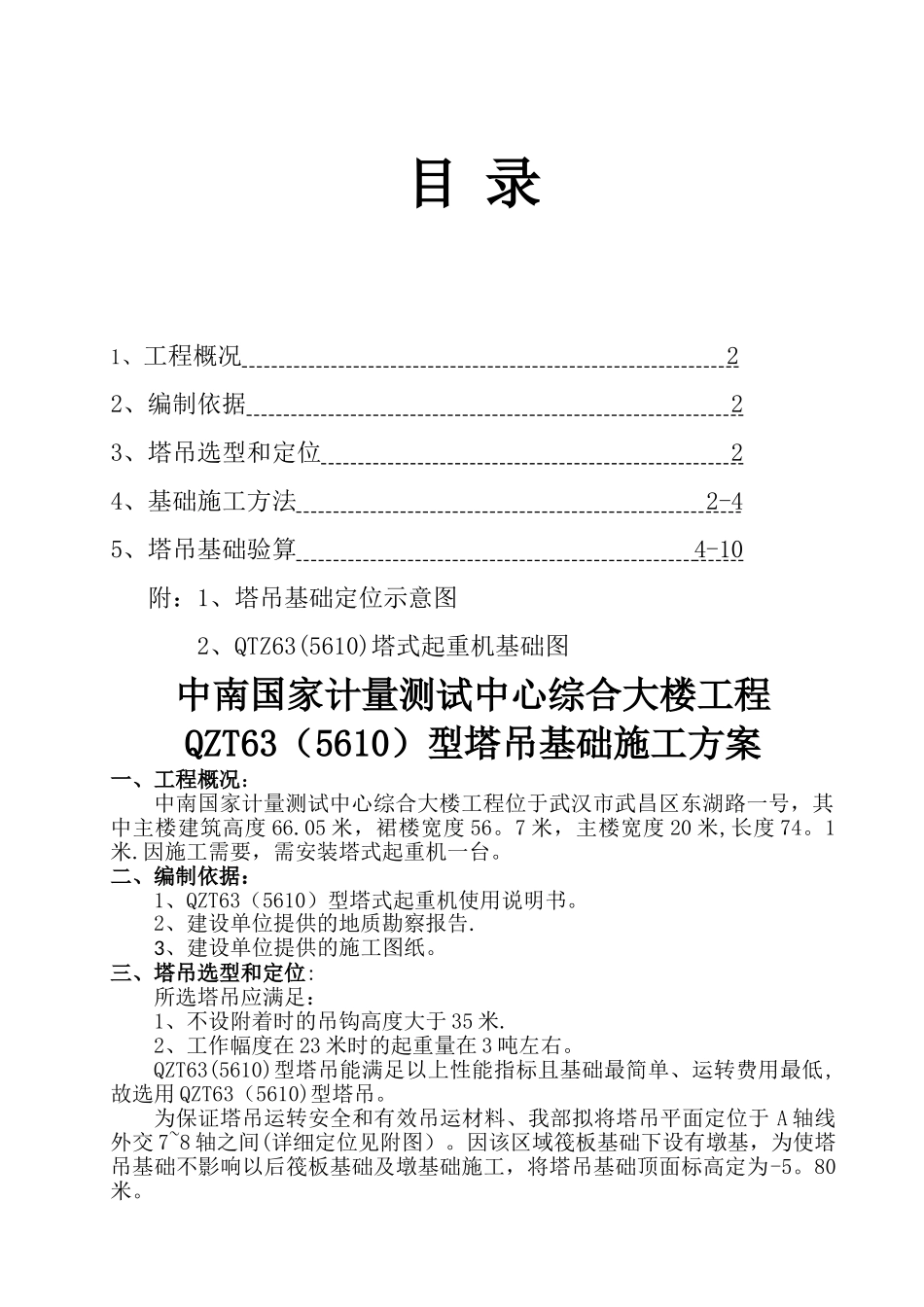

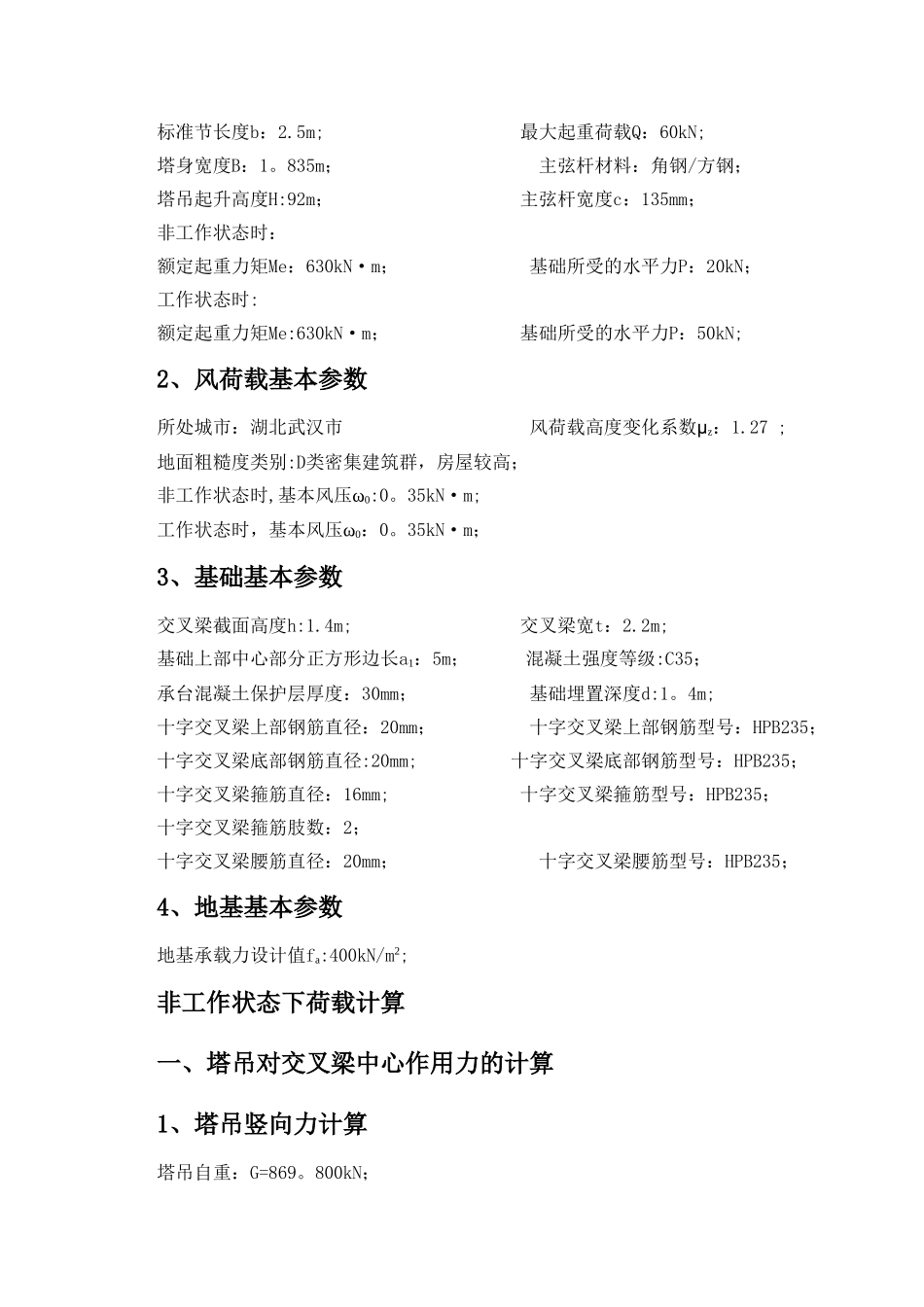

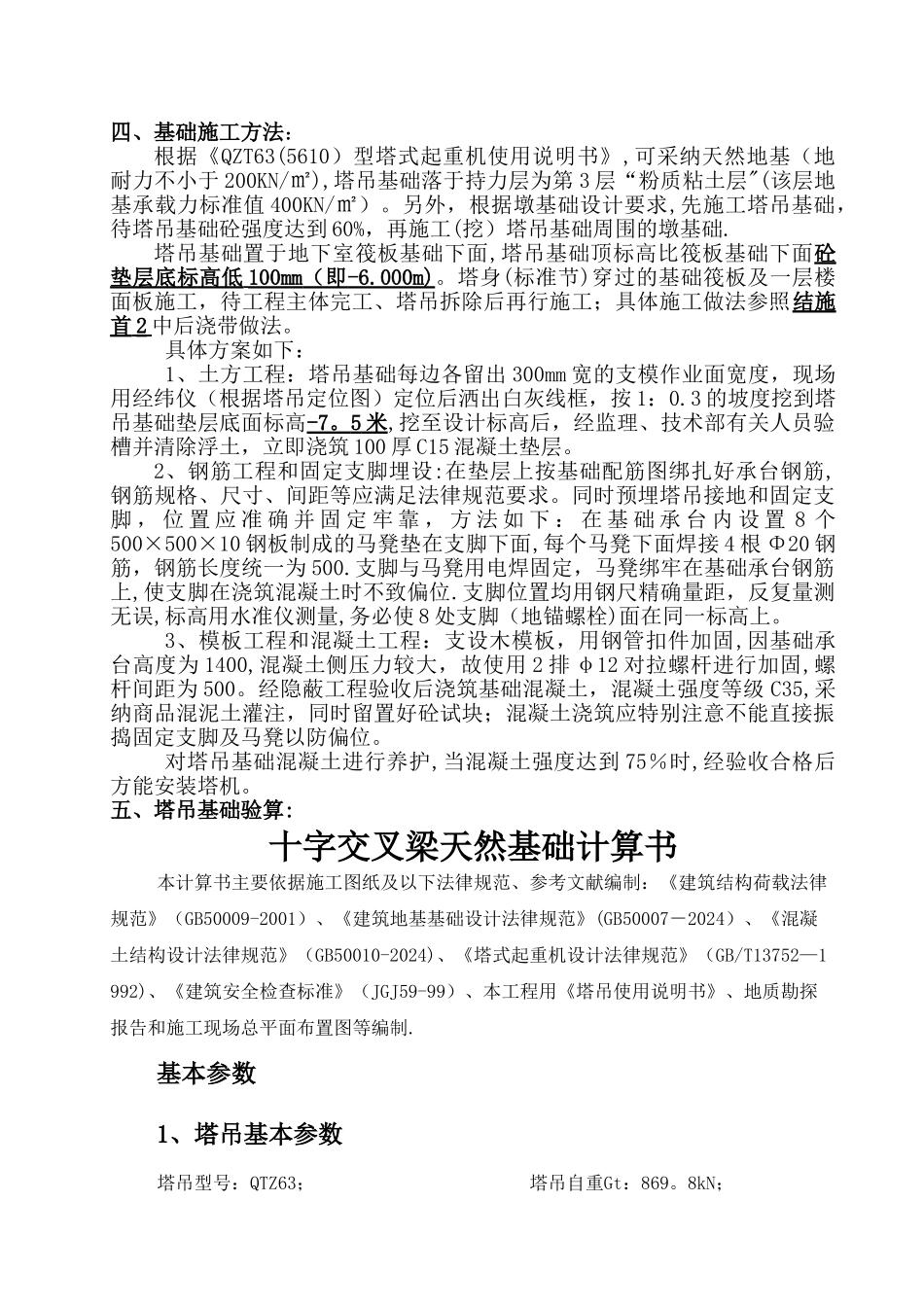

目 录1、工程概况 2 2、编制依据 2 3、塔吊选型和定位 2 4、基础施工方法 2-4 5、塔吊基础验算 4-10 附：1、塔吊基础定位示意图 2、QTZ63(5610)塔式起重机基础图中南国家计量测试中心综合大楼工程QZT63（5610）型塔吊基础施工方案一、工程概况：中南国家计量测试中心综合大楼工程位于武汉市武昌区东湖路一号，其中主楼建筑高度 66.05 米，裙楼宽度 56。7 米，主楼宽度 20 米,长度 74。1米.因施工需要，需安装塔式起重机一台。二、编制依据：1、QZT63（5610）型塔式起重机使用说明书。2、建设单位提供的地质勘察报告.3、建设单位提供的施工图纸。三、塔吊选型和定位:所选塔吊应满足：1、不设附着时的吊钩高度大于 35 米.2、工作幅度在 23 米时的起重量在 3 吨左右。QZT63(5610)型塔吊能满足以上性能指标且基础最简单、运转费用最低,故选用 QZT63（5610)型塔吊。为保证塔吊运转安全和有效吊运材料、我部拟将塔吊平面定位于 A 轴线外交 7~8 轴之间(详细定位见附图）。因该区域筏板基础下设有墩基，为使塔吊基础不影响以后筏板基础及墩基础施工，将塔吊基础顶面标高定为-5。80米。四、基础施工方法：根据《QZT63(5610）型塔式起重机使用说明书》,可采纳天然地基（地耐力不小于 200KN/㎡),塔吊基础落于持力层为第 3 层“粉质粘土层"(该层地基承载力标准值 400KN/㎡）。另外，根据墩基础设计要求,先施工塔吊基础，待塔吊基础砼强度达到 60%，再施工(挖）塔吊基础周围的墩基础.塔吊基础置于地下室筏板基础下面,塔吊基础顶标高比筏板基础下面砼垫层底标高低 100mm （即 -6.000m) 。塔身(标准节)穿过的基础筏板及一层楼面板施工，待工程主体完工、塔吊拆除后再行施工；具体施工做法参照结施首 2 中后浇带做法。具体方案如下：1、土方工程：塔吊基础每边各留出 300mm 宽的支模作业面宽度，现场用经纬仪（根据塔吊定位图）定位后洒出白灰线框，按 1：0.3 的坡度挖到塔吊基础垫层底面标高-7 。 5 米 ,挖至设计标高后，经监理、技术部有关人员验槽并清除浮土，立即浇筑 100 厚 C15 混凝土垫层。2、钢筋工程和固定支脚埋设:在垫层上按基础配筋图绑扎好承台钢筋,钢筋规格、尺寸、间距等应满足法律规范要求。同时预埋塔吊接地和固定支脚 ， 位 置 应 准 确 并 固 定 牢 靠 ， 方 法 如 下 ： 在 基 础 承 台 内 设 置 8 个500×500×10 钢板制成的马凳垫在支脚下面,每个马凳下面...
