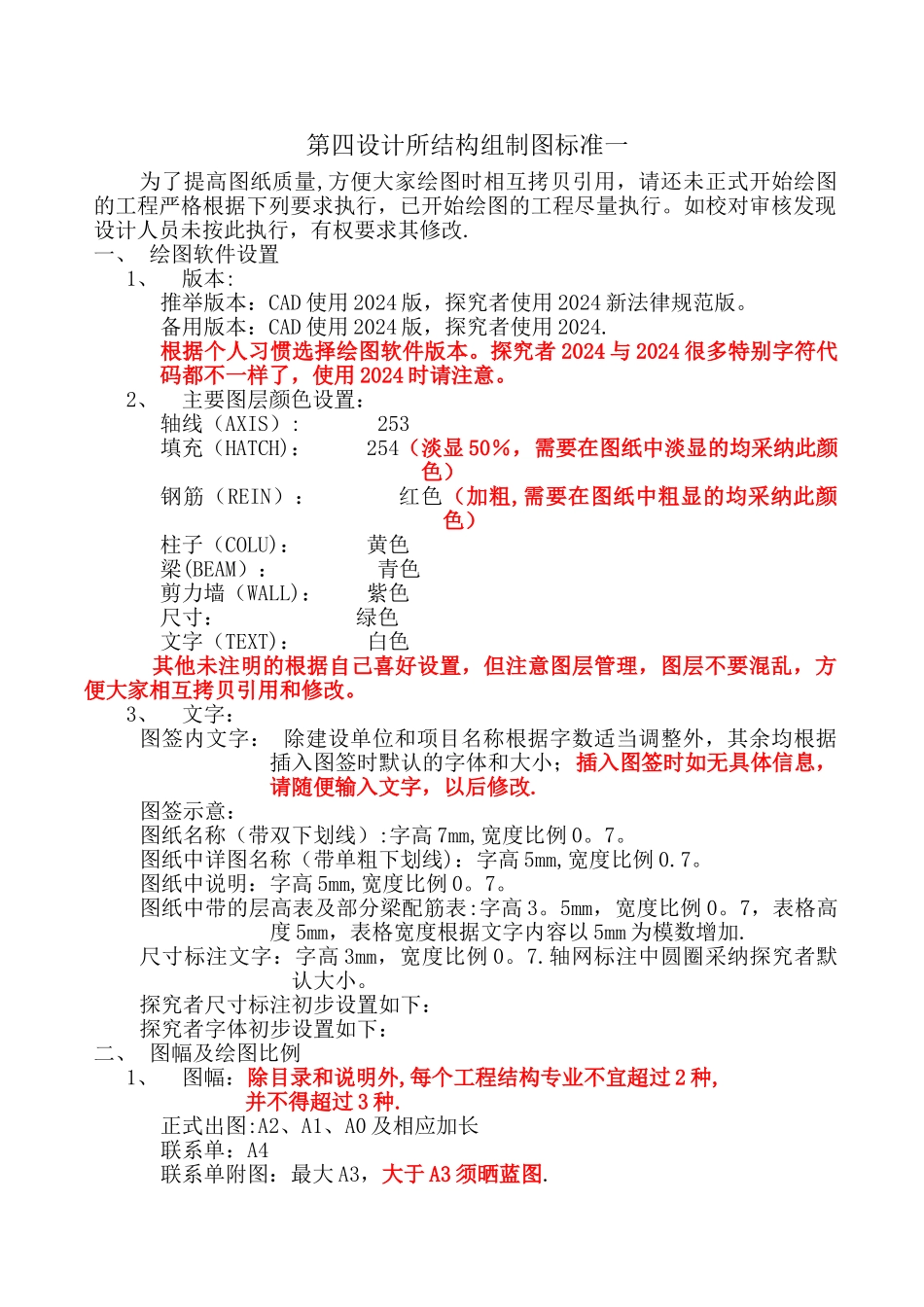

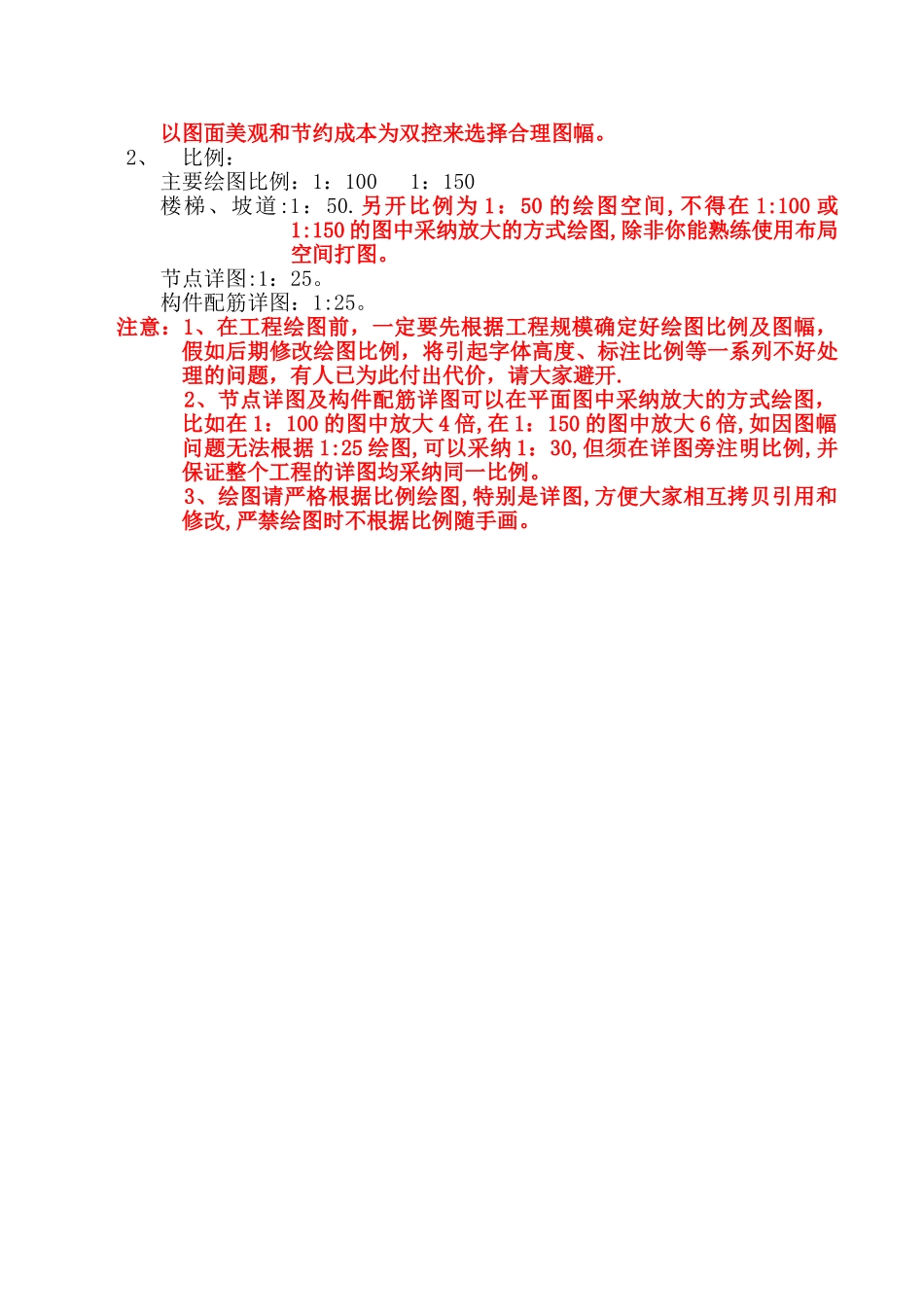

第四设计所结构组制图标准一 为了提高图纸质量,方便大家绘图时相互拷贝引用,请还未正式开始绘图的工程严格根据下列要求执行,已开始绘图的工程尽量执行。如校对审核发现设计人员未按此执行,有权要求其修改.一、 绘图软件设置1、版本:推举版本:CAD 使用 2024 版,探究者使用 2024 新法律规范版。备用版本:CAD 使用 2024 版,探究者使用 2024.根据个人习惯选择绘图软件版本。探究者 2024 与 2024 很多特别字符代码都不一样了,使用 2024 时请注意。2、主要图层颜色设置:轴线(AXIS): 253 填充(HATCH): 254(淡显 50%,需要在图纸中淡显的均采纳此颜色)钢筋(REIN): 红色(加粗,需要在图纸中粗显的均采纳此颜色)柱子(COLU): 黄色梁(BEAM): 青色剪力墙(WALL): 紫色尺寸: 绿色文字(TEXT): 白色 其他未注明的根据自己喜好设置,但注意图层管理,图层不要混乱,方便大家相互拷贝引用和修改。3、文字:图签内文字: 除建设单位和项目名称根据字数适当调整外,其余均根据插入图签时默认的字体和大小;插入图签时如无具体信息,请随便输入文字,以后修改.图签示意:图纸名称(带双下划线):字高 7mm,宽度比例 0。7。图纸中详图名称(带单粗下划线):字高 5mm,宽度比例 0.7。图纸中说明:字高 5mm,宽度比例 0。7。图纸中带的层高表及部分梁配筋表:字高 3。5mm,宽度比例 0。7,表格高度 5mm,表格宽度根据文字内容以 5mm 为模数增加.尺寸标注文字:字高 3mm,宽度比例 0。7.轴网标注中圆圈采纳探究者默认大小。探究者尺寸标注初步设置如下:探究者字体初步设置如下:二、 图幅及绘图比例1、图幅:除目录和说明外,每个工程结构专业不宜超过 2 种,并不得超过 3 种.正式出图:A2、A1、A0 及相应加长联系单:A4联系单附图:最大 A3,大于 A3 须晒蓝图.以图面美观和节约成本为双控来选择合理图幅。2、比例:主要绘图比例:1:100 1:150楼梯、坡道:1:50.另开比例为 1:50 的绘图空间,不得在 1:100 或1:150 的图中采纳放大的方式绘图,除非你能熟练使用布局空间打图。节点详图:1:25。构件配筋详图:1:25。注意:1、在工程绘图前,一定要先根据工程规模确定好绘图比例及图幅,假如后期修改绘图比例,将引起字体高度、标注比例等一系列不好处理的问题,有人已为此付出代价,请大家避开. 2、节点详图及构件配筋详图可以在平面图中采纳放大的方式绘图,比如在 1:100 的图中放大 4...
