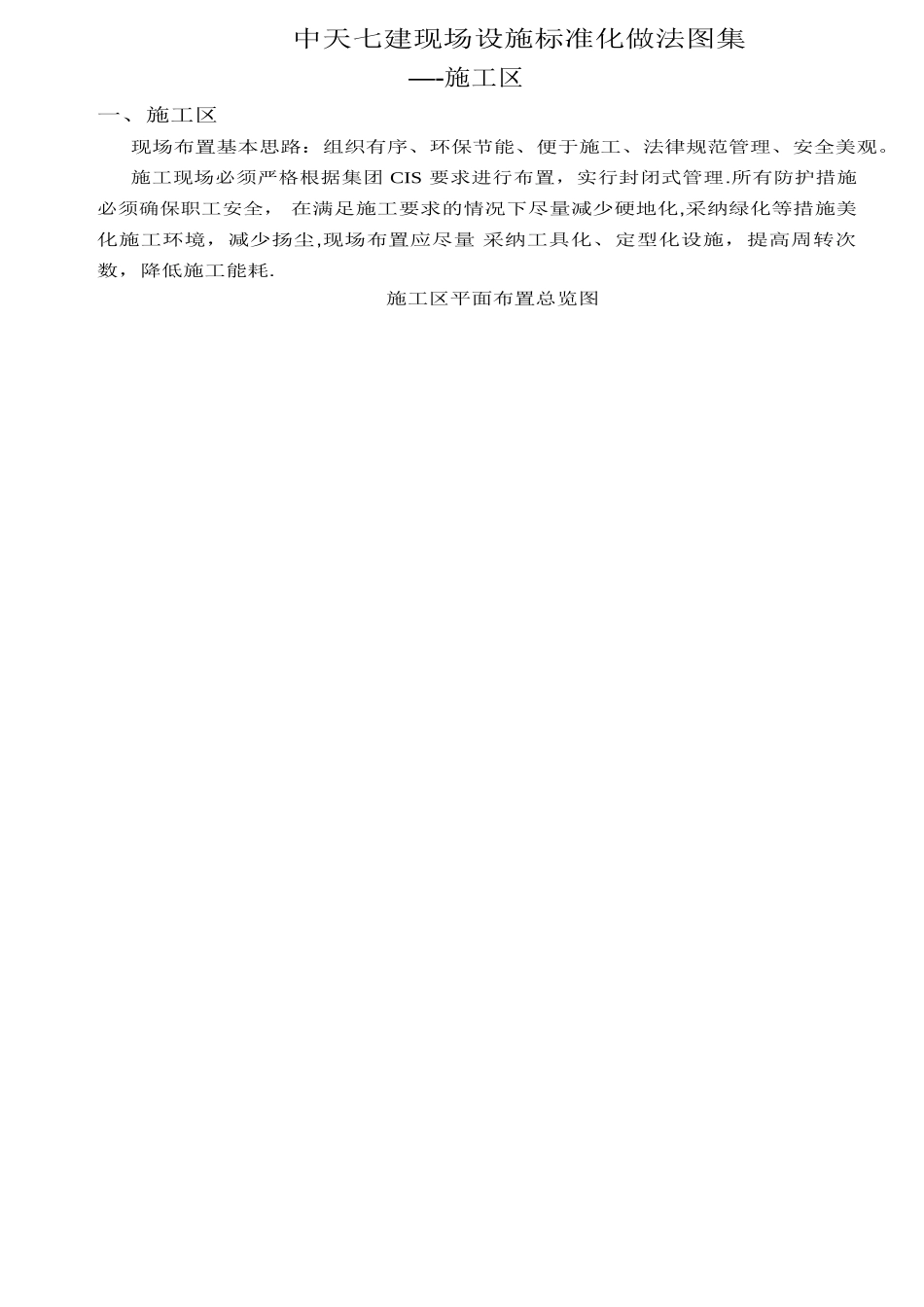

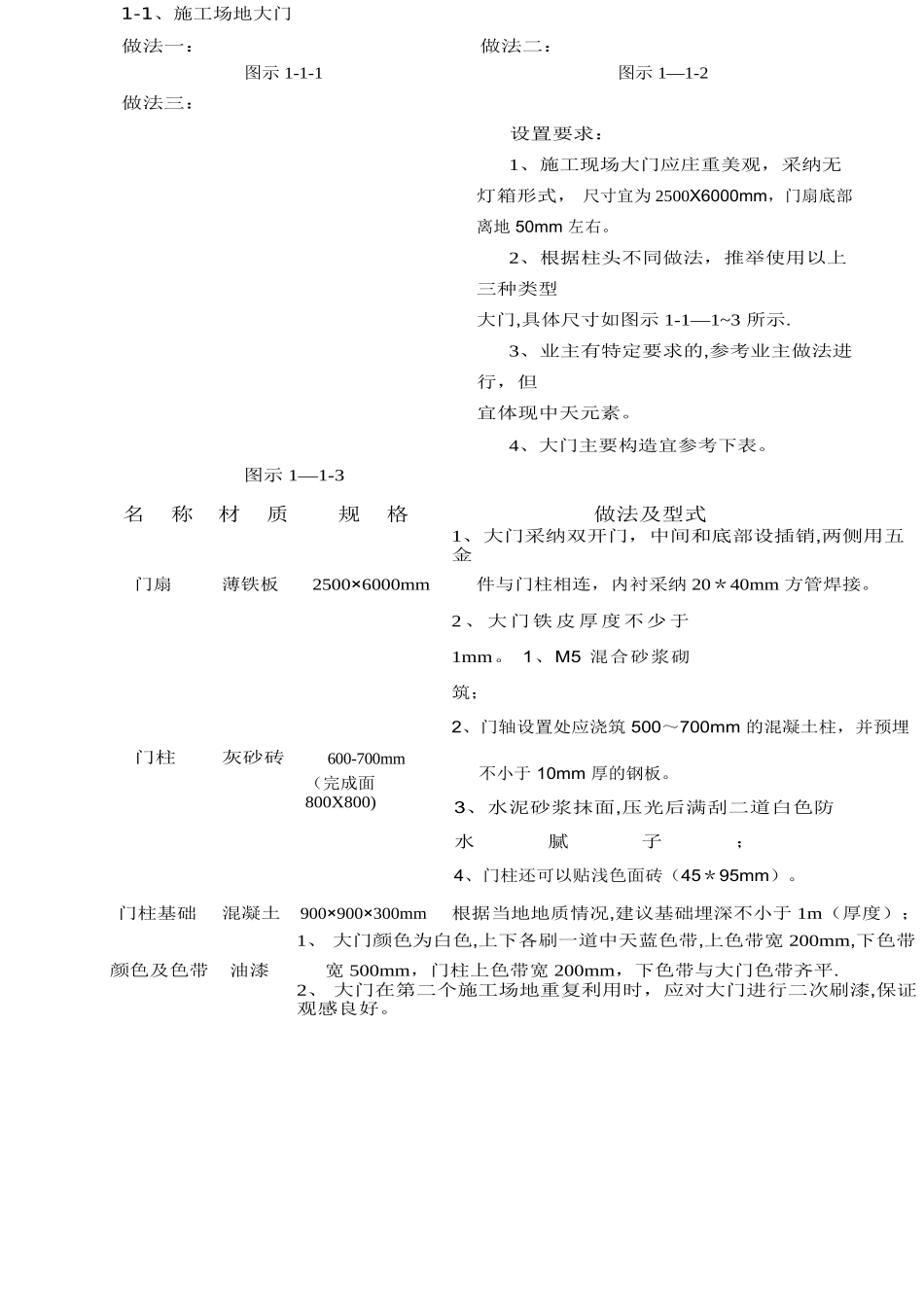

中天七建现场设施标准化做法图集 —-施工区 一、施工区 现场布置基本思路:组织有序、环保节能、便于施工、法律规范管理、安全美观。 施工现场必须严格根据集团 CIS 要求进行布置,实行封闭式管理.所有防护措施必须确保职工安全, 在满足施工要求的情况下尽量减少硬地化,采纳绿化等措施美化施工环境,减少扬尘,现场布置应尽量 采纳工具化、定型化设施,提高周转次数,降低施工能耗. 施工区平面布置总览图 1-1、施工场地大门 做法一:做法二:图示 1-1-1图示 1—1-2做法三: 设置要求: 1、施工现场大门应庄重美观,采纳无灯箱形式, 尺寸宜为 2500X6000mm,门扇底部离地 50mm 左右。 2、根据柱头不同做法,推举使用以上三种类型 大门,具体尺寸如图示 1-1—1~3 所示. 3、业主有特定要求的,参考业主做法进行,但 宜体现中天元素。 4、大门主要构造宜参考下表。图示 1—1-3名 称材 质规 格做法及型式1、大门采纳双开门,中间和底部设插销,两侧用五金 门扇薄铁板2500×6000mm件与门柱相连,内衬采纳 20*40mm 方管焊接。2 、 大 门 铁 皮 厚 度 不 少 于 1mm。 1、M5 混合砂浆砌筑; 2、门轴设置处应浇筑 500~700mm 的混凝土柱,并预埋门柱 灰砂砖600-700mm(完成面 800X800)不小于 10mm 厚的钢板。3、水泥砂浆抹面,压光后满刮二道白色防水腻子; 4、门柱还可以贴浅色面砖(45*95mm)。 门柱基础混凝土900×900×300mm根据当地地质情况,建议基础埋深不小于 1m(厚度);1、 大门颜色为白色,上下各刷一道中天蓝色带,上色带宽 200mm,下色带 颜色及色带油漆宽 500mm,门柱上色带宽 200mm,下色带与大门色带齐平.2、 大门在第二个施工场地重复利用时,应对大门进行二次刷漆,保证观感良好。 1 、 文 字 为 中 天 蓝 ( C80M50 ) , 标 志 为 中 天 红 色(M100Y100)。 2 、 中 文 字 体 采 纳 综 艺 体 , 英 文 字 体 为 NEW TIME ROMAN. 标识涂料3、参考尺寸:标志大小 600×600mm,大门上字大小 300×300mm;门柱上 文字大小 400×400mm,间距为 100mm。 备注:大门柱柱头宜制作成定型化构件,设置插件,便于施工及装拆。 1-2、施工场地围墙 (1) 外围墙 设置要求: 1、施工现场必须实行封闭式管理,沿施工场地四周延续设置围挡.市区主要路段≥围墙高度 2。5m,一般 ≥路段围墙高度 1。8m. 2、围墙按设置位置可分为外围墙和内围...
