中央空调暖通专项施工方案

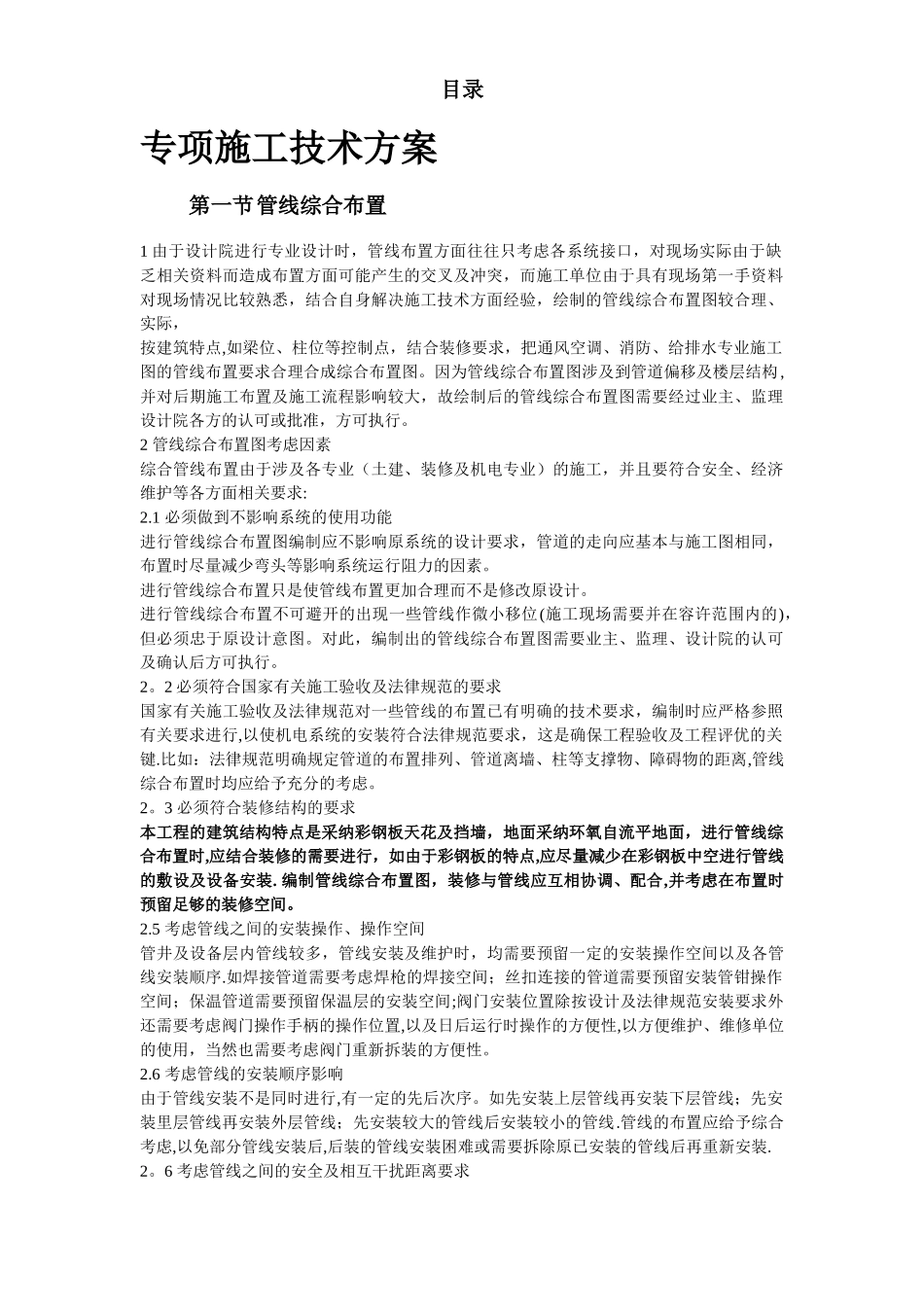

中央空调暖通专项施工方案_第1页
1/35

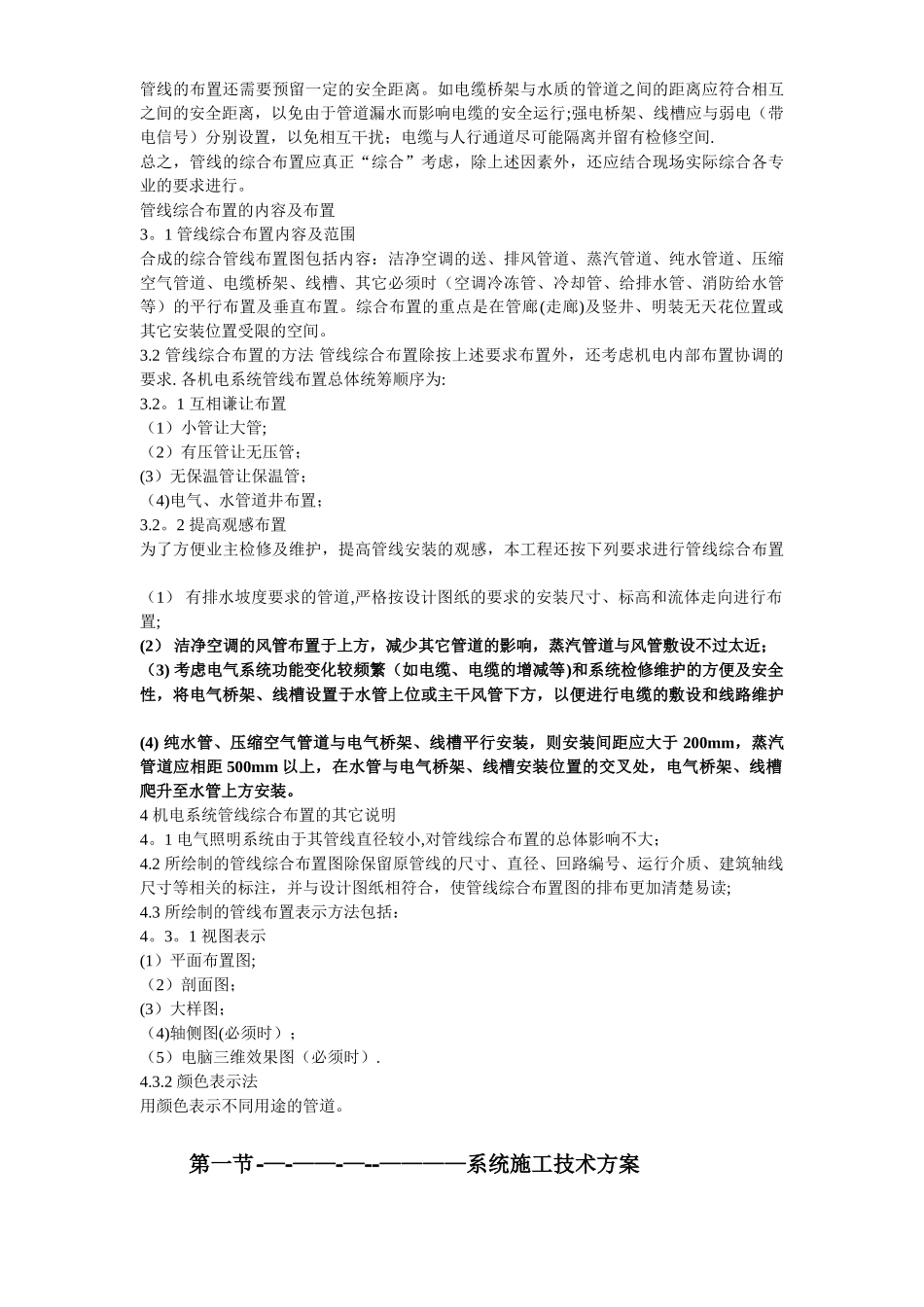

中央空调暖通专项施工方案_第2页
2/35

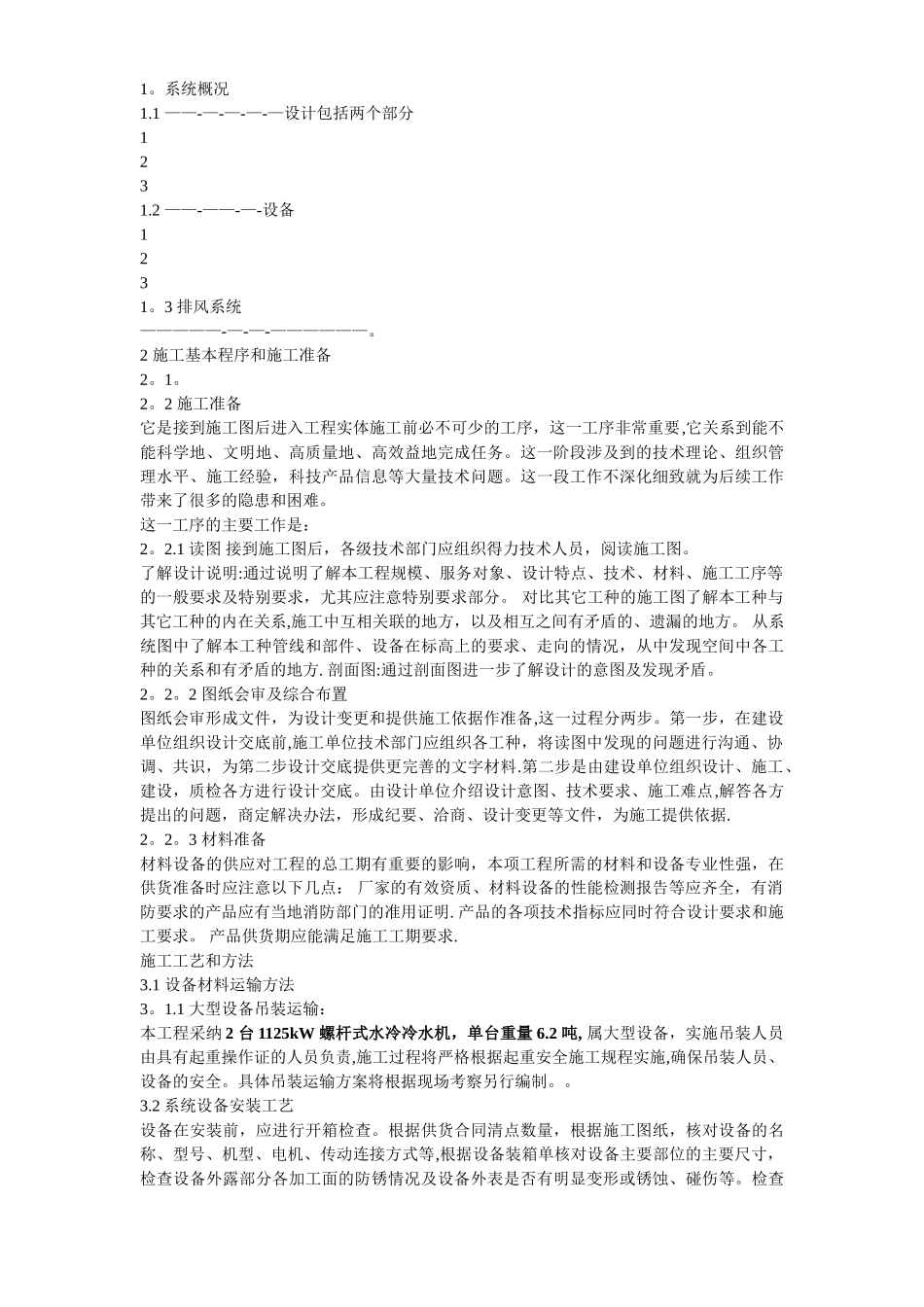

中央空调暖通专项施工方案_第3页
3/35
目录专项施工技术方案第一节管线综合布置1 由于设计院进行专业设计时,管线布置方面往往只考虑各系统接口,对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突,而施工单位由于具有现场第一手资料对现场情况比较熟悉,结合自身解决施工技术方面经验,绘制的管线综合布置图较合理、实际, 按建筑特点,如梁位、柱位等控制点,结合装修要求,把通风空调、消防、给排水专业施工图的管线布置要求合理合成综合布置图。因为管线综合布置图涉及到管道偏移及楼层结构,并对后期施工布置及施工流程影响较大,故绘制后的管线综合布置图需要经过业主、监理设计院各方的认可或批准,方可执行。 2 管线综合布置图考虑因素 综合管线布置由于涉及各专业(土建、装修及机电专业)的施工,并且要符合安全、经济维护等各方面相关要求: 2.1 必须做到不影响系统的使用功能 进行管线综合布置图编制应不影响原系统的设计要求,管道的走向应基本与施工图相同,布置时尽量减少弯头等影响系统运行阻力的因素。 进行管线综合布置只是使管线布置更加合理而不是修改原设计。 进行管线综合布置不可避开的出现一些管线作微小移位(施工现场需要并在容许范围内的),但必须忠于原设计意图。对此,编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。 2。2 必须符合国家有关施工验收及法律规范的要求 国家有关施工验收及法律规范对一些管线的布置已有明确的技术要求,编制时应严格参照有关要求进行,以使机电系统的安装符合法律规范要求,这是确保工程验收及工程评优的关键.比如:法律规范明确规定管道的布置排列、管道离墙、柱等支撑物、障碍物的距离,管线综合布置时均应给予充分的考虑。 2。3 必须符合装修结构的要求 本工程的建筑结构特点是采纳彩钢板天花及挡墙,地面采纳环氧自流平地面,进行管线综合布置时,应结合装修的需要进行,如由于彩钢板的特点,应尽量减少在彩钢板中空进行管线的敷设及设备安装. 编制管线综合布置图,装修与管线应互相协调、配合,并考虑在布置时预留足够的装修空间。 2.5 考虑管线之间的安装操作、操作空间 管井及设备层内管线较多,管线安装及维护时,均需要预留一定的安装操作空间以及各管线安装顺序.如焊接管道需要考虑焊枪的焊接空间;丝扣连接的管道需要预留安装管钳操作空间;保温管道需要预留保温层的安装空间;阀门安装位置除按设计及法律规范安装要求外还需要考虑阀门操作手柄的操作位置,以及日...
