中石油项目电气施工组织设计-secret

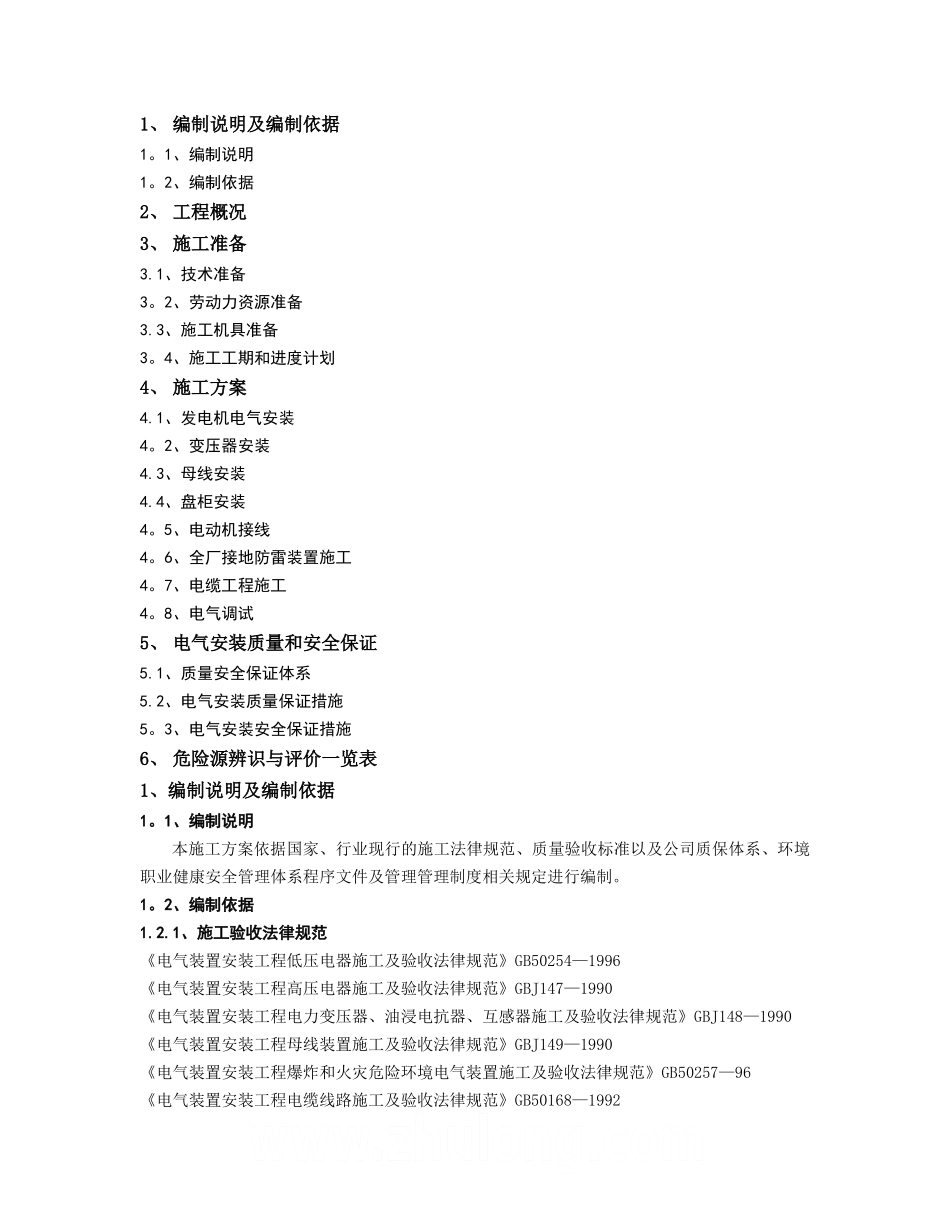

1、 编制说明及编制依据1。1、编制说明1。2、编制依据2、 工程概况3、 施工准备3.1、技术准备3。2、劳动力资源准备3.3、施工机具准备3。4、施工工期和进度计划4、 施工方案4.1、发电机电气安装4。2、变压器安装4.3、母线安装4.4、盘柜安装4。5、电动机接线4。6、全厂接地防雷装置施工4。7、电缆工程施工4。8、电气调试5、 电气安装质量和安全保证5.1、质量安全保证体系5.2、电气安装质量保证措施5。3、电气安装安全保证措施6、 危险源辨识与评价一览表1、编制说明及编制依据1。1、编制说明本施工方案依据国家、行业现行的施工法律规范、质量验收标准以及公司质保体系、环境职业健康安全管理体系程序文件及管理管理制度相关规定进行编制。1。2、编制依据1.2.1、施工验收法律规范《电气装置安装工程低压电器施工及验收法律规范》GB50254—1996《电气装置安装工程高压电器施工及验收法律规范》GBJ147—1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148—1990《电气装置安装工程母线装置施工及验收法律规范》GBJ149—1990《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》GB50257—96《电气装置安装工程电缆线路施工及验收法律规范》GB50168—1992《电气装置安装工程接地装置施工及验收法律规范》GB50169—1992《电气装置安装工程旋转电机施工及验收法律规范》GB50170-1992《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》GB50171-1992《电气装置安装工程蓄电池施工及验收法律规范》GB50172-1992《电气装置安装工程电气照明装置施工及验收法律规范》GB50259—96《电气装置安装工程电气设备交接试验标准》GB50150—20241。2。2、其他技术文件1。2。2。1、安装施工图纸1。2。2.2、国家其他有关设备安装标准及设备随机图纸和安装说明书、设计图纸2、工程概况某公司1000万吨/年炼油项目动力站的电气安装部分主要是2台25MW的发电机及发电机配套的高压开关柜、励磁柜、电流互感器、电抗器和隔离开关的安装,2台40MVA的主变压器和3台630KVA干式变压器，35面6KV高压配电柜和40面380V低压配电柜，约48km的各种高压电缆、低压电力电缆和控制电缆的敷设安装，动力站防雷接地网的安装,行车滑线，锅炉的照明和路灯的安装。化学处理站的电气安装主要是2台2000KVA干式变压器安装，24面低压配电柜安装,21km电力电缆、控制电缆的敷设安装,防雷接地网安装和路灯照明安装。3、施工准备3。1、技术准备3...
