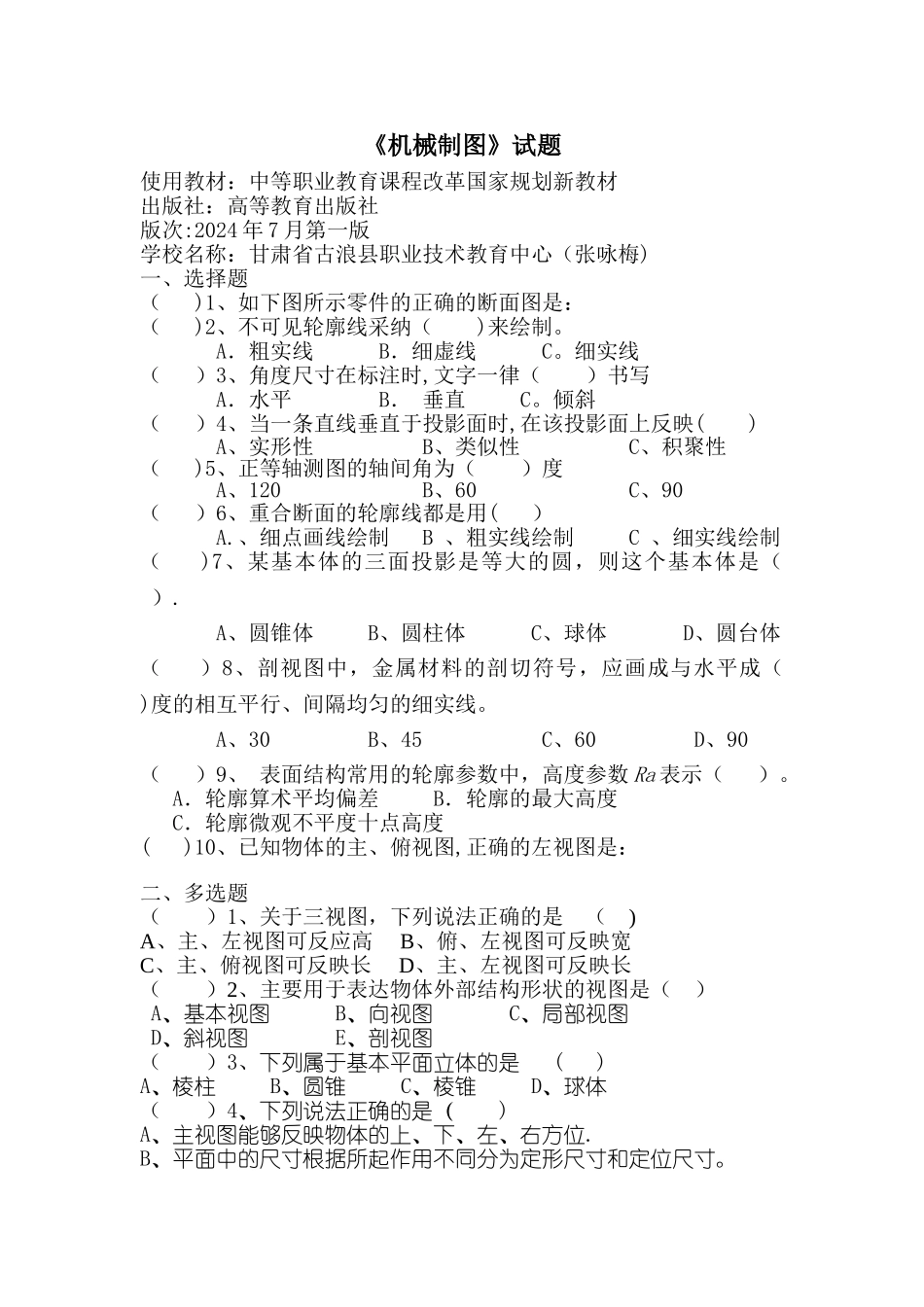

《机械制图》试题使用教材：中等职业教育课程改革国家规划新教材出版社：高等教育出版社版次:2024 年 7 月第一版学校名称：甘肃省古浪县职业技术教育中心（张咏梅)一、选择题（ )1、如下图所示零件的正确的断面图是：（ )2、不可见轮廓线采纳（ )来绘制。 A．粗实线 B．细虚线 C。细实线（ ）3、角度尺寸在标注时,文字一律（ ）书写 A．水平 B． 垂直 C。倾斜（ ）4、当一条直线垂直于投影面时,在该投影面上反映( ) A、实形性 B、类似性 C、积聚性（ )5、正等轴测图的轴间角为（ ）度 A、120 B、60 C、90（ ）6、重合断面的轮廓线都是用( ） A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制 （ )7、某基本体的三面投影是等大的圆，则这个基本体是（ ）. A、圆锥体 B、圆柱体 C、球体 D、圆台体 （ ）8、剖视图中，金属材料的剖切符号，应画成与水平成（ )度的相互平行、间隔均匀的细实线。 A、30 B、45 C、60 D、90（ ）9、 表面结构常用的轮廓参数中，高度参数 Ra 表示（ ）。 A．轮廓算术平均偏差 B．轮廓的最大高度 C．轮廓微观不平度十点高度( )10、已知物体的主、俯视图,正确的左视图是：二、多选题（ ）1、关于三视图，下列说法正确的是 （ )A、主、左视图可反应高 B、俯、左视图可反映宽C、主、俯视图可反映长 D、主、左视图可反映长（ ）2、主要用于表达物体外部结构形状的视图是（ ） A、基本视图 B、向视图 C、局部视图 D、斜视图 E、剖视图（ ）3、下列属于基本平面立体的是 ( )A、棱柱 B、圆锥 C、棱锥 D、球体（ ）4、下列说法正确的是（ )A、主视图能够反映物体的上、下、左、右方位. B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。 C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。 D、正等轴测投影图的轴间角是 90°、135°和 135°。( ）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了仔细分析和思考,以下分析及做法正确的是:Ａ。若在 Ａ０图板上进行大图作业,具体操作程序是:图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏.Ｂ。大图作业时，用丁字尺来画图中一系列垂直的轴线、轮廓线及尺寸线等；用三角板与丁字尺配合画一系列位置不同的水平轴线、轮廓线及尺寸线等。Ｃ。尺寸分析：高度方向的尺寸基准是零件的下底面；５０既是定形尺寸,又是定位尺...
