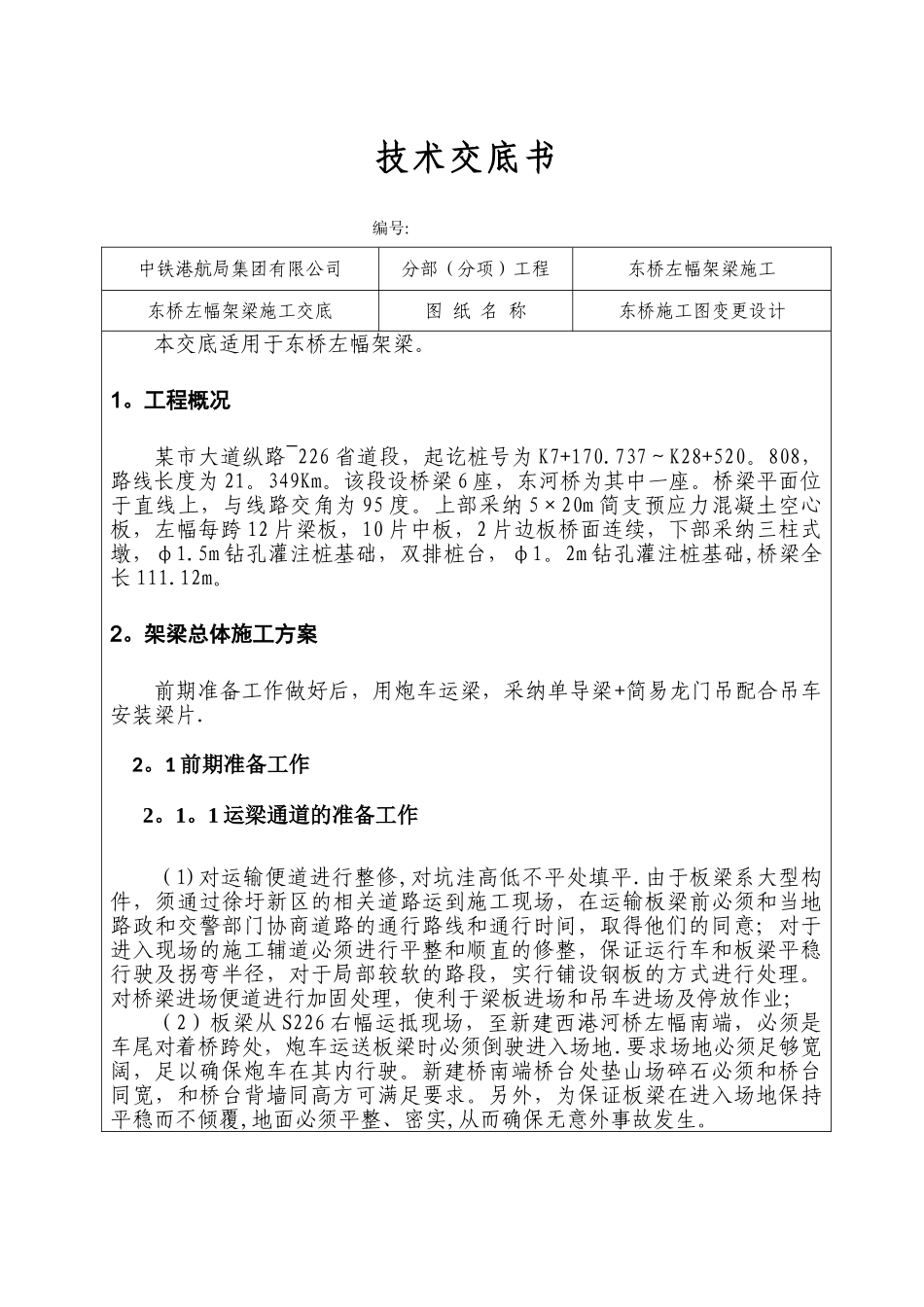

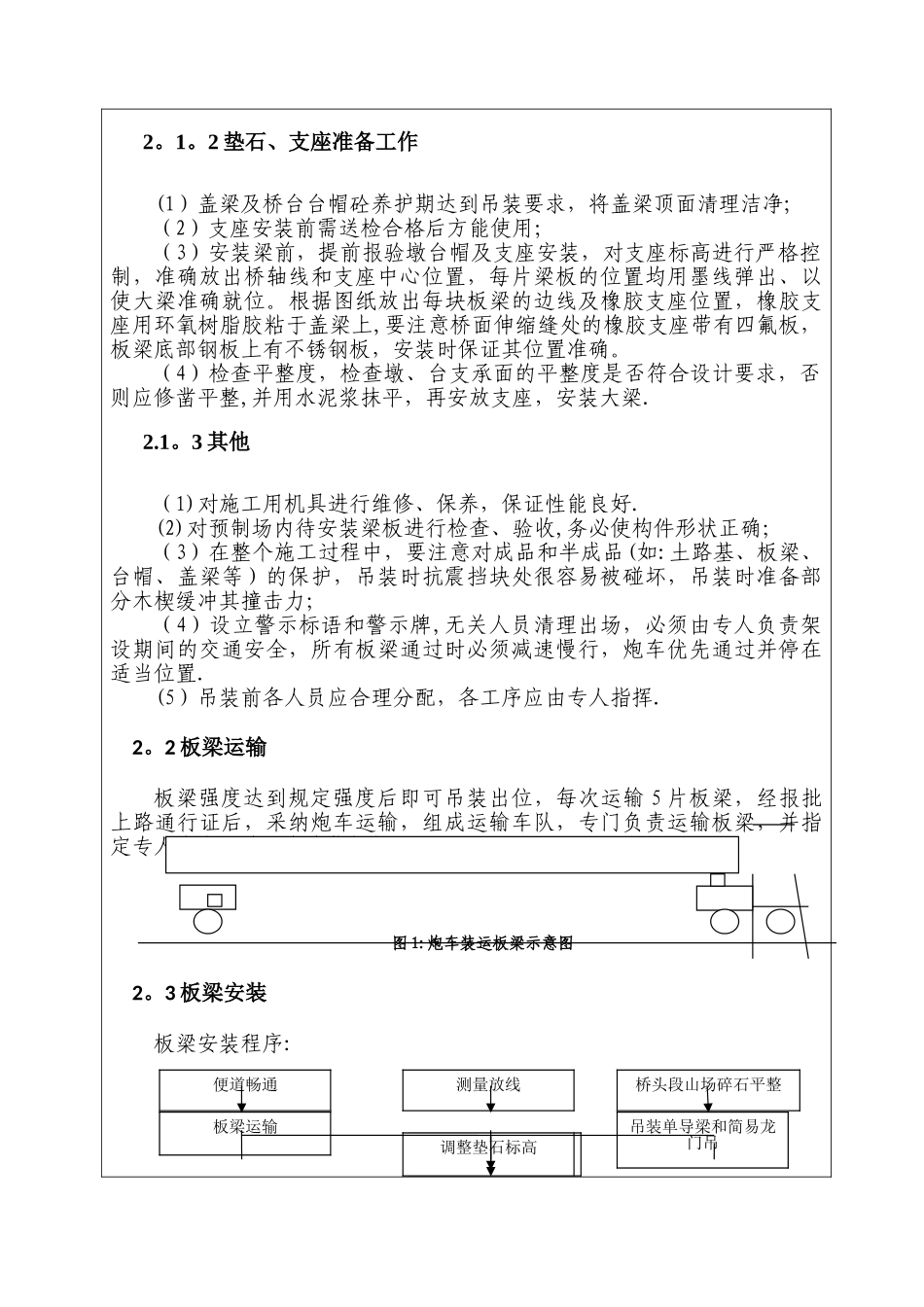

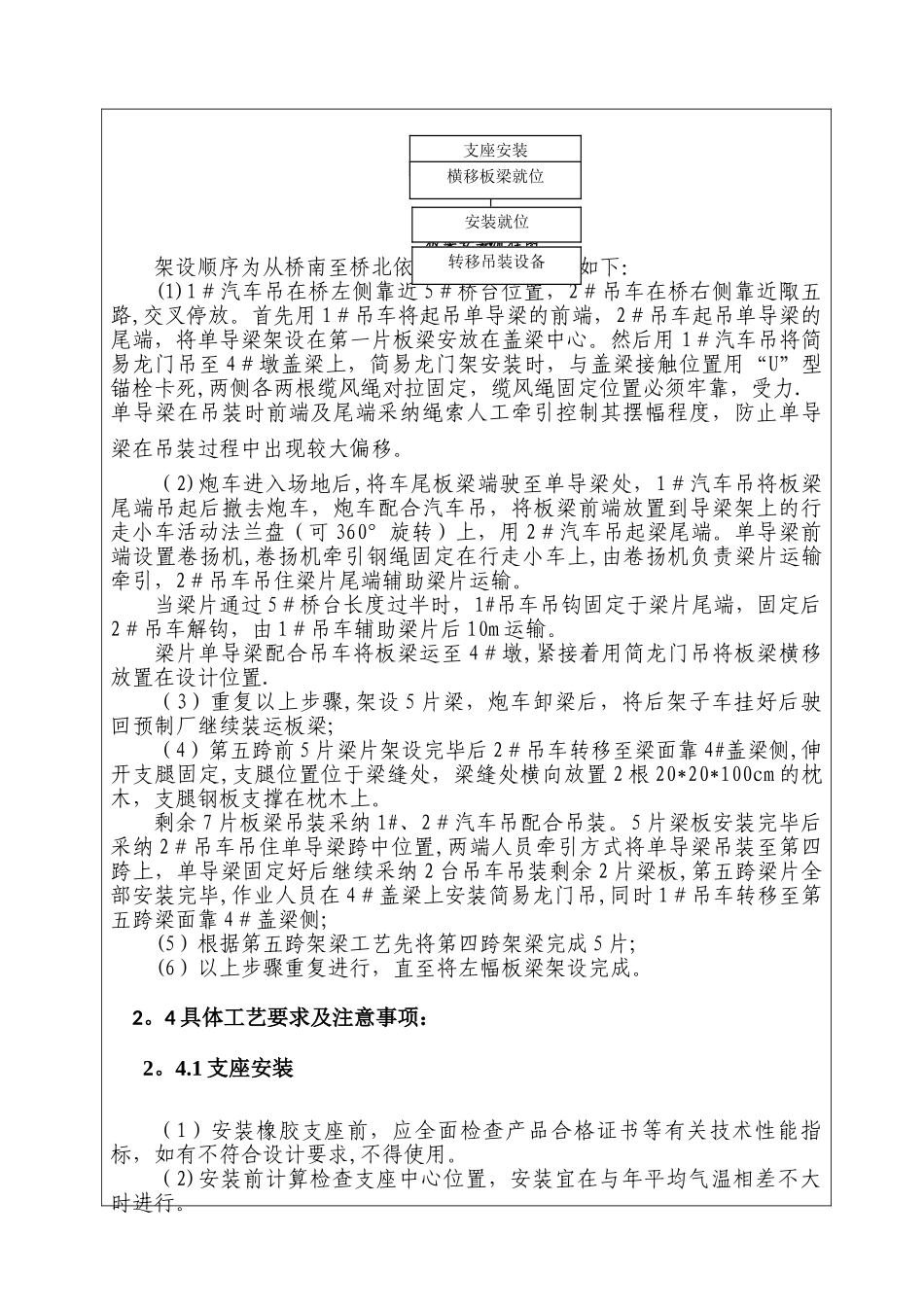

技术交底书 编号: 中铁港航局集团有限公司分部（分项）工程东桥左幅架梁施工东桥左幅架梁施工交底图 纸 名 称东桥施工图变更设计本交底适用于东桥左幅架梁。1。工程概况某市大道纵路~226 省道段，起讫桩号为 K7+170.737～K28+520。808，路线长度为 21。349Km。该段设桥梁 6 座，东河桥为其中一座。桥梁平面位于直线上，与线路交角为 95 度。上部采纳 5×20m 简支预应力混凝土空心板，左幅每跨 12 片梁板，10 片中板，2 片边板桥面连续，下部采纳三柱式墩，φ1.5m 钻孔灌注桩基础，双排桩台，φ1。2m 钻孔灌注桩基础,桥梁全长 111.12m。2。架梁总体施工方案前期准备工作做好后，用炮车运梁，采纳单导梁+简易龙门吊配合吊车安装梁片.2。1 前期准备工作2。1。1 运梁通道的准备工作（1)对运输便道进行整修,对坑洼高低不平处填平.由于板梁系大型构件，须通过徐圩新区的相关道路运到施工现场，在运输板梁前必须和当地路政和交警部门协商道路的通行路线和通行时间，取得他们的同意；对于进入现场的施工辅道必须进行平整和顺直的修整，保证运行车和板梁平稳行驶及拐弯半径，对于局部较软的路段，实行铺设钢板的方式进行处理。对桥梁进场便道进行加固处理，使利于梁板进场和吊车进场及停放作业;（2）板梁从 S226 右幅运抵现场，至新建西港河桥左幅南端，必须是车尾对着桥跨处，炮车运送板梁时必须倒驶进入场地.要求场地必须足够宽阔，足以确保炮车在其内行驶。新建桥南端桥台处垫山场碎石必须和桥台同宽，和桥台背墙同高方可满足要求。另外，为保证板梁在进入场地保持平稳而不倾覆,地面必须平整、密实,从而确保无意外事故发生。2。1。2 垫石、支座准备工作(1）盖梁及桥台台帽砼养护期达到吊装要求，将盖梁顶面清理洁净;（2）支座安装前需送检合格后方能使用；（3）安装梁前，提前报验墩台帽及支座安装，对支座标高进行严格控制，准确放出桥轴线和支座中心位置，每片梁板的位置均用墨线弹出、以使大梁准确就位。根据图纸放出每块板梁的边线及橡胶支座位置，橡胶支座用环氧树脂胶粘于盖梁上,要注意桥面伸缩缝处的橡胶支座带有四氟板，板梁底部钢板上有不锈钢板，安装时保证其位置准确。（4）检查平整度，检查墩、台支承面的平整度是否符合设计要求，否则应修凿平整,并用水泥浆抹平，再安放支座，安装大梁.2.1。3 其他（1)对施工用机具进行维修、保养，保证性能良好.(2)对预制场内待安装梁板进行检查、验收,务必使构件形状正确；（3...
