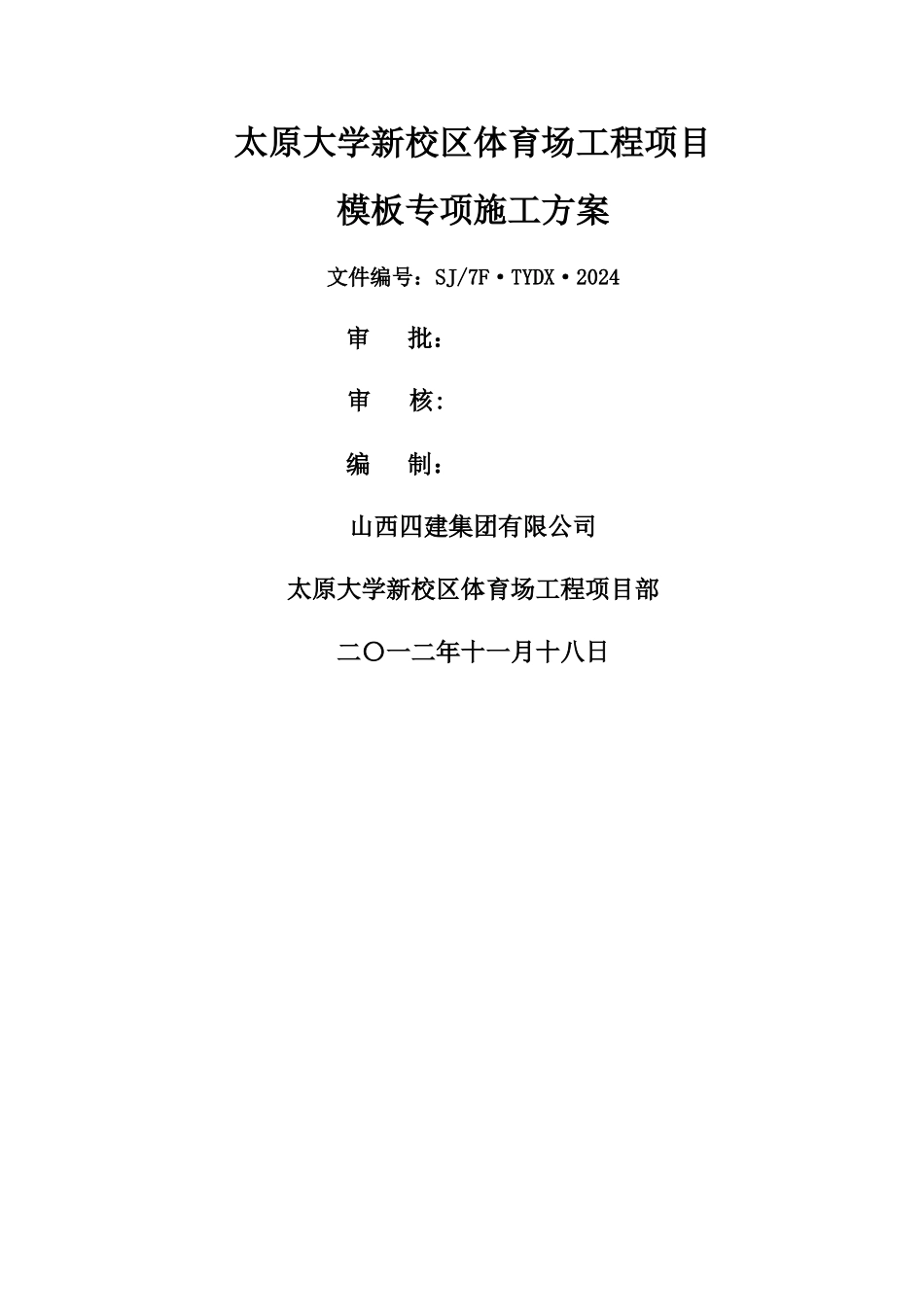

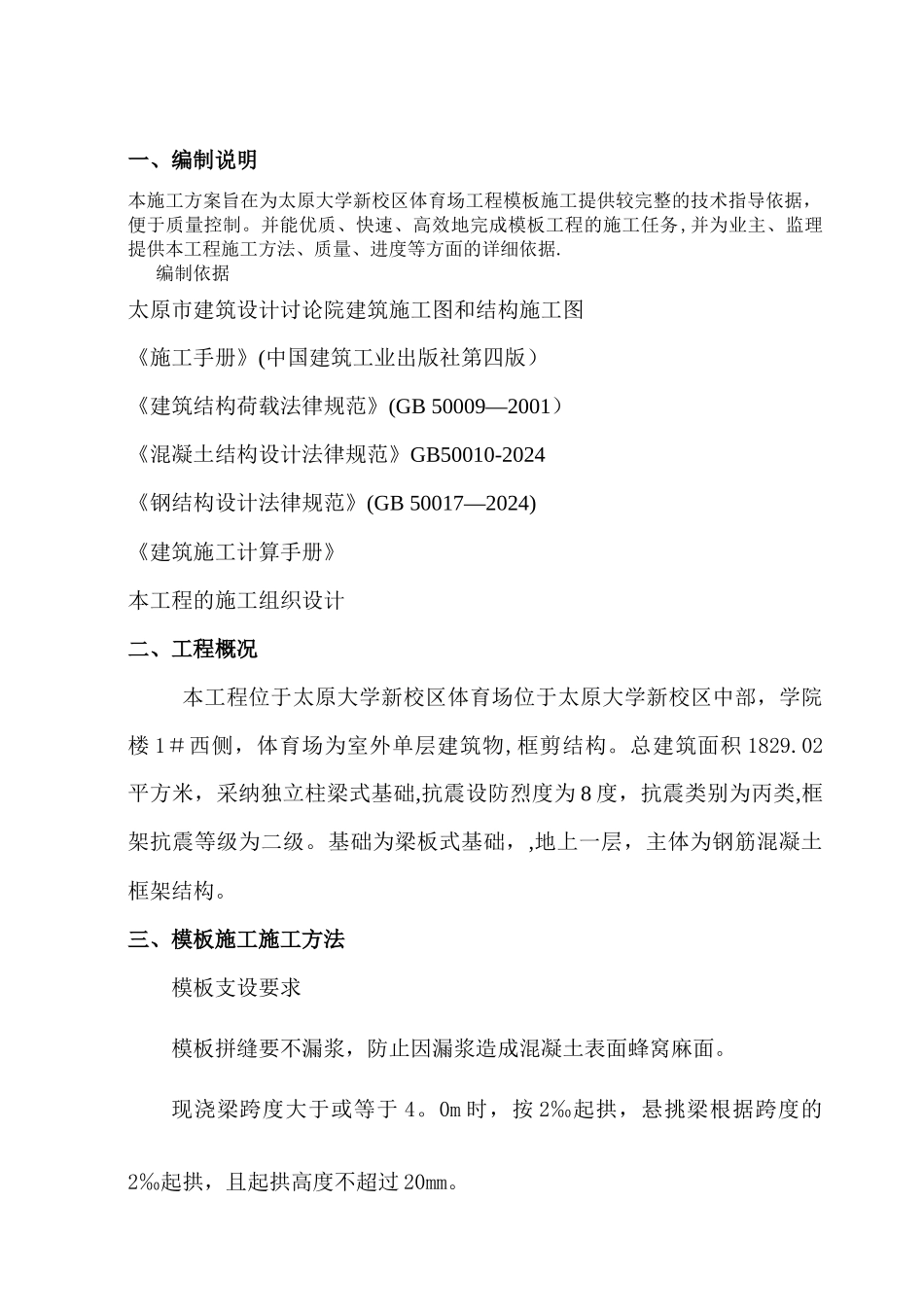

太原大学新校区体育场工程项目模板专项施工方案文件编号：SJ/7F·TYDX·2024审 批： 审 核: 编 制： 山西四建集团有限公司太原大学新校区体育场工程项目部二〇一二年十一月十八日一、编制说明本施工方案旨在为太原大学新校区体育场工程模板施工提供较完整的技术指导依据，便于质量控制。并能优质、快速、高效地完成模板工程的施工任务,并为业主、监理提供本工程施工方法、质量、进度等方面的详细依据.编制依据太原市建筑设计讨论院建筑施工图和结构施工图《施工手册》(中国建筑工业出版社第四版）《建筑结构荷载法律规范》(GB 50009—2001）《混凝土结构设计法律规范》GB50010-2024《钢结构设计法律规范》(GB 50017—2024) 《建筑施工计算手册》本工程的施工组织设计二、工程概况本工程位于太原大学新校区体育场位于太原大学新校区中部，学院楼 1＃西侧，体育场为室外单层建筑物,框剪结构。总建筑面积 1829.02平方米，采纳独立柱梁式基础,抗震设防烈度为 8 度，抗震类别为丙类,框架抗震等级为二级。基础为梁板式基础，,地上一层，主体为钢筋混凝土框架结构。三、模板施工施工方法模板支设要求模板拼缝要不漏浆，防止因漏浆造成混凝土表面蜂窝麻面。现浇梁跨度大于或等于 4。0m 时，按 2‰起拱，悬挑梁根据跨度的2‰起拱，且起拱高度不超过 20mm。柱模板施工1、施工工艺放线→绑扎柱筋→安装柱模板→柱箍加固→调整垂直度→复核模板上口尺寸→预检2、施工方法在柱钢筋绑扎前，测放模板定位线;根据定位线焊接模板下口限位钢筋,在柱四个侧面各焊两根,距地面高度为 10cm。柱钢筋绑扎验收，并将柱头施工缝处理完，并冲洗洁净后封闭柱模。模板拼缝严密后,采纳 φ12 对拉螺杆加固模板,利用满堂架支撑固定模板，用可调托撑调整柱模板垂直度，并复核模板上口尺寸。柱模可一次安装到位,离地 200mm 安装第一道柱箍，往上 450mm 安装第二、三、四、五道柱箍，然后每间隔 600mm 安装一道柱箍。柱箍就位后,调整定位及垂直度后,用螺帽拧紧.柱模下端留设一个 100×100mm 的清扫口,便于在浇筑砼之前清理柱内施工垃圾，清理完后及时将留设口封堵严密。独立柱模板加固详见插图所示。独立柱模板支撑加固示意图柱根部处理为防止墙柱根部出现烂根现象，砼柱墙根部周围砼应严格控制平整度，同时浇筑时将墙、柱根部砼高出 30～50mm，避开漏浆、烂根。在模板安装时,所有柱根部模板均用双面胶带密封，并用素水泥掺早强剂调成胶状用灰刀填补密实...
