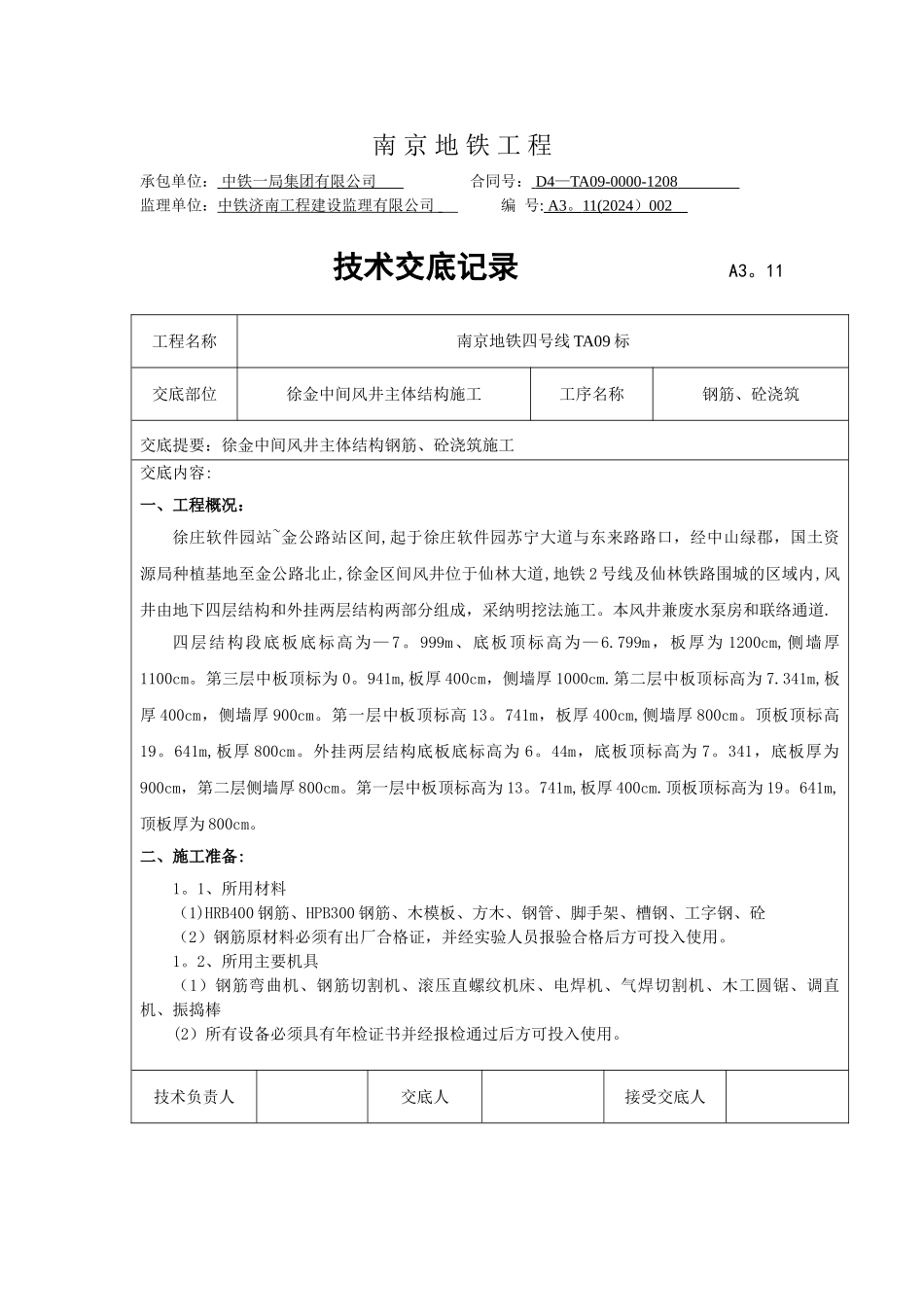

南 京 地 铁 工 程承包单位： 中铁一局集团有限公司 合同号： D4 — TA09-0000-1208 监理单位：中铁济南工程建设监理有限公司 编 号: A3 。 11(2024 ） 002 技术交底记录 A3。11工程名称南京地铁四号线 TA09 标交底部位徐金中间风井主体结构施工工序名称钢筋、砼浇筑交底提要：徐金中间风井主体结构钢筋、砼浇筑施工交底内容:一、工程概况：徐庄软件园站~金公路站区间,起于徐庄软件园苏宁大道与东来路路口，经中山绿郡，国土资源局种植基地至金公路北止,徐金区间风井位于仙林大道,地铁 2 号线及仙林铁路围城的区域内,风井由地下四层结构和外挂两层结构两部分组成，采纳明挖法施工。本风井兼废水泵房和联络通道.四层结构段底板底标高为— 7。999m、底板顶标高为— 6.799m，板厚为 1200cm,侧墙厚1100cm。第三层中板顶标为 0。941m,板厚 400cm，侧墙厚 1000cm.第二层中板顶标高为 7.341m,板厚 400cm，侧墙厚 900cm。第一层中板顶标高 13。741m，板厚 400cm,侧墙厚 800cm。顶板顶标高19。641m,板厚 800cm。外挂两层结构底板底标高为 6。44m，底板顶标高为 7。341，底板厚为900cm，第二层侧墙厚 800cm。第一层中板顶标高为 13。741m,板厚 400cm.顶板顶标高为 19。641m,顶板厚为 800cm。二、施工准备:1。1、所用材料（1)HRB400 钢筋、HPB300 钢筋、木模板、方木、钢管、脚手架、槽钢、工字钢、砼（2）钢筋原材料必须有出厂合格证，并经实验人员报验合格后方可投入使用。1。2、所用主要机具（1）钢筋弯曲机、钢筋切割机、滚压直螺纹机床、电焊机、气焊切割机、木工圆锯、调直机、振捣棒(2）所有设备必须具有年检证书并经报检通过后方可投入使用。技术负责人交底人接受交底人南 京 地 铁 工 程承包单位: 中铁一局集团有限公司 合同号： D4 — TA09 — 0000-1208 监理单位:中铁济南工程建设监理有限公司 编 号: A3.11 （ 2024 ） 002 技术交底记录 A3。11工程名称南京地铁四号线 TA09 标交底部位徐金中间风井主体结构施工工序名称钢筋、砼浇筑交底提要：徐金中间风井主体结构钢筋、砼浇筑施工交底内容：三、钢筋施工：1。1、施工技术要点:1)钢筋加工前对在运输过程中有弯折现象的进行调直。2)钢筋加工严格根据钢筋加工大样图加工，尺寸符合设计要求；钢筋表面干净、无损伤、油渍和锈蚀.3)钢筋级别、型号和规格符合设计要求。4）钢筋的切割按下列步骤进行：（1)根据工程需要和钢筋长...
