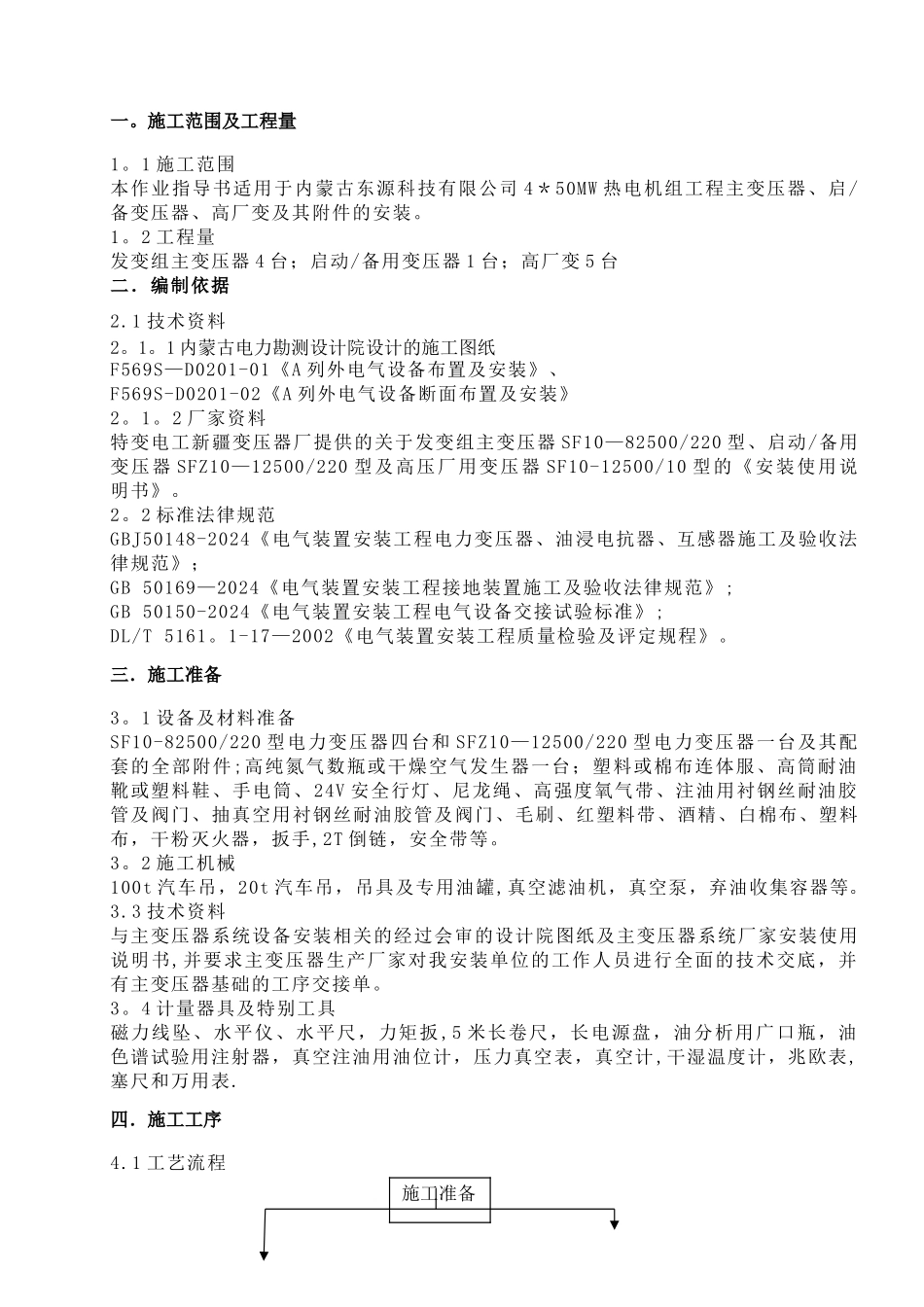

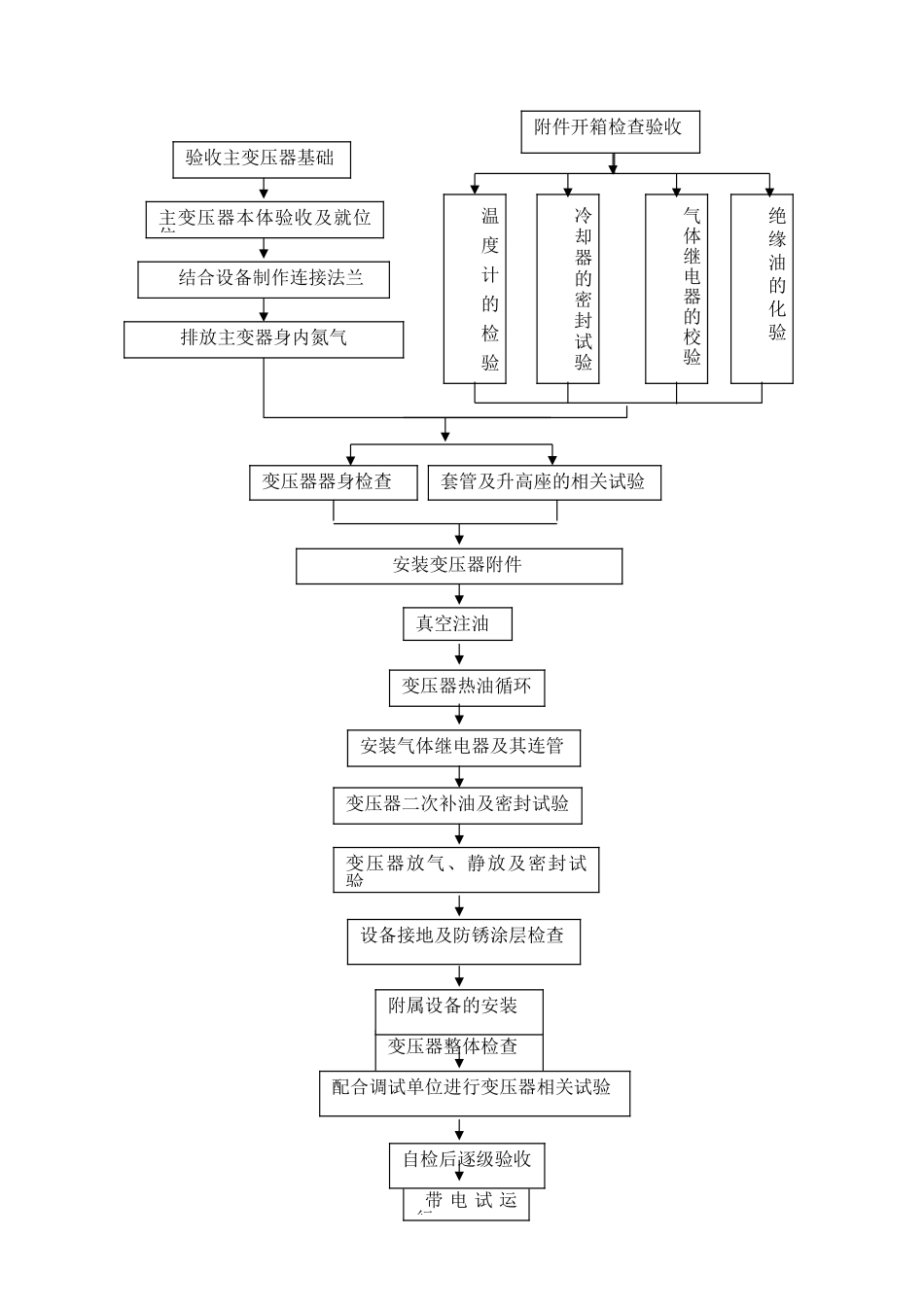

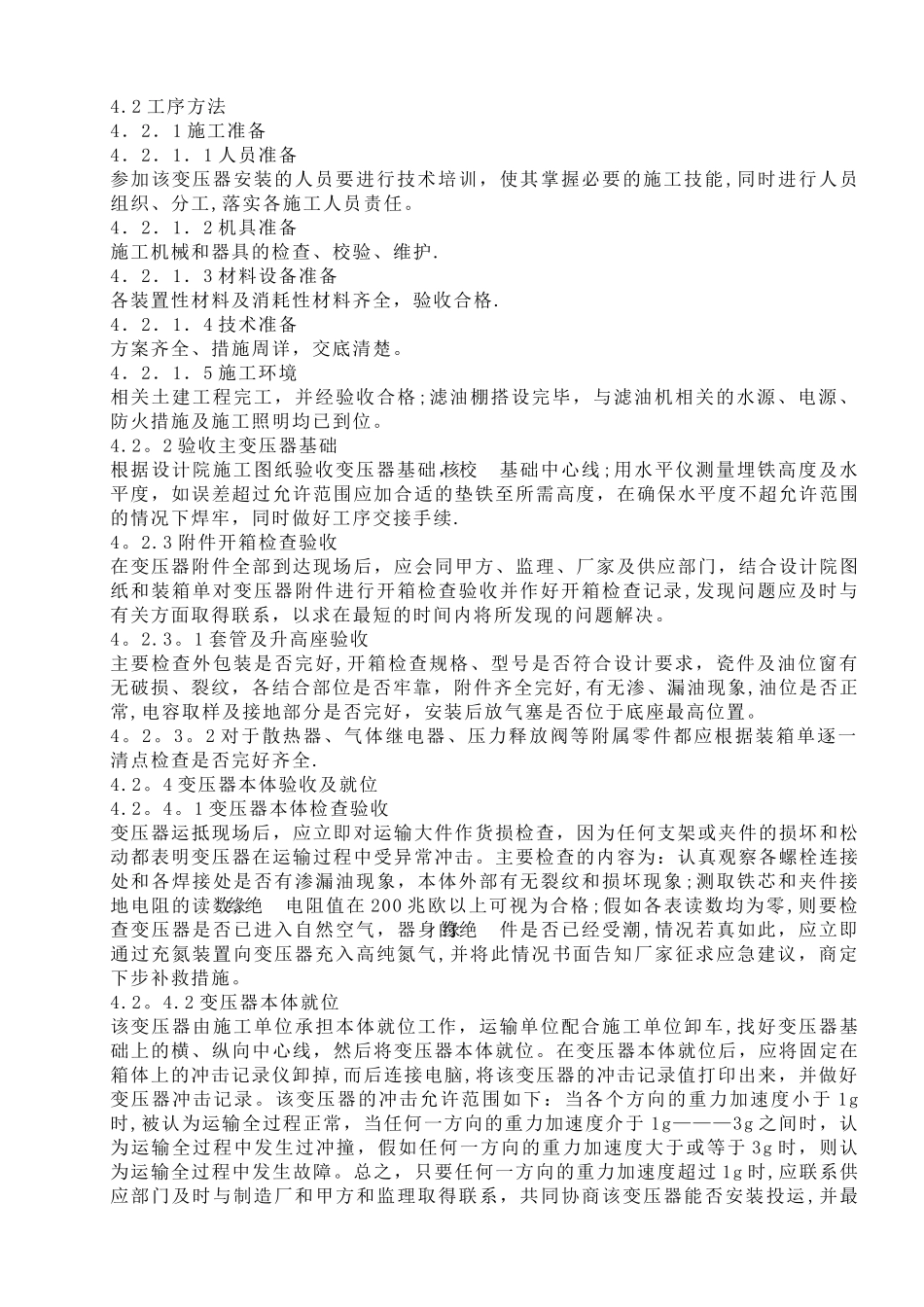

一。施工范围及工程量1。1 施工范围本作业指导书适用于内蒙古东源科技有限公司 4＊50MW 热电机组工程主变压器、启/备变压器、高厂变及其附件的安装。1。2 工程量发变组主变压器 4 台；启动/备用变压器 1 台；高厂变 5 台二．编制依据2.1 技术资料2。1。1 内蒙古电力勘测设计院设计的施工图纸F569S—D0201-01《A 列外电气设备布置及安装》、F569S-D0201-02《A 列外电气设备断面布置及安装》2。1。2 厂家资料特变电工新疆变压器厂提供的关于发变组主变压器 SF10—82500/220 型、启动/备用变压器 SFZ10—12500/220 型及高压厂用变压器 SF10-12500/10 型的《安装使用说明书》。2。2 标准法律规范GBJ50148-2024《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》；GB 50169—2024《电气装置安装工程接地装置施工及验收法律规范》;GB 50150-2024《电气装置安装工程电气设备交接试验标准》;DL/T 5161。1-17—2002《电气装置安装工程质量检验及评定规程》。三．施工准备3。1 设备及材料准备SF10-82500/220 型电力变压器四台和 SFZ10—12500/220 型电力变压器一台及其配套的全部附件;高纯氮气数瓶或干燥空气发生器一台；塑料或棉布连体服、高筒耐油靴或塑料鞋、手电筒、24V 安全行灯、尼龙绳、高强度氧气带、注油用衬钢丝耐油胶管及阀门、抽真空用衬钢丝耐油胶管及阀门、毛刷、红塑料带、酒精、白棉布、塑料布，干粉灭火器，扳手,2T 倒链，安全带等。3。2 施工机械100t 汽车吊，20t 汽车吊，吊具及专用油罐,真空滤油机，真空泵，弃油收集容器等。3.3 技术资料与主变压器系统设备安装相关的经过会审的设计院图纸及主变压器系统厂家安装使用说明书,并要求主变压器生产厂家对我安装单位的工作人员进行全面的技术交底，并有主变压器基础的工序交接单。3。4 计量器具及特别工具磁力线坠、水平仪、水平尺，力矩扳 ,5 米长卷尺，长电源盘，油分析用广口瓶，油色谱试验用注射器，真空注油用油位计，压力真空表，真空计,干湿温度计，兆欧表,塞尺和万用表.四．施工工序4.1 工艺流程施工准备 带 电 试 运行附件开箱检查验收验收主变压器基础主变压器本体验收及就位位安装变压器附件变压器整体检查设备接地及防锈涂层检查变压器器身检查结合设备制作连接法兰套管及升高座的相关试验变压器热油循环变压器二次补油及密封试验冷却器的密封试验气体继电器的校验绝 缘 油 的 化 验温度计的检验排放主变...
