主桥塔吊钢管桩基础施工专项方案

主桥塔吊钢管桩基础施工专项方案_第1页
1/3
主桥塔吊钢管桩基础施工专项方案_第2页
2/3
主桥塔吊钢管桩基础施工专项方案_第3页
3/3

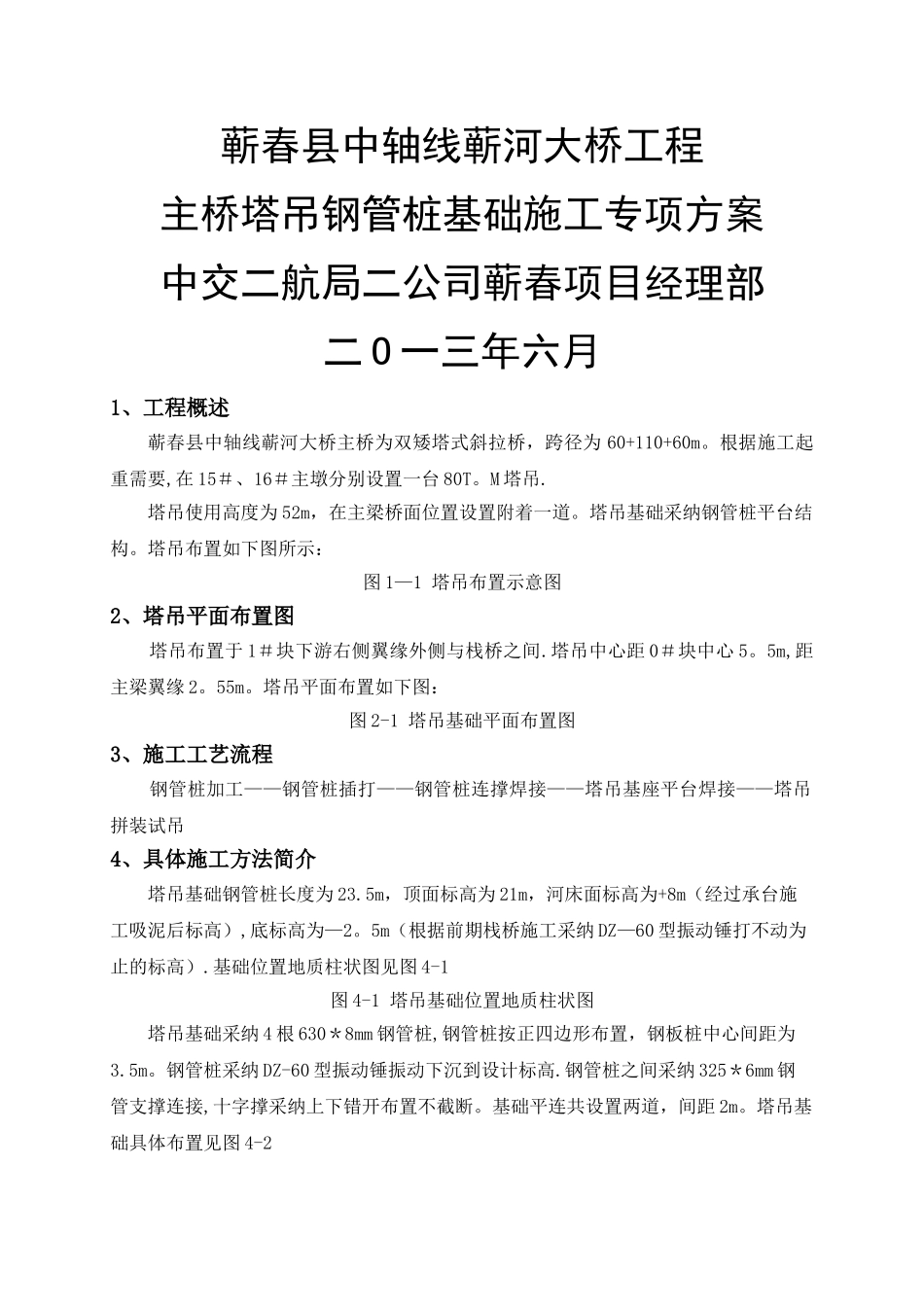

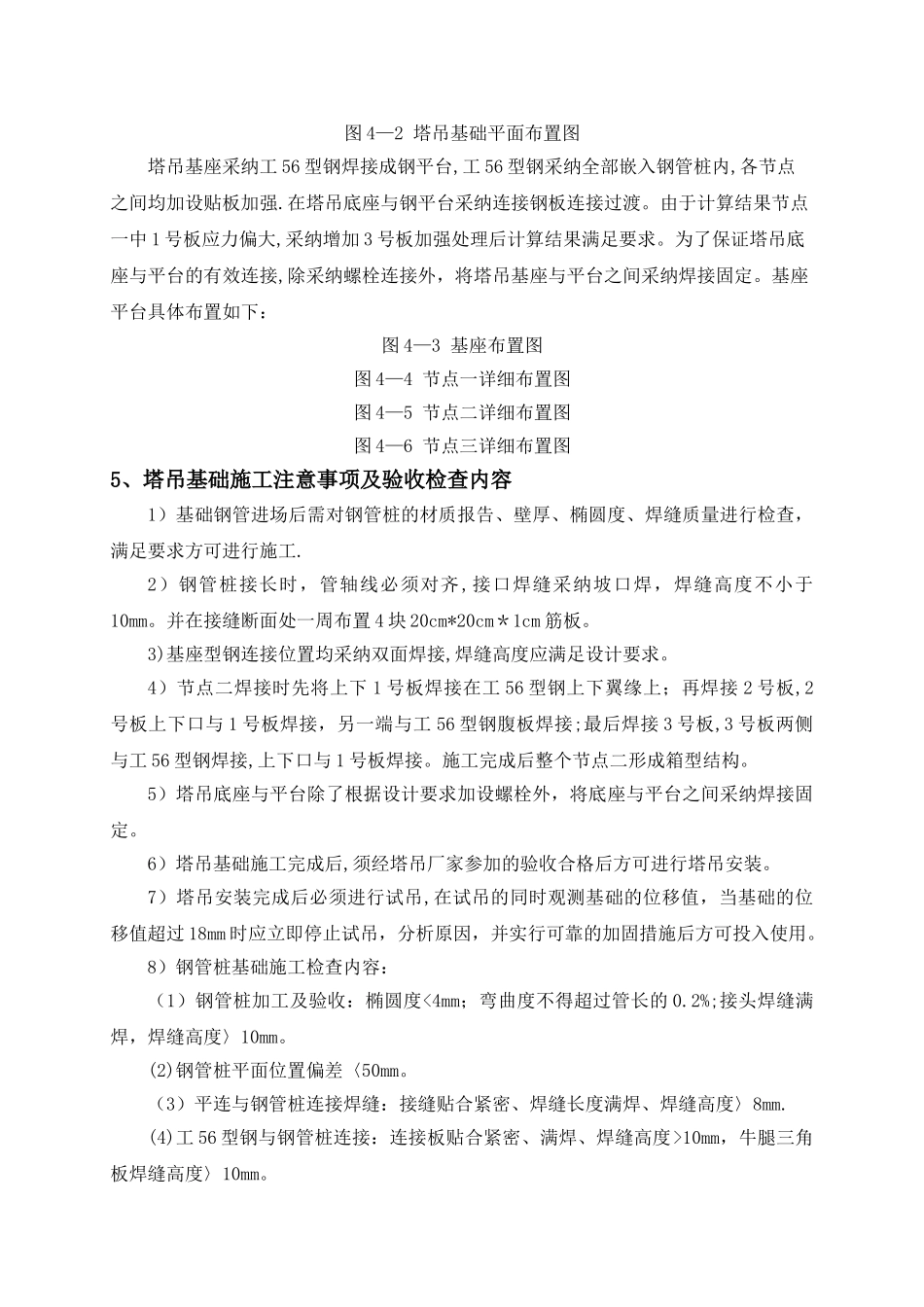

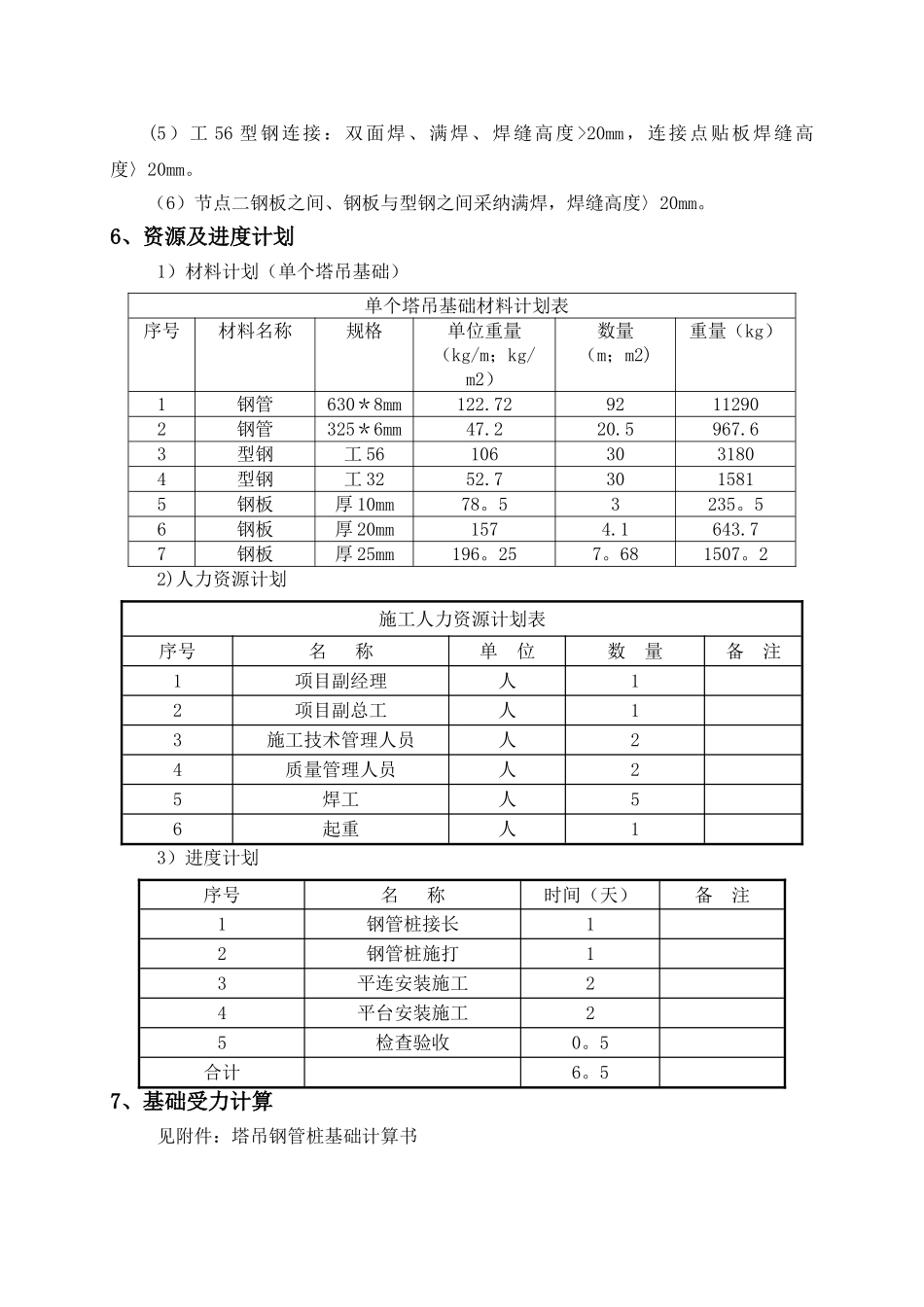

蕲春县中轴线蕲河大桥工程主桥塔吊钢管桩基础施工专项方案中交二航局二公司蕲春项目经理部二 O 一三年六月1、工程概述蕲春县中轴线蕲河大桥主桥为双矮塔式斜拉桥,跨径为 60+110+60m。根据施工起重需要,在 15#、16#主墩分别设置一台 80T。M 塔吊.塔吊使用高度为 52m,在主梁桥面位置设置附着一道。塔吊基础采纳钢管桩平台结构。塔吊布置如下图所示:图 1—1 塔吊布置示意图2、塔吊平面布置图 塔吊布置于 1#块下游右侧翼缘外侧与栈桥之间.塔吊中心距 0#块中心 5。5m,距主梁翼缘 2。55m。塔吊平面布置如下图:图 2-1 塔吊基础平面布置图3、施工工艺流程 钢管桩加工——钢管桩插打——钢管桩连撑焊接——塔吊基座平台焊接——塔吊拼装试吊4、具体施工方法简介塔吊基础钢管桩长度为 23.5m,顶面标高为 21m,河床面标高为+8m(经过承台施工吸泥后标高),底标高为—2。5m(根据前期栈桥施工采纳 DZ—60 型振动锤打不动为止的标高).基础位置地质柱状图见图 4-1图 4-1 塔吊基础位置地质柱状图塔吊基础采纳 4 根 630*8mm 钢管桩,钢管桩按正四边形布置,钢板桩中心间距为3.5m。钢管桩采纳 DZ-60 型振动锤振动下沉到设计标高.钢管桩之间采纳 325*6mm 钢管支撑连接,十字撑采纳上下错开布置不截断。基础平连共设置两道,间距 2m。塔吊基础具体布置见图 4-2图 4—2 塔吊基础平面布置图塔吊基座采纳工 56 型钢焊接成钢平台,工 56 型钢采纳全部嵌入钢管桩内,各节点之间均加设贴板加强.在塔吊底座与钢平台采纳连接钢板连接过渡。由于计算结果节点一中 1 号板应力偏大,采纳增加 3 号板加强处理后计算结果满足要求。为了保证塔吊底座与平台的有效连接,除采纳螺栓连接外,将塔吊基座与平台之间采纳焊接固定。基座平台具体布置如下:图 4—3 基座布置图图 4—4 节点一详细布置图图 4—5 节点二详细布置图图 4—6 节点三详细布置图5、塔吊基础施工注意事项及验收检查内容1)基础钢管进场后需对钢管桩的材质报告、壁厚、椭圆度、焊缝质量进行检查,满足要求方可进行施工.2)钢管桩接长时,管轴线必须对齐,接口焊缝采纳坡口焊,焊缝高度不小于10mm。并在接缝断面处一周布置 4 块 20cm*20cm*1cm 筋板。3)基座型钢连接位置均采纳双面焊接,焊缝高度应满足设计要求。4)节点二焊接时先将上下 1 号板焊接在工 56 型钢上下翼缘上;再焊接 2 号板,2号板上下口与 1 号板焊接,另一端与工 56 型钢腹板焊...
