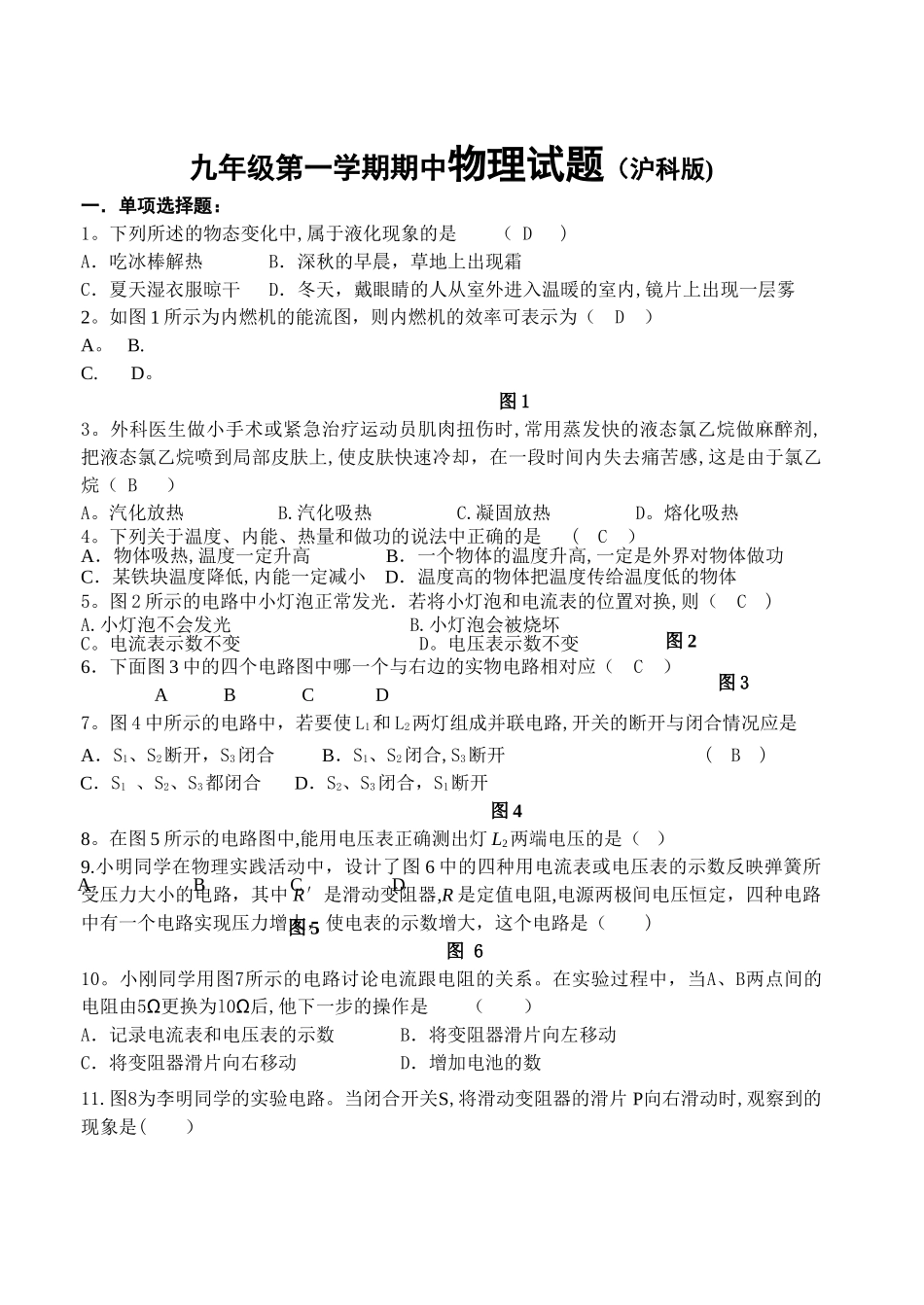

图 3九年级第一学期期中物理试题（沪科版)一．单项选择题：1
下列所述的物态变化中,属于液化现象的是 （ D )A．吃冰棒解热 B．深秋的早晨，草地上出现霜C．夏天湿衣服晾干 D．冬天，戴眼睛的人从室外进入温暖的室内,镜片上出现一层雾2
如图 1 所示为内燃机的能流图，则内燃机的效率可表示为（ D ）A
外科医生做小手术或紧急治疗运动员肌肉扭伤时,常用蒸发快的液态氯乙烷做麻醉剂,把液态氯乙烷喷到局部皮肤上,使皮肤快速冷却，在一段时间内失去痛苦感,这是由于氯乙烷（ B ）A
汽化放热 B
汽化吸热 C
凝固放热 D
下列关于温度、内能、热量和做功的说法中正确的是 ( C ） A．物体吸热,温度一定升高 B．一个物体的温度升高,一定是外界对物体做功C．某铁块温度降低,内能一定减小 D．温度高的物体把温度传给温度低的物体5
图 2 所示的电路中小灯泡正常发光．若将小灯泡和电流表的位置对换,则（ C )A
小灯泡不会发光 B
小灯泡会被烧坏C
电流表示数不变 D
电压表示数不变6．下面图 3 中的四个电路图中哪一个与右边的实物电路相对应（ C ）A B C D7
图 4 中所示的电路中，若要使 L1和 L2两灯组成并联电路,开关的断开与闭合情况应是 A．S1、S2断开，S3闭合 B．S1、S2闭合,S3断开 ( B )C．S1 、S2、S3都闭合 D．S2、S3闭合，S1断开图 48
在图 5 所示的电路图中,能用电压表正确测出灯 L2两端电压的是（ ）9
小明同学在物理实践活动中，设计了图 6 中的四种用电流表或电压表的示数反映弹簧所受压力大小的电路，其中 R′是滑动变阻器,R 是定值电阻,电源两极间电压恒定，四种电路中有一个电路实现压力增大，使电表的示数增大，这个电路是（ )图 610
小刚同学用图7所示的电路讨论电流跟电阻的关系
