九江渔光互补发电项目施工方案VIP专享

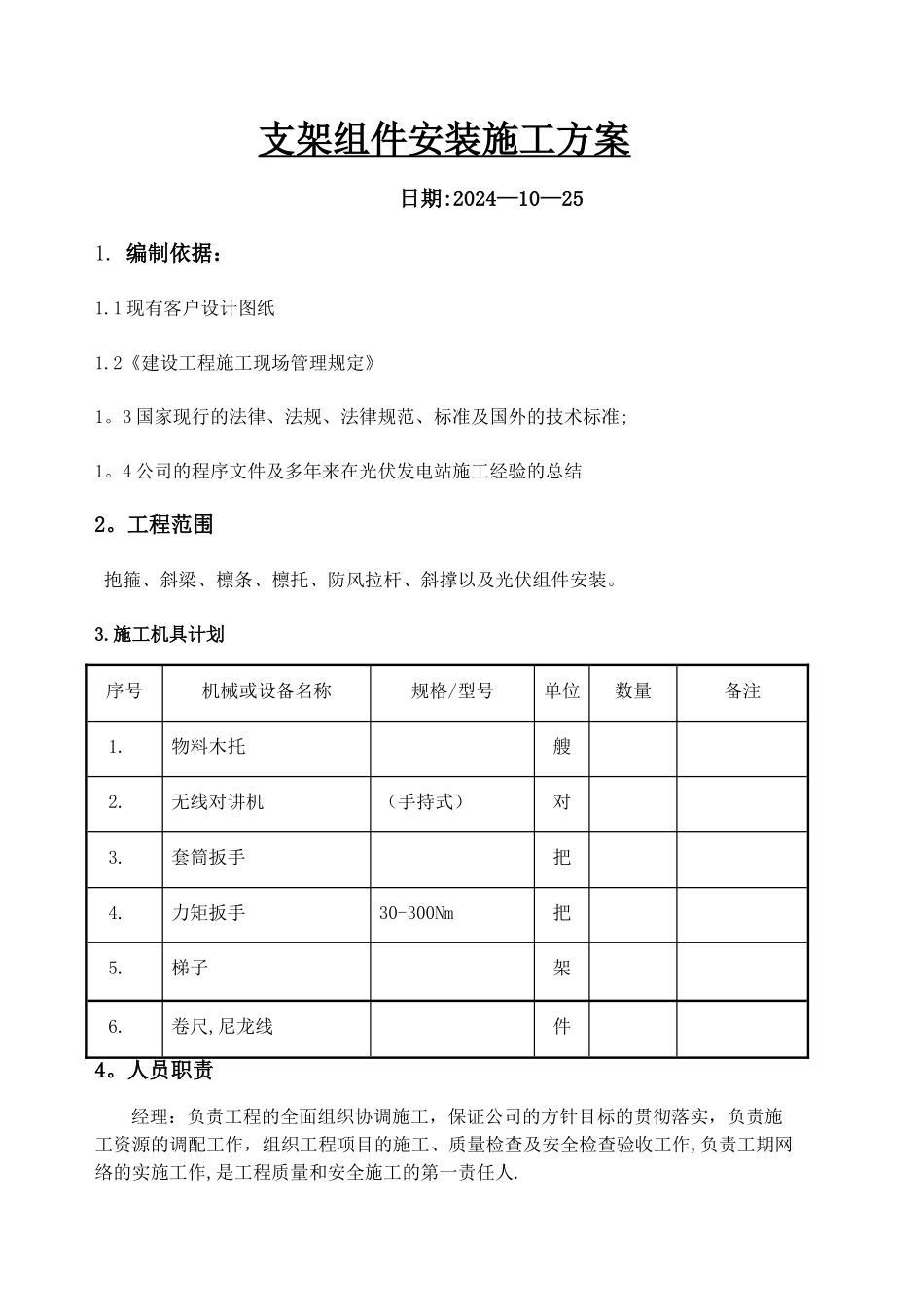

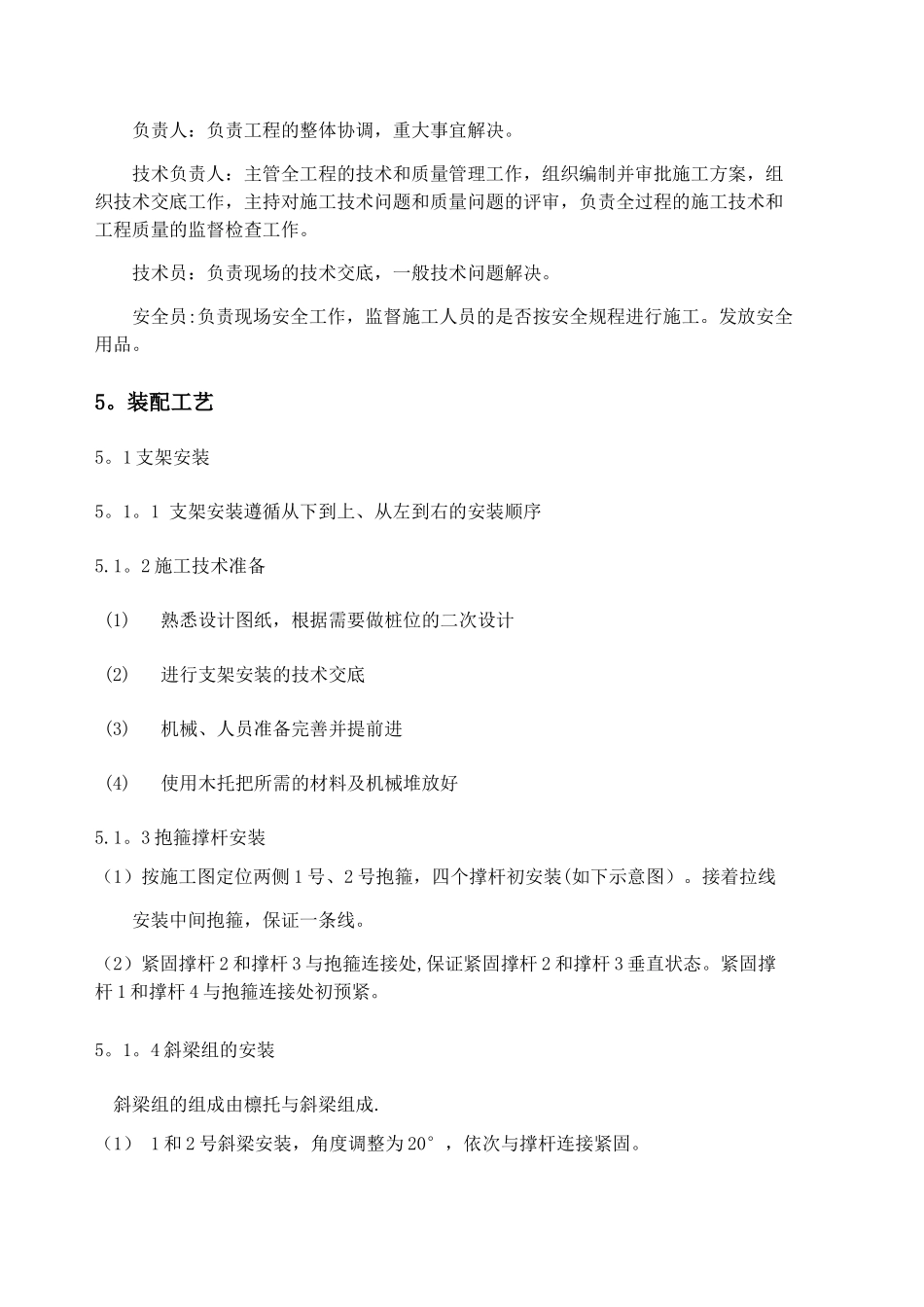

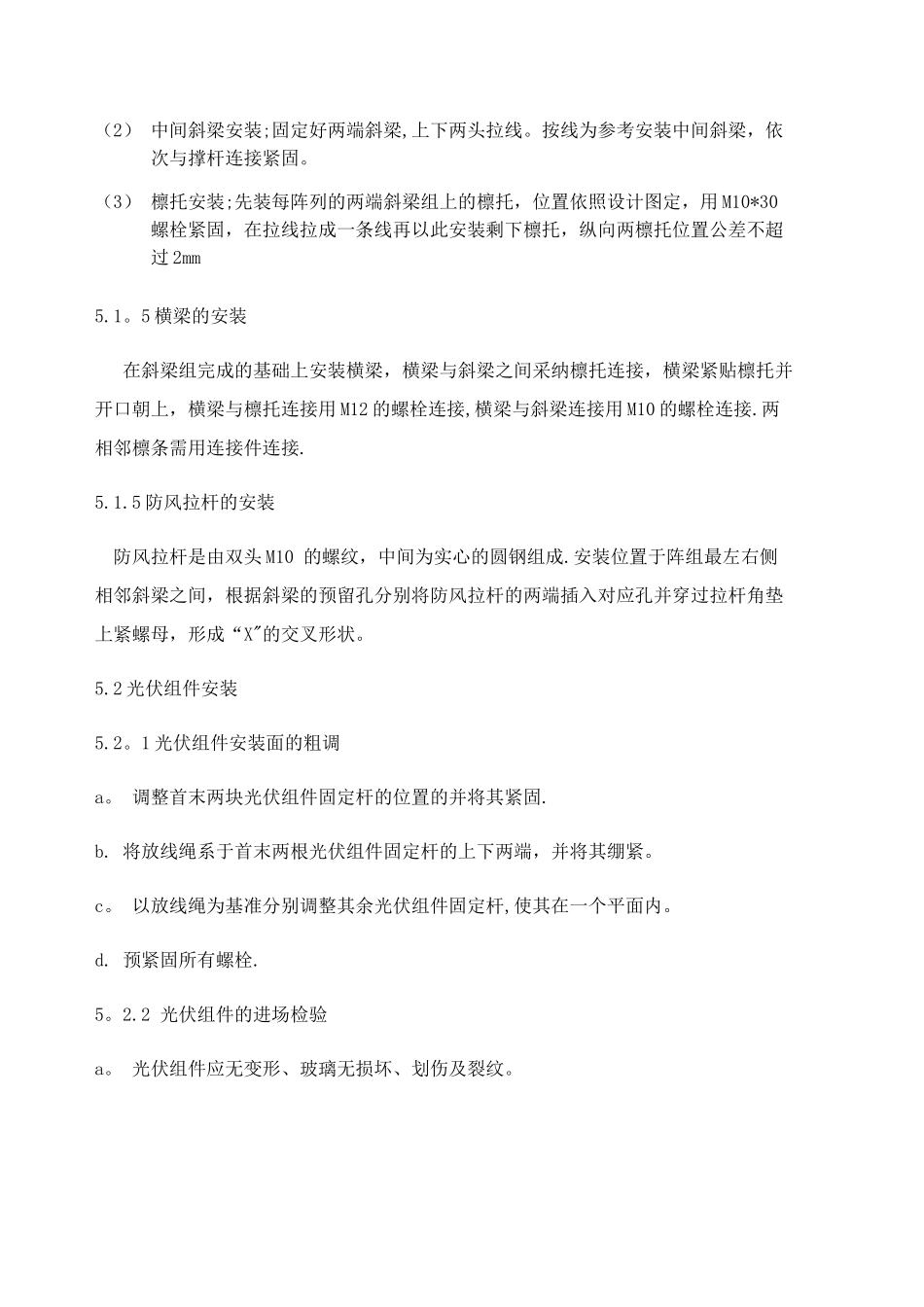

支架组件安装施工方案日期:2024—10—251. 编制依据：1.1 现有客户设计图纸1.2《建设工程施工现场管理规定》1。3 国家现行的法律、法规、法律规范、标准及国外的技术标准;1。4 公司的程序文件及多年来在光伏发电站施工经验的总结2。工程范围 抱箍、斜梁、檩条、檩托、防风拉杆、斜撑以及光伏组件安装。3.施工机具计划序号机械或设备名称规格/型号单位数量备注1.物料木托艘2.无线对讲机（手持式）对3.套筒扳手把4.力矩扳手30-300Nm把5.梯子架6.卷尺,尼龙线件4。人员职责经理：负责工程的全面组织协调施工，保证公司的方针目标的贯彻落实，负责施工资源的调配工作，组织工程项目的施工、质量检查及安全检查验收工作,负责工期网络的实施工作,是工程质量和安全施工的第一责任人.负责人：负责工程的整体协调，重大事宜解决。技术负责人：主管全工程的技术和质量管理工作，组织编制并审批施工方案，组织技术交底工作，主持对施工技术问题和质量问题的评审，负责全过程的施工技术和工程质量的监督检查工作。 技术员：负责现场的技术交底，一般技术问题解决。 安全员:负责现场安全工作，监督施工人员的是否按安全规程进行施工。发放安全用品。5。装配工艺5。1 支架安装5。1。1 支架安装遵循从下到上、从左到右的安装顺序5.1。2 施工技术准备(1)熟悉设计图纸，根据需要做桩位的二次设计(2)进行支架安装的技术交底(3)机械、人员准备完善并提前进(4)使用木托把所需的材料及机械堆放好5.1。3 抱箍撑杆安装（1）按施工图定位两侧 1 号、2 号抱箍，四个撑杆初安装(如下示意图）。接着拉线安装中间抱箍，保证一条线。（2）紧固撑杆 2 和撑杆 3 与抱箍连接处,保证紧固撑杆 2 和撑杆 3 垂直状态。紧固撑杆 1 和撑杆 4 与抱箍连接处初预紧。5。1。4 斜梁组的安装斜梁组的组成由檩托与斜梁组成.（1） 1 和 2 号斜梁安装，角度调整为 20°，依次与撑杆连接紧固。（2） 中间斜梁安装;固定好两端斜梁,上下两头拉线。按线为参考安装中间斜梁，依次与撑杆连接紧固。（3） 檩托安装;先装每阵列的两端斜梁组上的檩托，位置依照设计图定，用 M10*30螺栓紧固，在拉线拉成一条线再以此安装剩下檩托，纵向两檩托位置公差不超过 2mm5.1。5 横梁的安装在斜梁组完成的基础上安装横梁，横梁与斜梁之间采纳檩托连接，横梁紧贴檩托并开口朝上，横梁与檩托连接用 M12 的螺栓连接,横梁与斜梁连接用 M10 的螺栓连接.两相邻檩条需用连接件连接.5.1...
