二期吹填工程施工组织设计

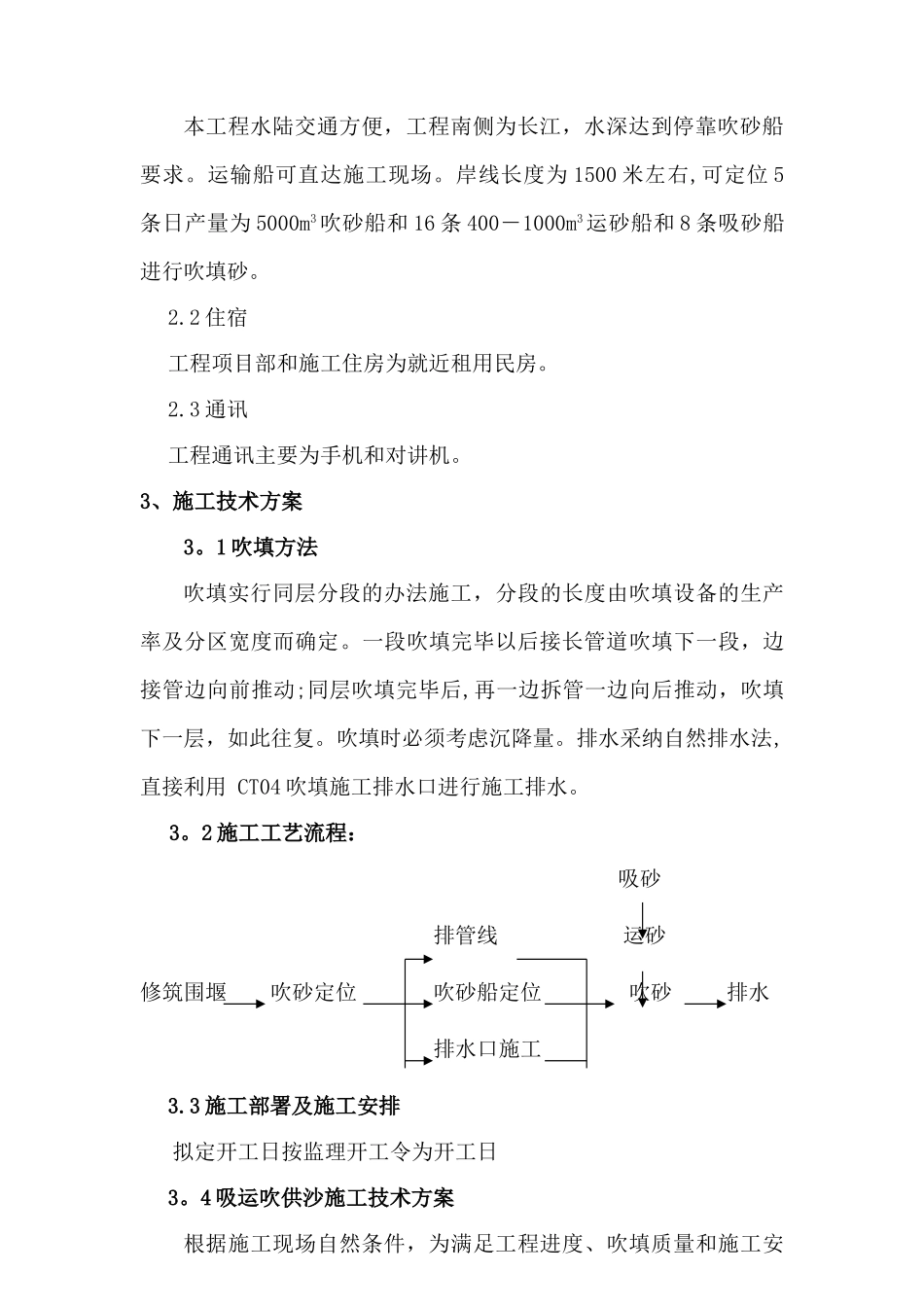

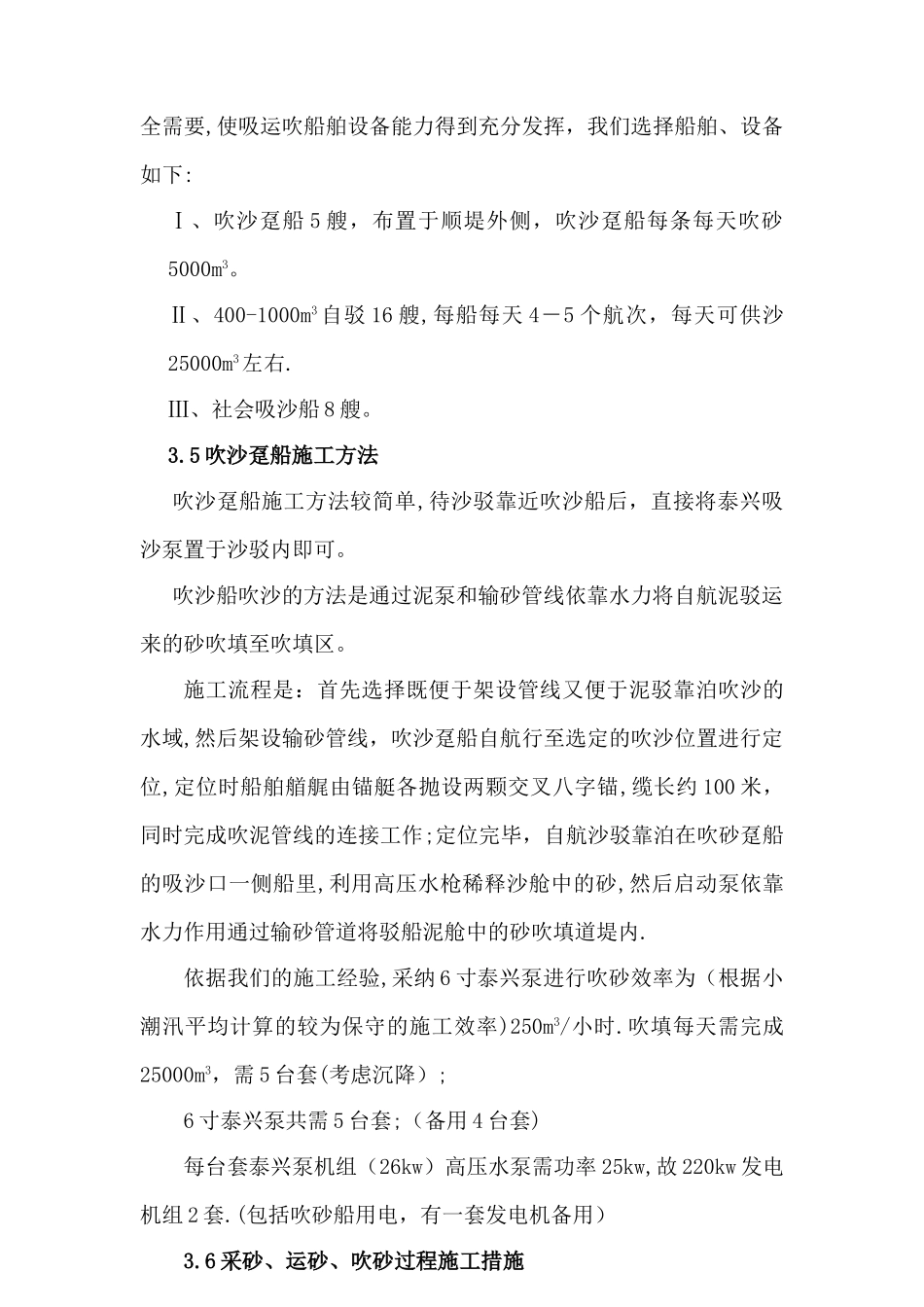

宏华海洋油气装备（江苏）有限公司启东制造基地后方陆域二期吹填工程施工组织设计编制单位:上海申鼎市政科技实业有限公司编制日期：二○一○年八月1、工程概况工程建设地点为: 启东市寅阳镇戤效村宏华海洋制造基地；工程内容： 宏华海洋油气装备启东制造基地（去除 CT01—CT04 的部分、生活区地基处理部分和东北侧已吹填至设计标高的部分)吹填至设计验收标高.场地面积约 178，321。36m2。设计验收标高:场地吹填设计验收标高为 1985 国家高程基准 4。6 m。填料要求土方砂含泥量（即小于不大于 74μm 的颗粒粒径）不大于 10％；合同工程量为71。208 万立方米。资金来源：自筹 ；合同工期：总日历天数 70 天。质量标准： 达到《疏浚与吹填工程质量检验标准》《港口工程质量检验评定标准 JTJ221—98》合格.2、施工现场平面布置2.1 交通本工程水陆交通方便，工程南侧为长江，水深达到停靠吹砂船要求。运输船可直达施工现场。岸线长度为 1500 米左右,可定位 5条日产量为 5000m3吹砂船和 16 条 400－1000m3运砂船和 8 条吸砂船进行吹填砂。2.2 住宿工程项目部和施工住房为就近租用民房。2.3 通讯工程通讯主要为手机和对讲机。3、施工技术方案 3。1 吹填方法吹填实行同层分段的办法施工，分段的长度由吹填设备的生产率及分区宽度而确定。一段吹填完毕以后接长管道吹填下一段，边接管边向前推动;同层吹填完毕后,再一边拆管一边向后推动，吹填下一层，如此往复。吹填时必须考虑沉降量。排水采纳自然排水法,直接利用 CT04 吹填施工排水口进行施工排水。3。2 施工工艺流程： 吸砂 排管线运砂修筑围堰 吹砂定位 吹砂船定位 吹砂 排水 排水口施工3.3 施工部署及施工安排拟定开工日按监理开工令为开工日3。4 吸运吹供沙施工技术方案根据施工现场自然条件，为满足工程进度、吹填质量和施工安全需要,使吸运吹船舶设备能力得到充分发挥，我们选择船舶、设备如下:Ⅰ、吹沙趸船 5 艘，布置于顺堤外侧，吹沙趸船每条每天吹砂5000m3。Ⅱ、400-1000m3 自驳 16 艘,每船每天 4－5 个航次，每天可供沙25000m3左右.Ⅲ、社会吸沙船 8 艘。3.5 吹沙趸船施工方法吹沙趸船施工方法较简单,待沙驳靠近吹沙船后，直接将泰兴吸沙泵置于沙驳内即可。吹沙船吹沙的方法是通过泥泵和输砂管线依靠水力将自航泥驳运来的砂吹填至吹填区。施工流程是：首先选择既便于架设管线又便于泥驳靠泊吹沙的水域,然后架设输砂管线，吹沙趸船自航行...
