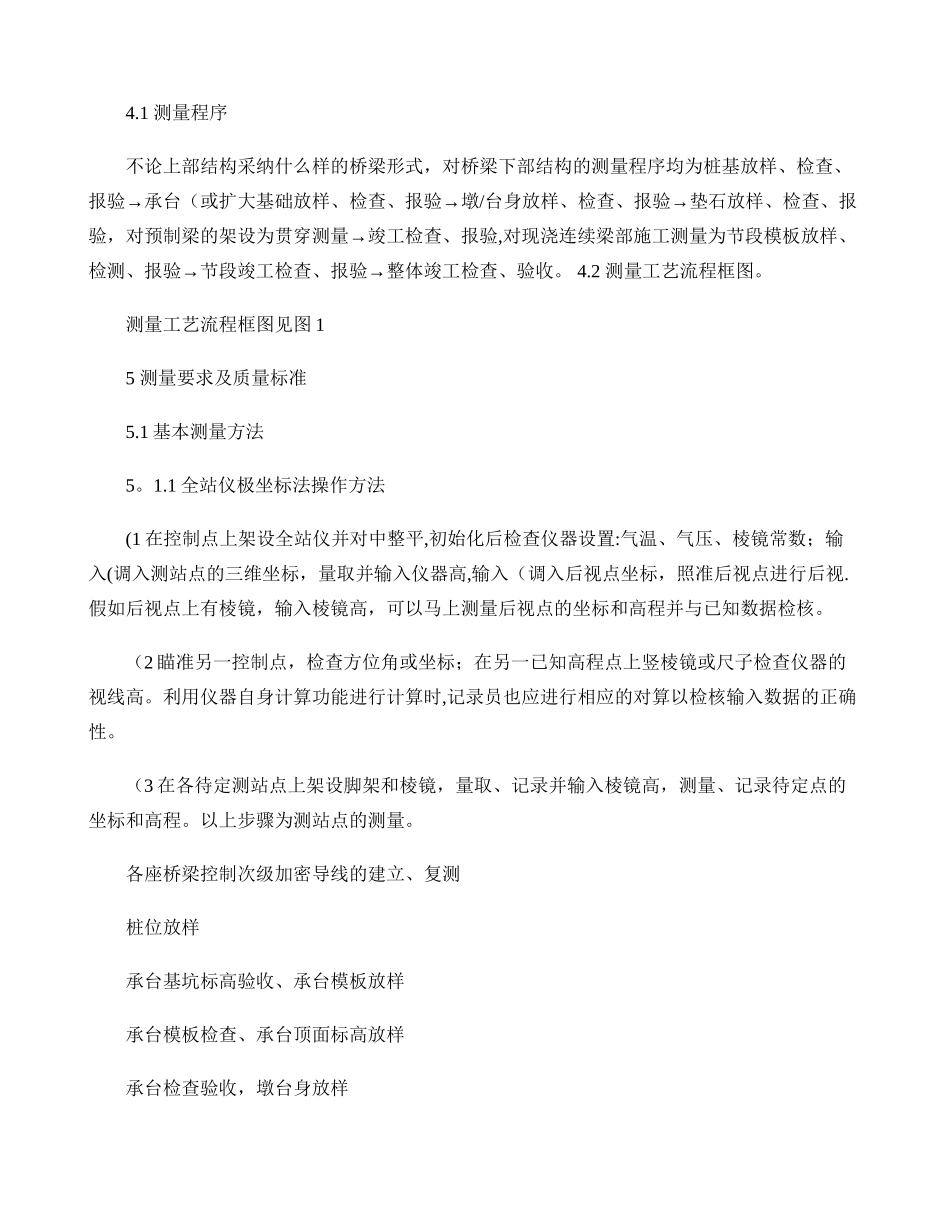

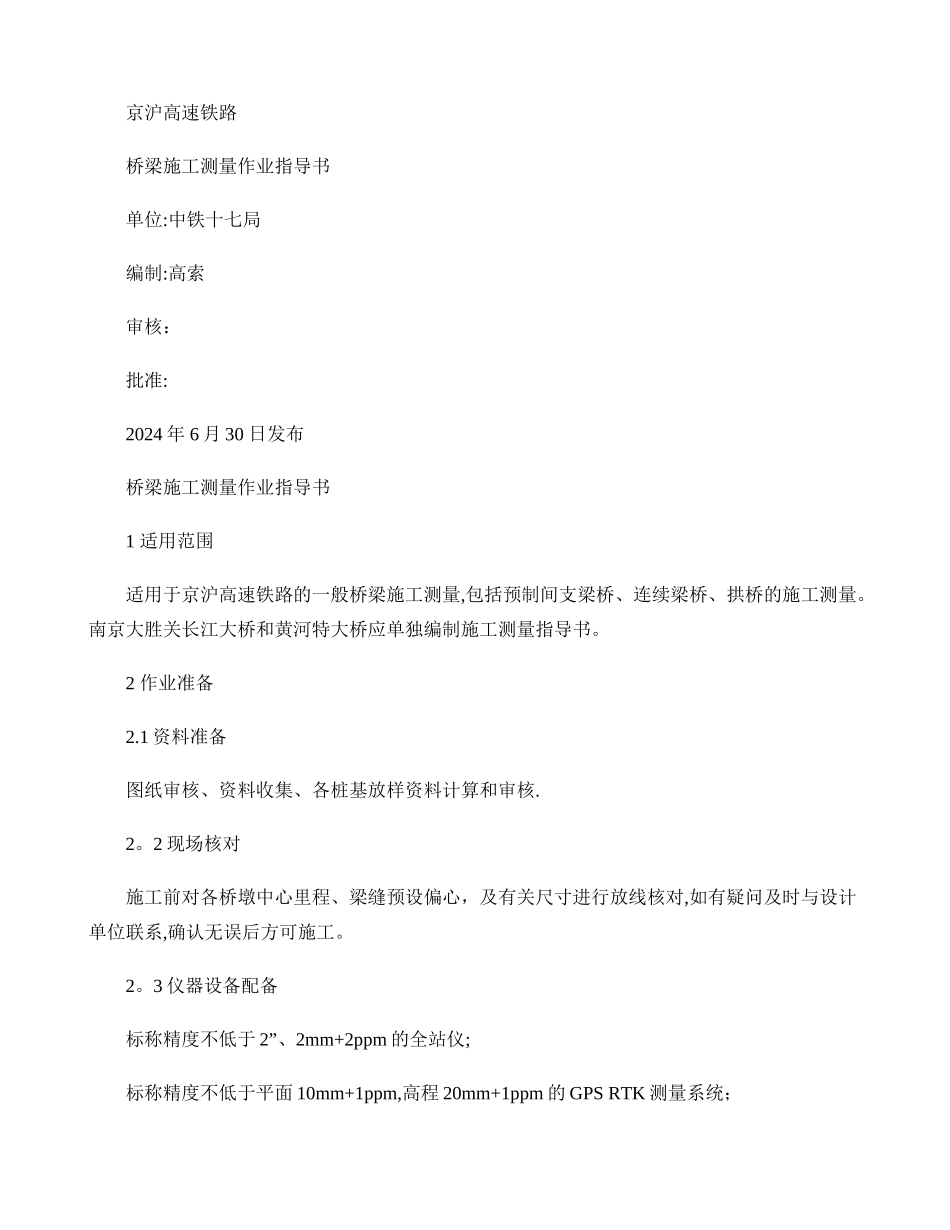

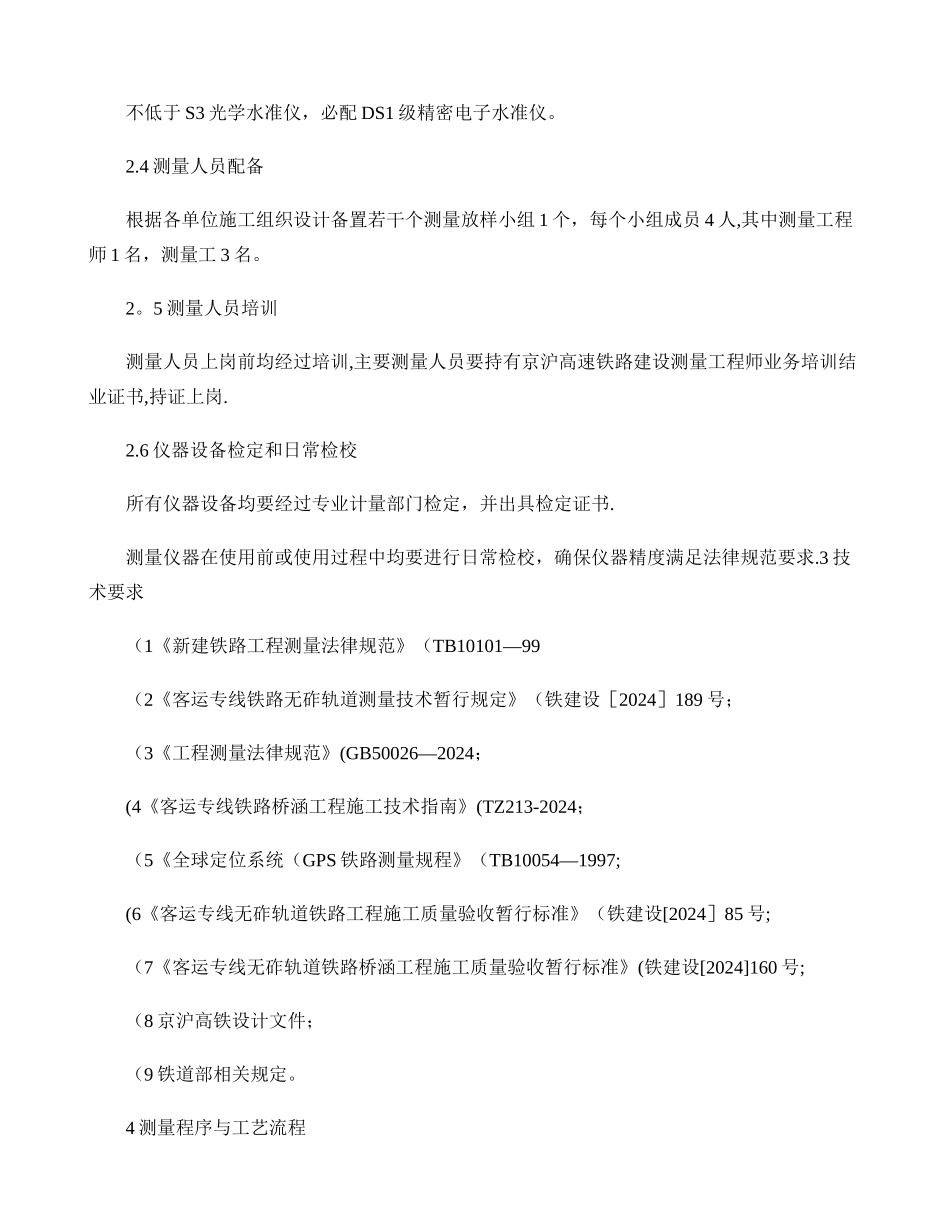

京沪高速铁路桥梁施工测量作业指导书单位:中铁十七局编制:高索审核:批准:2024 年 6 月 30 日发布桥梁施工测量作业指导书1 适用范围适用于京沪高速铁路的一般桥梁施工测量,包括预制间支梁桥、连续梁桥、拱桥的施工测量。南京大胜关长江大桥和黄河特大桥应单独编制施工测量指导书。2 作业准备2.1 资料准备图纸审核、资料收集、各桩基放样资料计算和审核.2。2 现场核对施工前对各桥墩中心里程、梁缝预设偏心,及有关尺寸进行放线核对,如有疑问及时与设计单位联系,确认无误后方可施工。2。3 仪器设备配备标称精度不低于 2”、2mm+2ppm 的全站仪;标称精度不低于平面 10mm+1ppm,高程 20mm+1ppm 的 GPS RTK 测量系统;不低于 S3 光学水准仪,必配 DS1 级精密电子水准仪。2.4 测量人员配备根据各单位施工组织设计备置若干个测量放样小组 1 个,每个小组成员 4 人,其中测量工程师 1 名,测量工 3 名。2。5 测量人员培训测量人员上岗前均经过培训,主要测量人员要持有京沪高速铁路建设测量工程师业务培训结业证书,持证上岗.2.6 仪器设备检定和日常检校所有仪器设备均要经过专业计量部门检定,并出具检定证书.测量仪器在使用前或使用过程中均要进行日常检校,确保仪器精度满足法律规范要求.3 技术要求(1《新建铁路工程测量法律规范》(TB10101—99(2《客运专线铁路无砟轨道测量技术暂行规定》(铁建设[2024]189 号;(3《工程测量法律规范》(GB50026—2024;(4《客运专线铁路桥涵工程施工技术指南》(TZ213-2024;(5《全球定位系统(GPS 铁路测量规程》(TB10054—1997;(6《客运专线无砟轨道铁路工程施工质量验收暂行标准》(铁建设[2024]85 号;(7《客运专线无砟轨道铁路桥涵工程施工质量验收暂行标准》(铁建设[2024]160 号;(8 京沪高铁设计文件;(9 铁道部相关规定。4 测量程序与工艺流程4.1 测量程序不论上部结构采纳什么样的桥梁形式,对桥梁下部结构的测量程序均为桩基放样、检查、→→报验承台(或扩大基础放样、检查、报验墩/→台身放样、检查、报验垫石放样、检查、报→验,对预制梁的架设为贯穿测量竣工检查、报验,对现浇连续梁部施工测量为节段模板放样、→→ 检测、报验节段竣工检查、报验整体竣工检查、验收。 4.2 测量工艺流程框图。测量工艺流程框图见图 15 测量要求及质量标准5.1 基本测量方法5。1.1 全站仪极坐标法操作方法(1 在控制点上架设全站仪并对中整平,初始化后检查仪器设置...
