人民医院屋面策划鲁班奖完整版

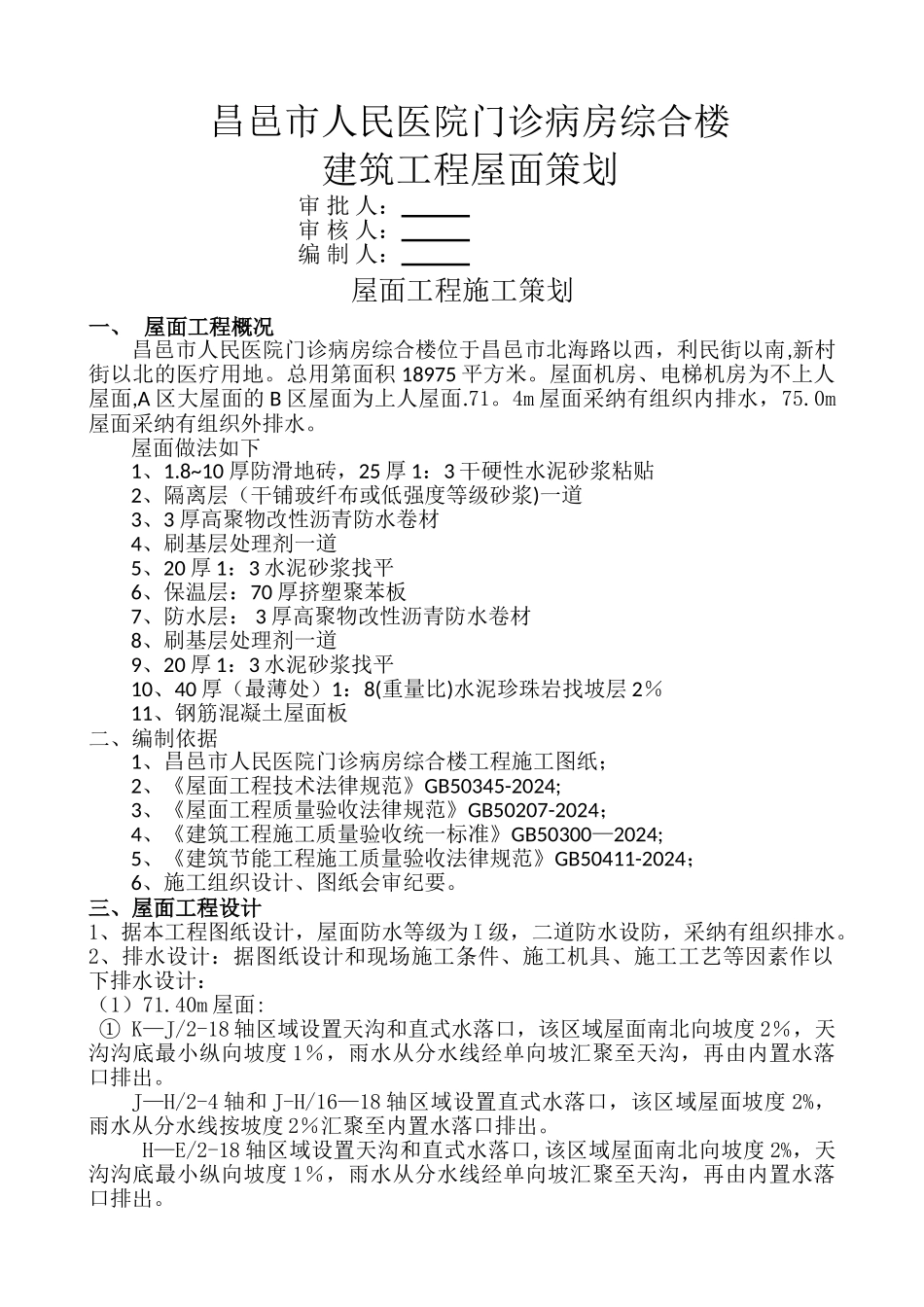

人民医院屋面策划鲁班奖完整版_第1页
1/10

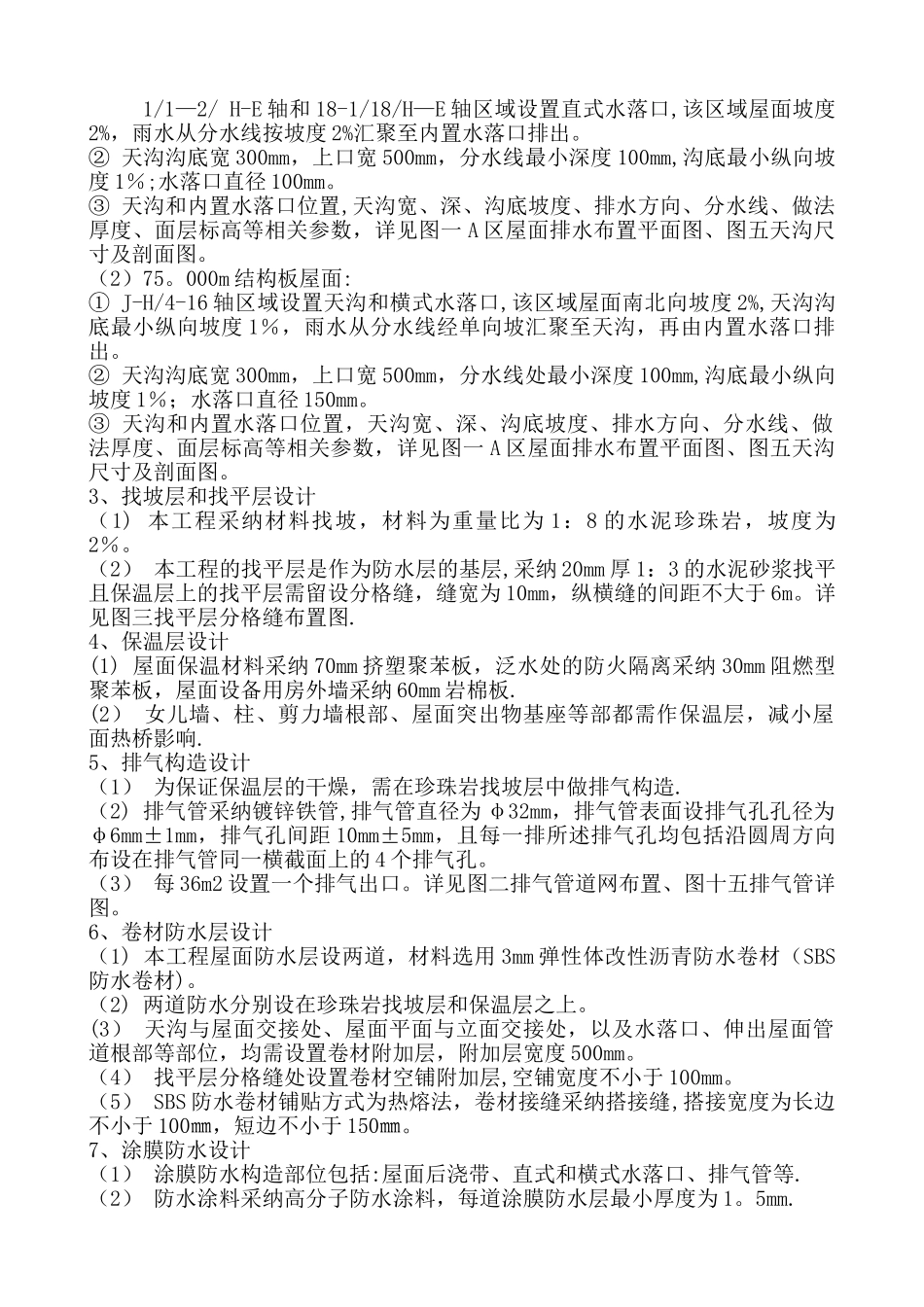

人民医院屋面策划鲁班奖完整版_第2页
2/10

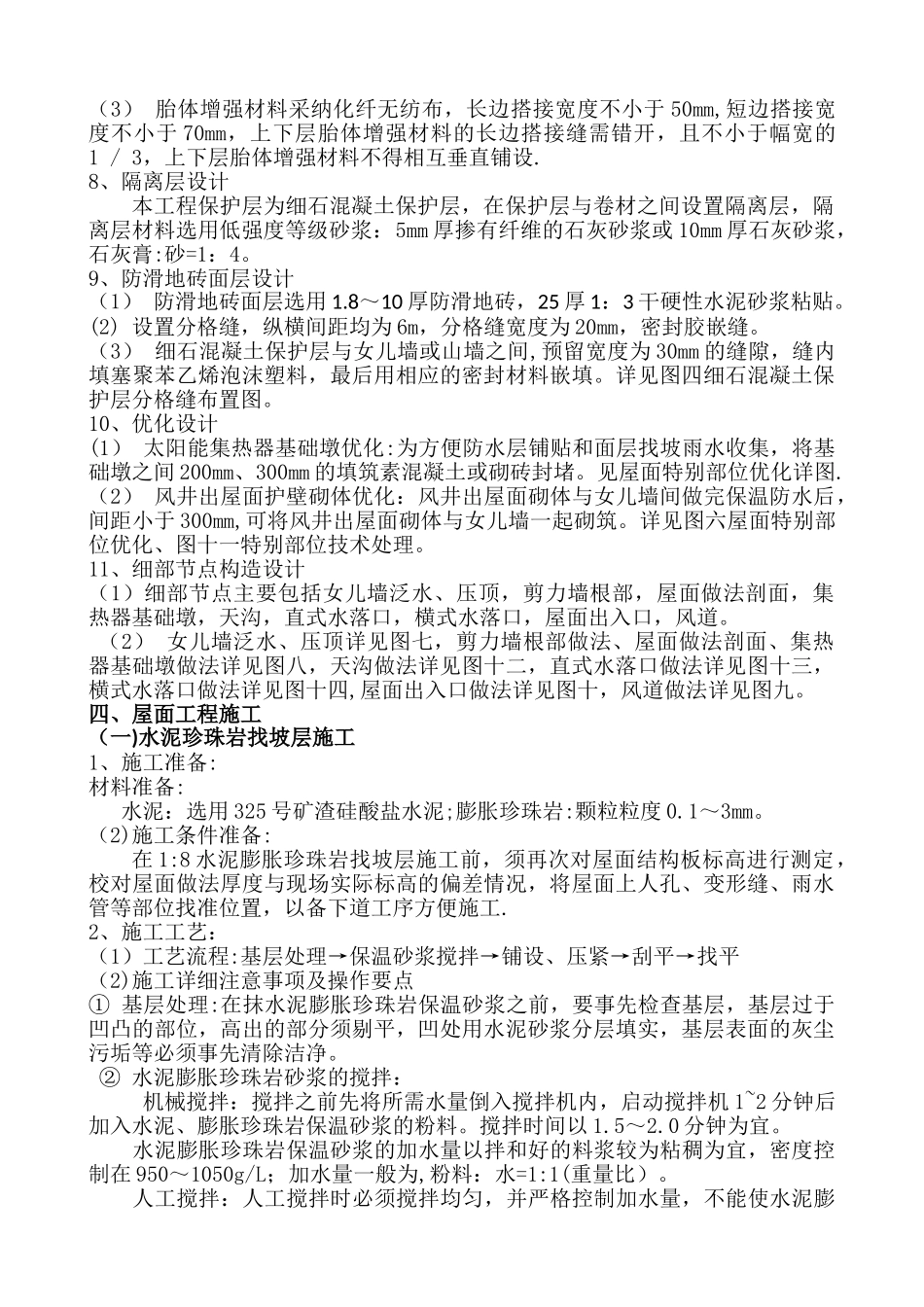

人民医院屋面策划鲁班奖完整版_第3页
3/10
昌邑市人民医院门诊病房综合楼建筑工程屋面策划审 批 人: 审 核 人: 编 制 人: 屋面工程施工策划一、 屋面工程概况昌邑市人民医院门诊病房综合楼位于昌邑市北海路以西,利民街以南,新村街以北的医疗用地。总用第面积 18975 平方米。屋面机房、电梯机房为不上人屋面,A 区大屋面的 B 区屋面为上人屋面.71。4m 屋面采纳有组织内排水,75.0m屋面采纳有组织外排水。屋面做法如下1、1.8~10 厚防滑地砖,25 厚 1:3 干硬性水泥砂浆粘贴 2、隔离层(干铺玻纤布或低强度等级砂浆)一道 3、3 厚高聚物改性沥青防水卷材 4、刷基层处理剂一道5、20 厚 1:3 水泥砂浆找平 6、保温层:70 厚挤塑聚苯板 7、防水层: 3 厚高聚物改性沥青防水卷材8、刷基层处理剂一道9、20 厚 1:3 水泥砂浆找平 10、40 厚(最薄处)1:8(重量比)水泥珍珠岩找坡层 2%11、钢筋混凝土屋面板二、编制依据1、昌邑市人民医院门诊病房综合楼工程施工图纸;2、《屋面工程技术法律规范》GB50345-2024;3、《屋面工程质量验收法律规范》GB50207-2024;4、《建筑工程施工质量验收统一标准》GB50300—2024;5、《建筑节能工程施工质量验收法律规范》GB50411-2024;6、施工组织设计、图纸会审纪要。 三、屋面工程设计1、据本工程图纸设计,屋面防水等级为 I 级,二道防水设防,采纳有组织排水。2、排水设计:据图纸设计和现场施工条件、施工机具、施工工艺等因素作以下排水设计:(1)71.40m 屋面:① K—J/2-18 轴区域设置天沟和直式水落口,该区域屋面南北向坡度 2%,天沟沟底最小纵向坡度 1%,雨水从分水线经单向坡汇聚至天沟,再由内置水落口排出。J—H/2-4 轴和 J-H/16—18 轴区域设置直式水落口,该区域屋面坡度 2%,雨水从分水线按坡度 2%汇聚至内置水落口排出。H—E/2-18 轴区域设置天沟和直式水落口,该区域屋面南北向坡度 2%,天沟沟底最小纵向坡度 1%,雨水从分水线经单向坡汇聚至天沟,再由内置水落口排出。1/1—2/ H-E 轴和 18-1/18/H—E 轴区域设置直式水落口,该区域屋面坡度2%,雨水从分水线按坡度 2%汇聚至内置水落口排出。② 天沟沟底宽 300mm,上口宽 500mm,分水线最小深度 100mm,沟底最小纵向坡度 1%;水落口直径 100mm。③ 天沟和内置水落口位置,天沟宽、深、沟底坡度、排水方向、分水线、做法厚度、面层标高等相关参数,详见图一 A 区屋面排水布置平面图、图五天沟尺寸及剖面图。(2)75。000m ...
