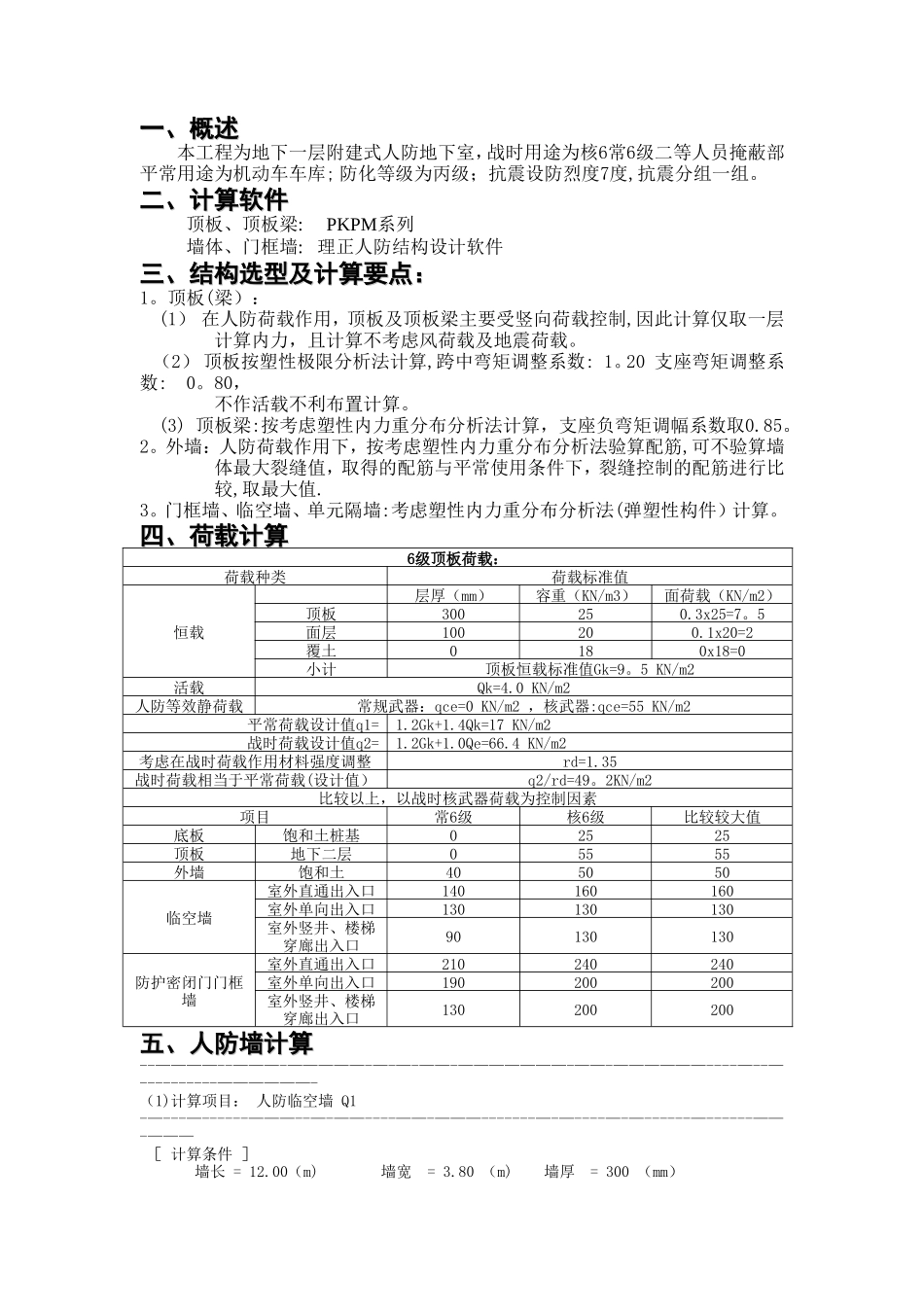

人防地下室计算书xg

一、一、概述概述本工程为地下一层附建式人防地下室，战时用途为核6常6级二等人员掩蔽部平常用途为机动车车库; 防化等级为丙级；抗震设防烈度7度,抗震分组一组。二、计算软件二、计算软件顶板、顶板梁: PKPM系列 墙体、门框墙: 理正人防结构设计软件 三、三、结构选型及计算要点：结构选型及计算要点：1。顶板(梁）： (1） 在人防荷载作用，顶板及顶板梁主要受竖向荷载控制,因此计算仅取一层计算内力，且计算不考虑风荷载及地震荷载。 （2） 顶板按塑性极限分析法计算,跨中弯矩调整系数: 1。20 支座弯矩调整系数: 0。80，不作活载不利布置计算。 (3) 顶板梁:按考虑塑性内力重分布分析法计算，支座负弯矩调幅系数取0.85。2。外墙：人防荷载作用下，按考虑塑性内力重分布分析法验算配筋,可不验算墙体最大裂缝值，取得的配筋与平常使用条件下，裂缝控制的配筋进行比较,取最大值.3。门框墙、临空墙、单元隔墙:考虑塑性内力重分布分析法(弹塑性构件）计算。四、荷载计算四、荷载计算6级顶板荷载：荷载种类荷载标准值恒载层厚（mm）容重（KN/m3）面荷载（KN/m2）顶板300250.3x25=7。5面层100200.1x20=2覆土0180x18=0小计顶板恒载标准值Gk=9。5 KN/m2活载Qk=4.0 KN/m2人防等效静荷载常规武器：qce=0 KN/m2 ，核武器:qce=55 KN/m2平常荷载设计值q1=1.2Gk+1.4Qk=17 KN/m2战时荷载设计值q2=1.2Gk+1.0Qe=66.4 KN/m2考虑在战时荷载作用材料强度调整rd=1.35战时荷载相当于平常荷载(设计值）q2/rd=49。2KN/m2比较以上，以战时核武器荷载为控制因素项目常6级核6级比较较大值底板饱和土桩基02525顶板地下二层05555外墙饱和土405050临空墙室外直通出入口140160160室外单向出入口130130130室外竖井、楼梯穿廊出入口90130130防护密闭门门框墙室外直通出入口210240240室外单向出入口190200200室外竖井、楼梯穿廊出入口130200200五、人防墙计算五、人防墙计算--————--———-—————-—-—-——-———————-——-——————----—--—----------——————-（1)计算项目： 人防临空墙 Q1-—---—------———--—-——----——-———-------—-—----—-—------—------——-——— ［ 计算条件 ］墙长 = 12.00（m) 墙宽 = 3.80 （m) 墙厚 = 300 （mm）墙面均布荷载: 130。00 （kN/m^2)竖向均布荷载: 500.00 (kN/m)砼强度等级: C40 纵筋级别： HRB400 配筋计算as (mm）：: 20 （mm） 跨中弯矩调整系数...
