人防地下车库专项监理实施细则

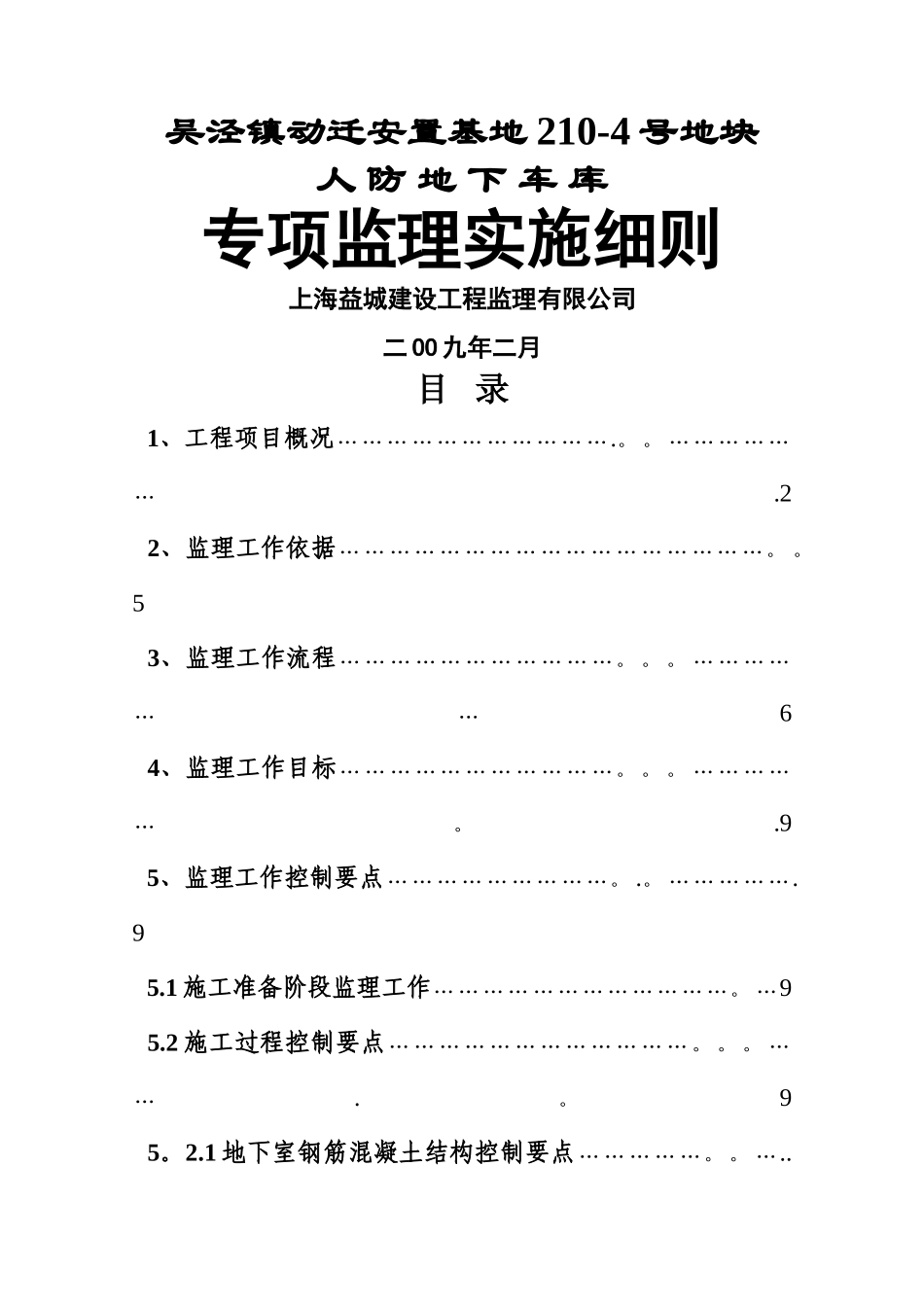

吴泾镇动迁安置基地 210-4 号地块人 防 地 下 车 库专项监理实施细则上海益城建设工程监理有限公司二 OO 九年二月目 录 1、工程项目概况…………………………….。。……………….2 2、监理工作依据……………………………………………。。5 3、监理工作流程……………………………。。。………………6 4、监理工作目标……………………………。。。……………。.9 5、监理工作控制要点………………………。.。…………….9 5.1 施工准备阶段监理工作………………………………。…9 5.2 施工过程控制要点………………………………。。。…….。9 5。2.1 地下室钢筋混凝土结构控制要点……………。。…..…..9 5。2.2 孔口防护设施控制要点………………………….。.…..14 5.2.3 管道设备安装控制要点………………………….。.…..15 5。3 检验过程控制要点……………………………….……。.20 6、监理工作方法和措施………………………………….。22吴泾镇动迁安置基地210—4 号地块人 防 地 下 车 库专 项 监 理 实 施 细 则1、工程项目概况本工程为单建式地下一层人防车库,总建筑面积 11689㎡，其中人防建筑面积6557㎡，非人防建筑面积 5132㎡。战时划分为 4 个人防防护单元和 1 个人防移动电站。埋置深度 5。10m，其中水泵房埋置深度 6.20m，工事上部为小区内集中硬地和绿化，覆土厚度为 1。00m。车库顶板面设计标高±0.00 相当于绝对标高3.50m，小区内道路面设计标高 1。00m，相当于绝对标高 4.50m。层高 3。45m,净高 3。00m。（1)结构工程本工程为现浇钢筋混凝土板柱结构，地震设防烈度为 7 度，抗震等级为三级，结构安全等级为 2 级，设计使用年限为 50 年。顶板厚 450mm，底板厚 500mm，外墙、临空墙、防护单元间隔墙厚 300mm。800 宽后浇带 9 条，后浇带底板、墙板、顶板贯穿.结构混凝土强度等级 C30，基础垫层 C15，混凝土抗渗等级 P6。加砌墙体为小型混凝土砌块，砌块强度为 MU15，预拌商品砂浆标号 M7.5。本工程抗拔桩采纳预应力高强混凝土管桩，采纳图集《先张法预应力混凝土管桩》2000 沪 G502.抗拔桩桩型为 PHC A400 80 18，共 561 根。做六组单桩竖向抗拔静载荷试验，抗拔桩单桩竖向抗拔承载力设计值为 220KN。试拔桩桩型为PHC AB400 80 23,锚压桩桩型为 PHC A400 80 23。抗拔桩桩端进入 1—1粘土层。桩身质量检测采纳低应变动测法，动...
