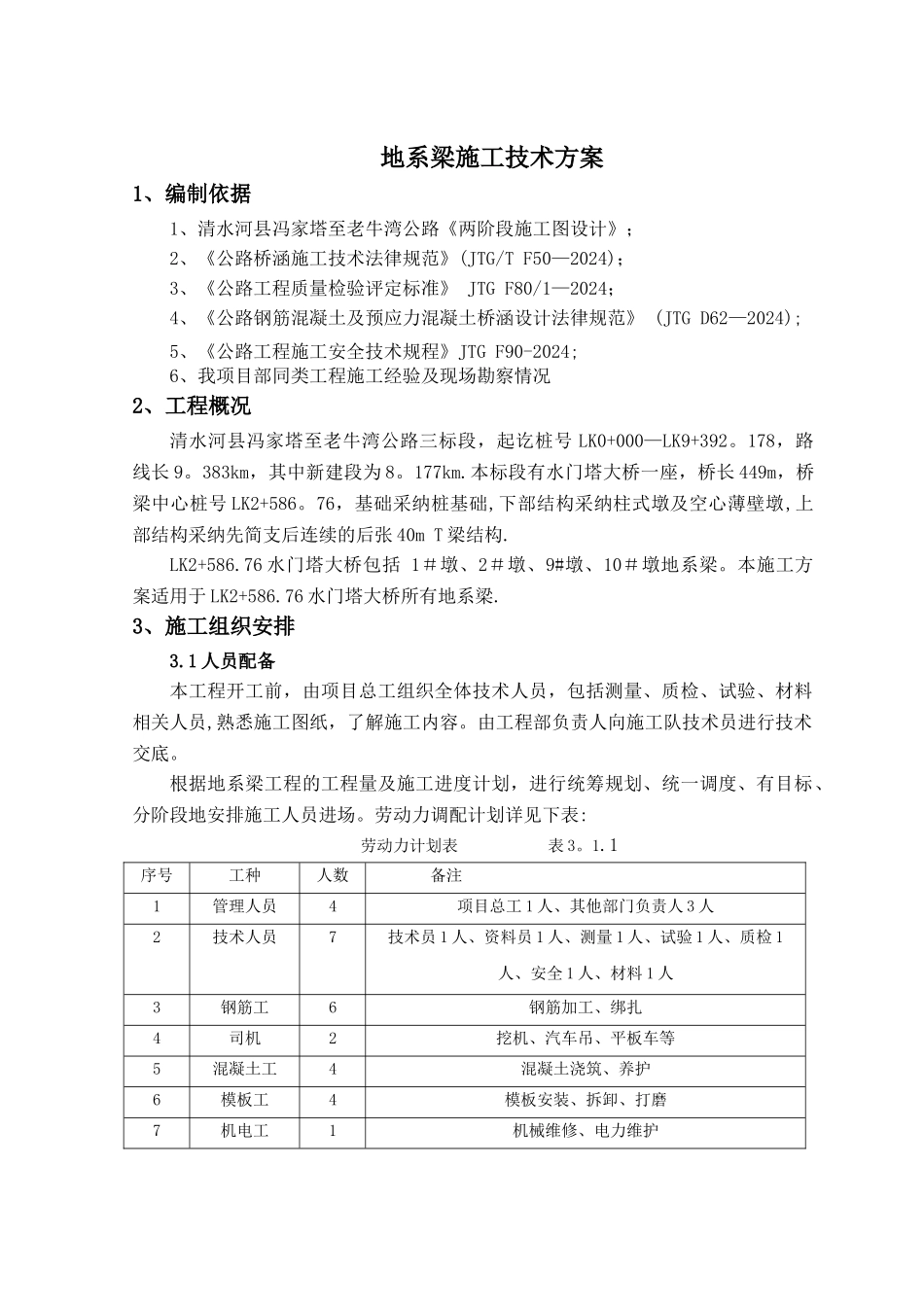

地系梁施工技术方案1、编制依据1、清水河县冯家塔至老牛湾公路《两阶段施工图设计》；2、《公路桥涵施工技术法律规范》(JTG/T F50—2024)；3、《公路工程质量检验评定标准》 JTG F80/1—2024；4、《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》 (JTG D62—2024);5、《公路工程施工安全技术规程》JTG F90-2024;6、我项目部同类工程施工经验及现场勘察情况2、工程概况清水河县冯家塔至老牛湾公路三标段，起讫桩号 LK0+000—LK9+392。178，路线长 9。383km，其中新建段为 8。177km.本标段有水门塔大桥一座，桥长 449m，桥梁中心桩号 LK2+586。76，基础采纳桩基础,下部结构采纳柱式墩及空心薄壁墩,上部结构采纳先简支后连续的后张 40m T 梁结构.LK2+586.76 水门塔大桥包括 1＃墩、2＃墩、9#墩、10＃墩地系梁。本施工方案适用于 LK2+586.76 水门塔大桥所有地系梁.3、施工组织安排3.1 人员配备本工程开工前，由项目总工组织全体技术人员，包括测量、质检、试验、材料相关人员,熟悉施工图纸，了解施工内容。由工程部负责人向施工队技术员进行技术交底。根据地系梁工程的工程量及施工进度计划，进行统筹规划、统一调度、有目标、分阶段地安排施工人员进场。劳动力调配计划详见下表:劳动力计划表 表 3。1.1序号工种人数备注1管理人员4项目总工 1 人、其他部门负责人 3 人2技术人员7技术员 1 人、资料员 1 人、测量 1 人、试验 1 人、质检 1人、安全 1 人、材料 1 人3钢筋工6钢筋加工、绑扎4司机2挖机、汽车吊、平板车等5混凝土工4混凝土浇筑、养护6模板工4模板安装、拆卸、打磨7机电工1机械维修、电力维护8普工4钢板桩施工及地系梁施工配合施工3。2 机械设备主要施工机械设备表 表 3.2.1序号机械设备名称规格型号单位数量备注1吊车三一台12挖掘机CAT325台13装载机CAT950F台14数控钢筋弯曲机BBM—HD—32台15数控钢筋切断机QG40-1台16插入式振捣棒50 型台47混凝土搅拌运输车FYG5257GJBC/10台38电焊机BX1—300台39地系梁模板厂制套110对讲机北峰台23。3 施工进度计划计划 2024 年 11 月 5 日开工，2024 年 6 月 20 日完工。4、施工技术方案4。1 施工准备1、施工工场地及材料堆放准备.2、施工前，全线已完成导线点、水准点测量数据的复测，并在线路附近增设了导线点与水准基点。3、砼由拌和站集中拌合。4、钢筋统一在钢筋加工场集中加工制作,运输车运至施工场地，钢筋加工场根据标准化要求建设并通...
