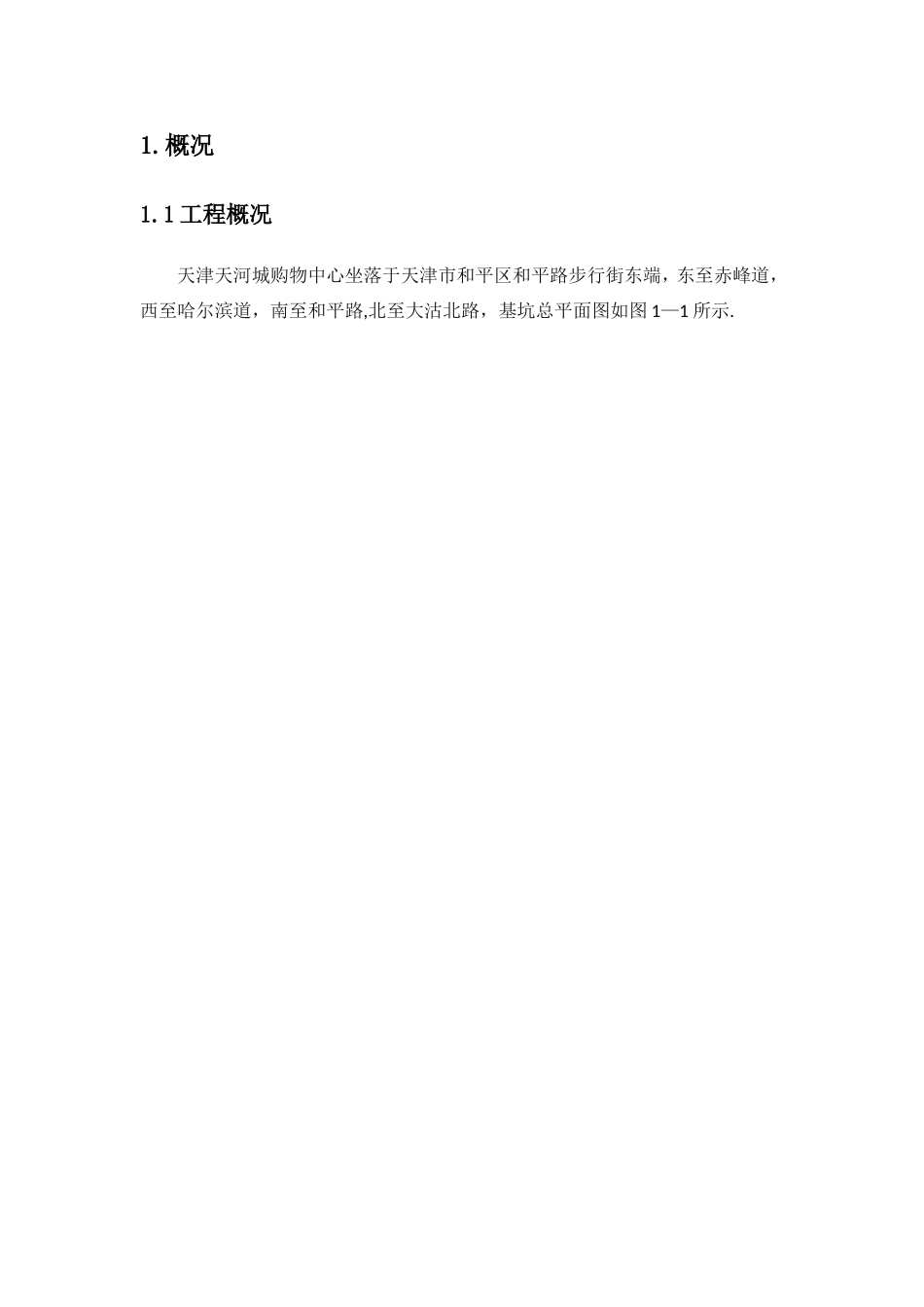

天津天河城购物中心项目地铁 3 号线（和平路站)地铁保护区监测技术方案编 写： 审 核:审 定:天津市勘察院2024 年 1 月目录1。概况 11 。 1 工程概况 1 1 。 2 工程地质、水文地质条件概况 5 1 。 2.1 工程地质 5 1 。 2.2 地基承载力特征值 9 1.2 。 3 水文地质 10 1 。 3 和平路站概况 13 1 。 4 基坑支护方案 13 2 。 监测方案编写依据 16 3. 监测目的、范围及相关监测项目报警值 16 3 。 1 监测目的 16 3 。 2 监测范围 16 3.3 监测项目 17 3 。 4 控制值及报警值 17 4 。 工期计划 18 5. 拟投入人员情况 19 6 。 拟投入的仪器设备清单 20 7 。 安全质量保证措施 21 8 。 应急预案 21 8.1 预案编制目的 21 8 。 2 突发事件、紧急情况及风险源分析 21 8.3 监测预报警及消警 22 9 。 信息反馈 22 10 。 监测项目实施方案 23 10.1 监测重点 23 10.2 监测断面布置 23 10 。 3 监测方法 24 10 。 4 监测系统的构成 29 11. 信息化监测 30 11 。 1 监测信息化 30 11 。 2 监测数据管理 31 11.3 提交监测成果 31 附图： 32 1.概况1.1 工程概况天津天河城购物中心坐落于天津市和平区和平路步行街东端，东至赤峰道，西至哈尔滨道，南至和平路,北至大沽北路，基坑总平面图如图 1—1 所示.图 1—1 基坑总平面图天河城购物中心工程地下空间部分沿哈尔滨道长约 185m，沿大沽北路长约85m,基坑周长约 540m.项目紧邻已开通运营的地铁 3 号线和平路站，地下室与地铁共用地连墙，地面建筑局部落在地铁主体之上。天河城购物中心工程为大型商业建筑，地上建筑用于商业、餐饮、娱乐，地下建筑用于超市、车库及设备用房，主体结构地上八层，地面高度约 47 米，地上总建筑面积约 13。68 万平方米。本基坑东侧地下连续墙同地铁 3 号线和平路站的地下连续墙共用，在靠近地铁一侧采纳三轴搅拌桩抽条加固，四道支撑支护。为了避开因支撑引起地下连续墙挠度变形，四道临时支撑分别位于既有地铁结构楼板或基础相应标高位置，详细标高如下：第 1 层水平支撑位于站厅顶板位置（-1.9m）；第 2 层水平支撑位于环控机房顶板位置（—6。4m);第 3 层水平支撑位于站台层顶板位置(—10.4m）；第 4 层水平支撑位于基础顶板位置（-14。9m)。图 1-2 地铁车站与基坑支撑的关系图图 1-3 地铁风亭与基坑支撑的关...
