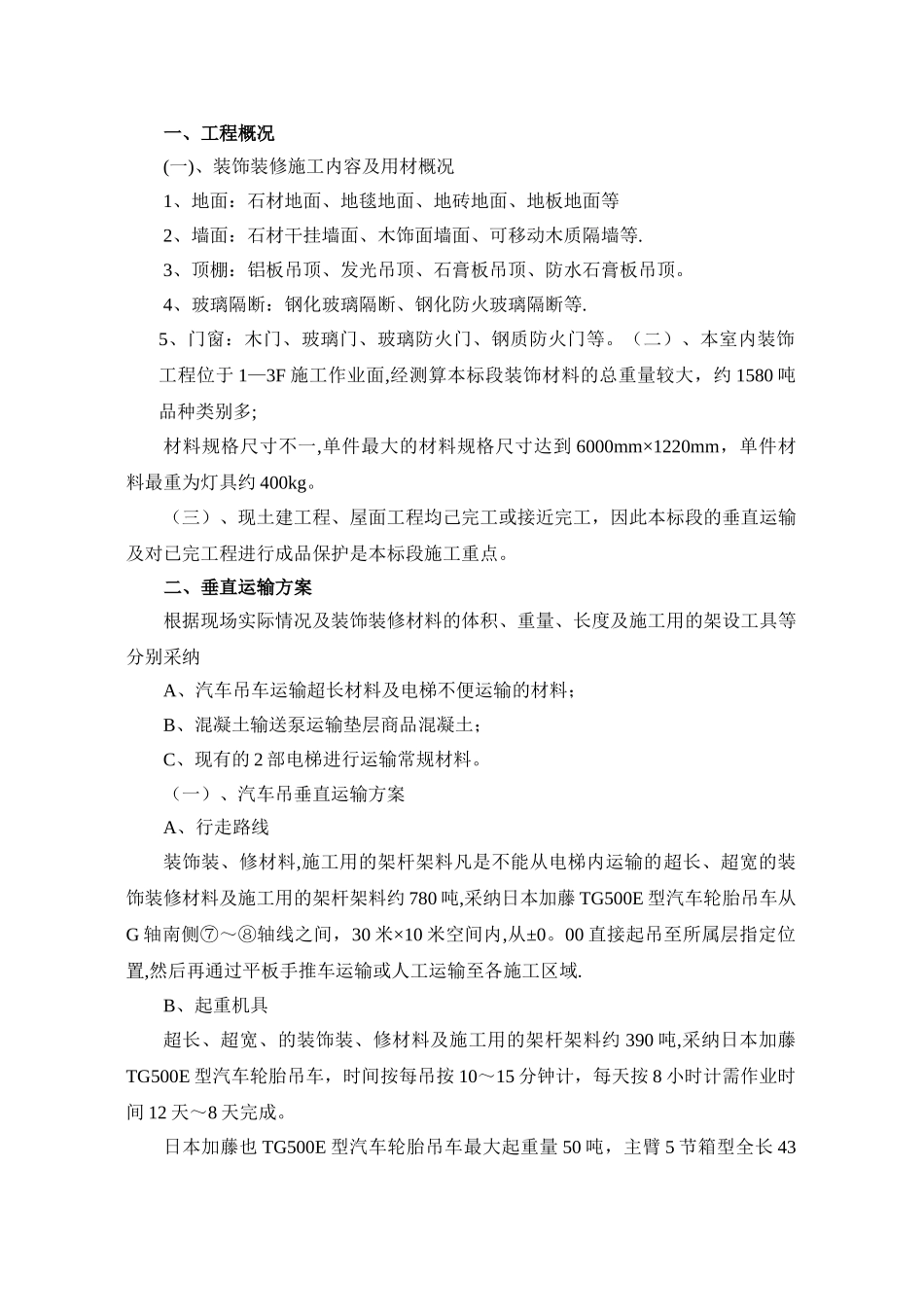

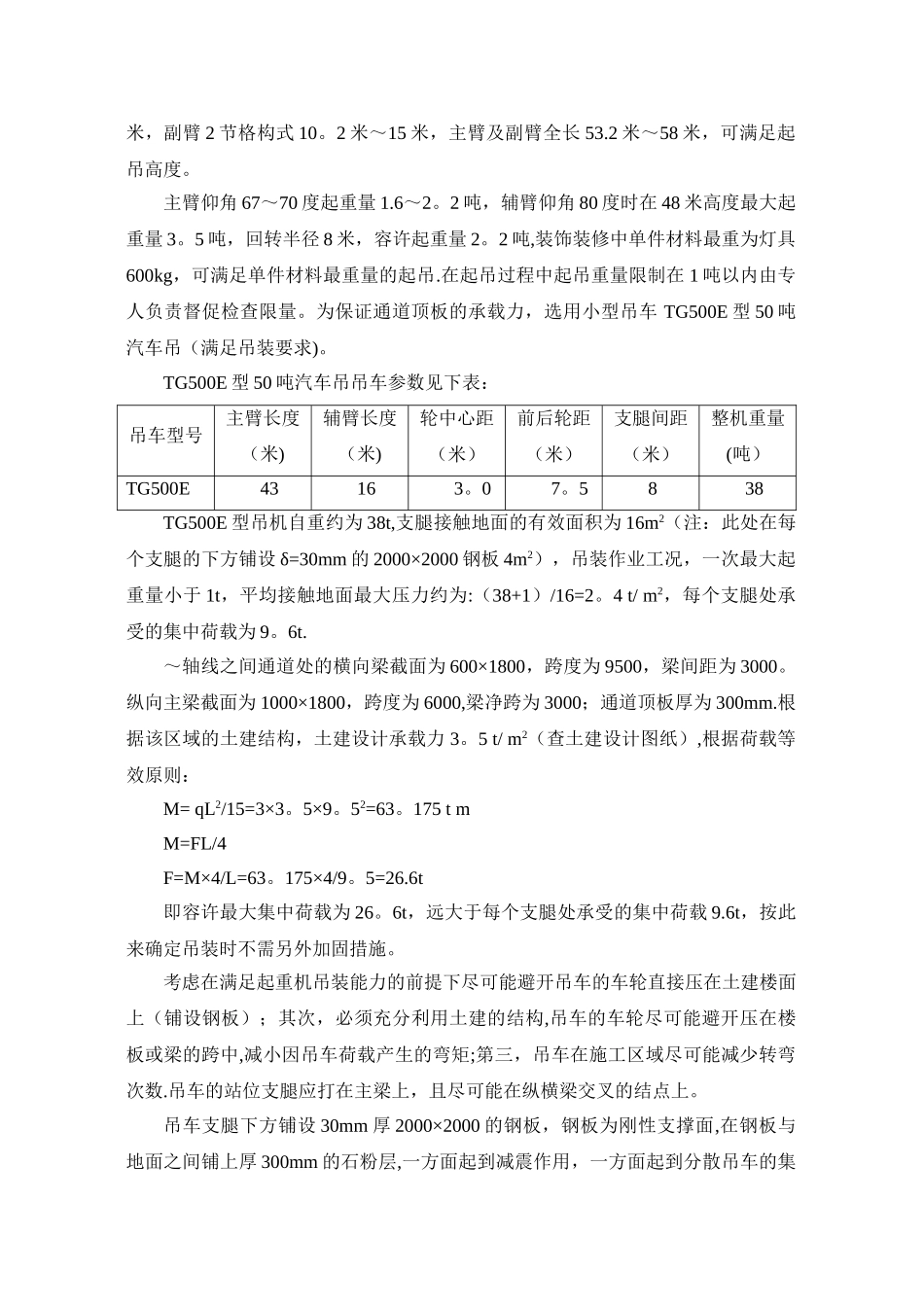

一、工程概况(一)、装饰装修施工内容及用材概况1、地面:石材地面、地毯地面、地砖地面、地板地面等2、墙面:石材干挂墙面、木饰面墙面、可移动木质隔墙等.3、顶棚:铝板吊顶、发光吊顶、石膏板吊顶、防水石膏板吊顶。4、玻璃隔断:钢化玻璃隔断、钢化防火玻璃隔断等.5、门窗:木门、玻璃门、玻璃防火门、钢质防火门等。(二)、本室内装饰工程位于 1—3F 施工作业面,经测算本标段装饰材料的总重量较大,约 1580 吨品种类别多;材料规格尺寸不一,单件最大的材料规格尺寸达到 6000mm×1220mm,单件材料最重为灯具约 400kg。(三)、现土建工程、屋面工程均己完工或接近完工,因此本标段的垂直运输及对已完工程进行成品保护是本标段施工重点。二、垂直运输方案根据现场实际情况及装饰装修材料的体积、重量、长度及施工用的架设工具等分别采纳A、汽车吊车运输超长材料及电梯不便运输的材料;B、混凝土输送泵运输垫层商品混凝土;C、现有的 2 部电梯进行运输常规材料。(一)、汽车吊垂直运输方案A、行走路线装饰装、修材料,施工用的架杆架料凡是不能从电梯内运输的超长、超宽的装饰装修材料及施工用的架杆架料约 780 吨,采纳日本加藤 TG500E 型汽车轮胎吊车从G 轴南侧⑦~⑧轴线之间,30 米×10 米空间内,从±0。00 直接起吊至所属层指定位置,然后再通过平板手推车运输或人工运输至各施工区域.B、起重机具超长、超宽、的装饰装、修材料及施工用的架杆架料约 390 吨,采纳日本加藤TG500E 型汽车轮胎吊车,时间按每吊按 10~15 分钟计,每天按 8 小时计需作业时间 12 天~8 天完成。日本加藤也 TG500E 型汽车轮胎吊车最大起重量 50 吨,主臂 5 节箱型全长 43米,副臂 2 节格构式 10。2 米~15 米,主臂及副臂全长 53.2 米~58 米,可满足起吊高度。主臂仰角 67~70 度起重量 1.6~2。2 吨,辅臂仰角 80 度时在 48 米高度最大起重量 3。5 吨,回转半径 8 米,容许起重量 2。2 吨,装饰装修中单件材料最重为灯具600kg,可满足单件材料最重量的起吊.在起吊过程中起吊重量限制在 1 吨以内由专人负责督促检查限量。为保证通道顶板的承载力,选用小型吊车 TG500E 型 50 吨汽车吊(满足吊装要求)。TG500E 型 50 吨汽车吊吊车参数见下表:吊车型号主臂长度(米)辅臂长度(米)轮中心距(米)前后轮距(米)支腿间距(米)整机重量(吨)TG500E43163。07。5838TG500E 型吊机自重约为 38t,支腿接触...
