垂直运输专项施工方案

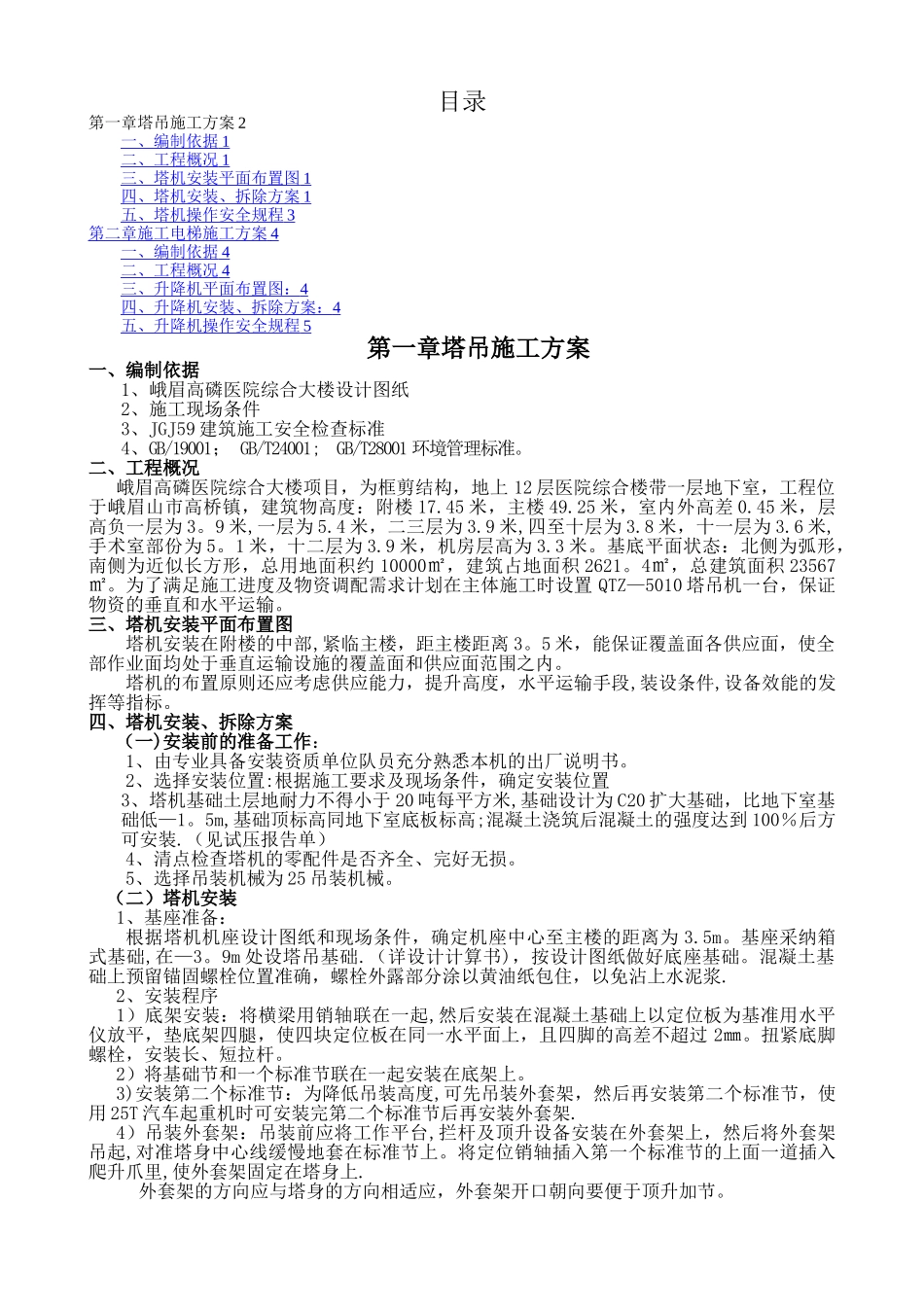

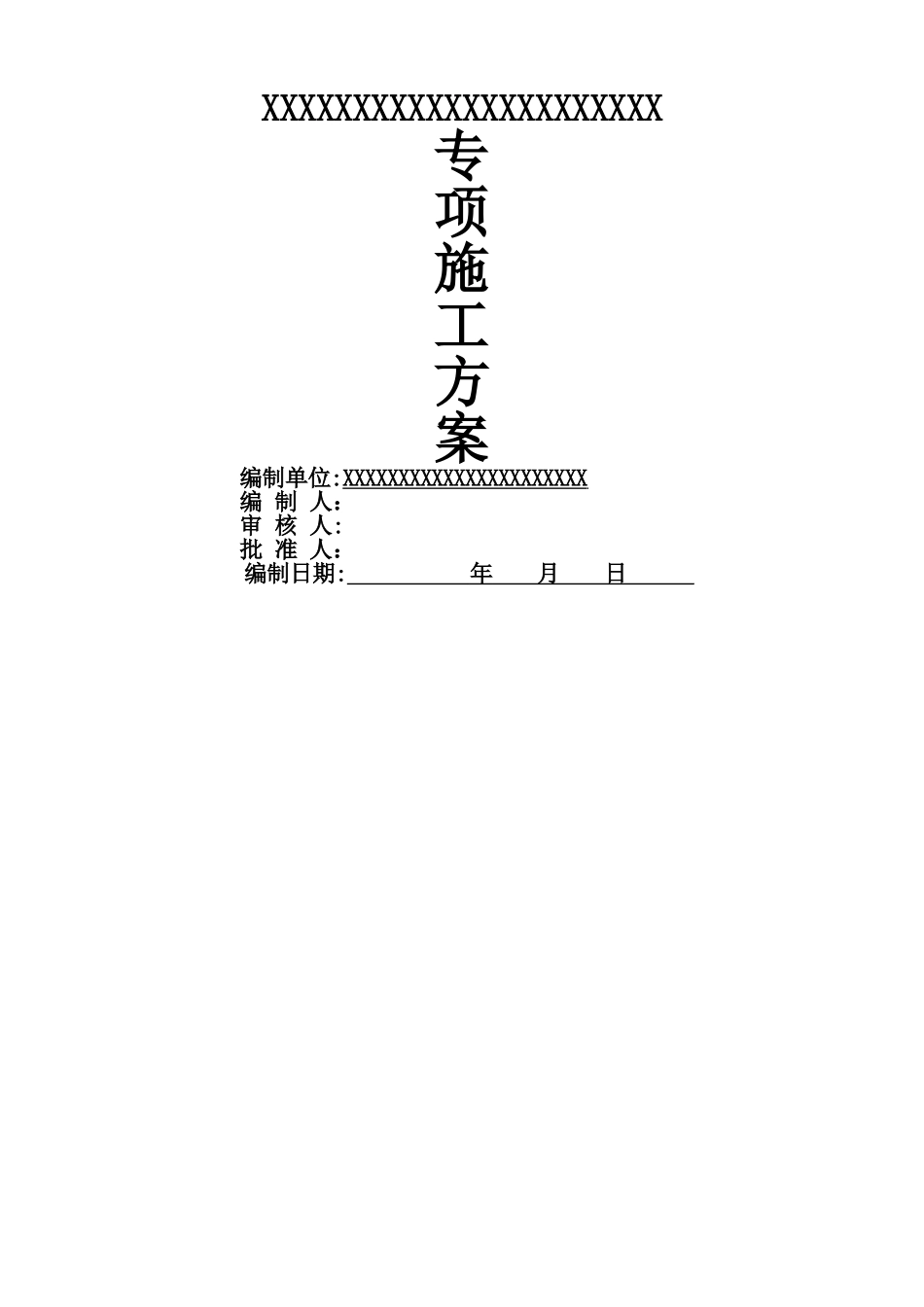

XXXXXXXXXXXXXXXXXXXXXX专项施工方案编制单位:XXXXXXXXXXXXXXXXXXXXXX 编 制 人： 审 核 人:批 准 人： 编制日期: 年 月 日 目录第一章塔吊施工方案 2一、编制依据 1 二、工程概况 1 三、塔机安装平面布置图 1 四、塔机安装、拆除方案 1 五、塔机操作安全规程 3 第二章施工电梯施工方案 4 一、编制依据 4 二、工程概况 4 三、升降机平面布置图： 4 四、升降机安装、拆除方案： 4 五、升降机操作安全规程 5 第一章塔吊施工方案一、编制依据1、峨眉高磷医院综合大楼设计图纸2、施工现场条件3、JGJ59 建筑施工安全检查标准4、GB/19001； GB/T24001; GB/T28001 环境管理标准。二、工程概况峨眉高磷医院综合大楼项目，为框剪结构，地上 12 层医院综合楼带一层地下室，工程位于峨眉山市高桥镇，建筑物高度：附楼 17.45 米，主楼 49.25 米，室内外高差 0.45 米，层高负一层为 3。9 米,一层为 5.4 米，二三层为 3.9 米,四至十层为 3.8 米，十一层为 3.6 米,手术室部份为 5。1 米，十二层为 3.9 米，机房层高为 3.3 米。基底平面状态：北侧为弧形，南侧为近似长方形，总用地面积约 10000㎡，建筑占地面积 2621。4㎡，总建筑面积 23567㎡。为了满足施工进度及物资调配需求计划在主体施工时设置 QTZ—5010 塔吊机一台，保证物资的垂直和水平运输。三、塔机安装平面布置图塔机安装在附楼的中部,紧临主楼，距主楼距离 3。5 米，能保证覆盖面各供应面，使全部作业面均处于垂直运输设施的覆盖面和供应面范围之内。塔机的布置原则还应考虑供应能力，提升高度，水平运输手段,装设条件,设备效能的发挥等指标。四、塔机安装、拆除方案（一)安装前的准备工作：1、由专业具备安装资质单位队员充分熟悉本机的出厂说明书。2、选择安装位置:根据施工要求及现场条件，确定安装位置3、塔机基础土层地耐力不得小于 20 吨每平方米,基础设计为 C20 扩大基础，比地下室基础低—1。5m,基础顶标高同地下室底板标高;混凝土浇筑后混凝土的强度达到 100％后方可安装.（见试压报告单）4、清点检查塔机的零配件是否齐全、完好无损。5、选择吊装机械为 25 吊装机械。（二）塔机安装1、基座准备：根据塔机机座设计图纸和现场条件，确定机座中心至主楼的距离为 3.5m。基座采纳箱式基础,在—3。9m 处设塔吊基础.（详设计计算书)，按设计图纸做好底座基础。混凝土基础上预留锚固螺栓位置准确，螺栓外露部分...
