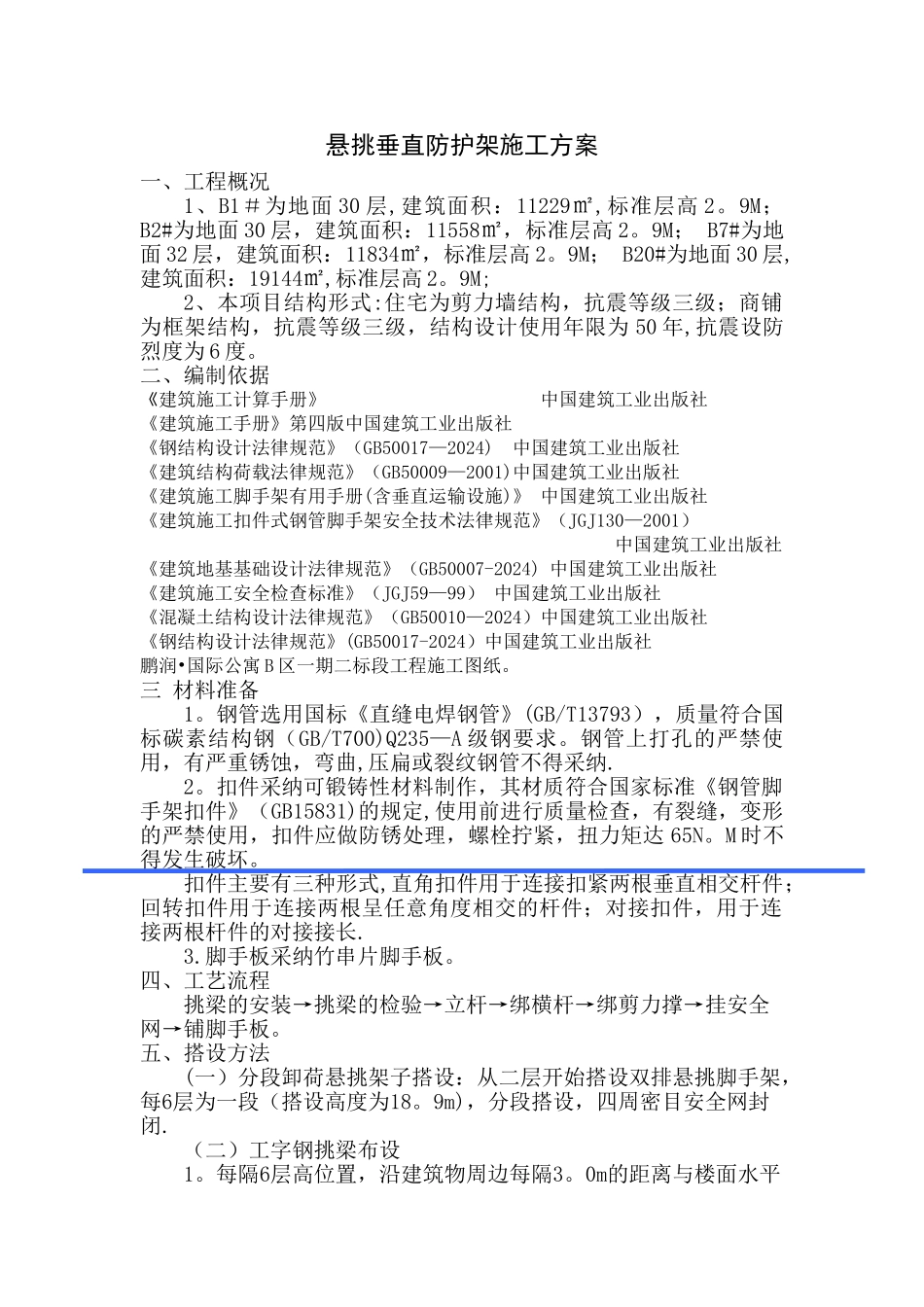

悬挑垂直防护架施工方案一、工程概况1、B1＃为地面 30 层,建筑面积：11229㎡,标准层高 2。9M； B2#为地面 30 层，建筑面积：11558㎡，标准层高 2。9M； B7#为地面 32 层，建筑面积：11834㎡，标准层高 2。9M； B20#为地面 30 层,建筑面积：19144㎡,标准层高 2。9M; 2、本项目结构形式:住宅为剪力墙结构，抗震等级三级；商铺为框架结构，抗震等级三级，结构设计使用年限为 50 年,抗震设防烈度为 6 度。二、编制依据《建筑施工计算手册》 中国建筑工业出版社《建筑施工手册》第四版中国建筑工业出版社《钢结构设计法律规范》（GB50017—2024) 中国建筑工业出版社《建筑结构荷载法律规范》（GB50009—2001)中国建筑工业出版社《建筑施工脚手架有用手册(含垂直运输设施)》 中国建筑工业出版社《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130—2001） 中国建筑工业出版社《建筑地基基础设计法律规范》（GB50007-2024) 中国建筑工业出版社《建筑施工安全检查标准》（JGJ59—99） 中国建筑工业出版社《混凝土结构设计法律规范》（GB50010—2024）中国建筑工业出版社《钢结构设计法律规范》(GB50017-2024）中国建筑工业出版社鹏润•国际公寓 B 区一期二标段工程施工图纸。三 材料准备1。钢管选用国标《直缝电焊钢管》(GB/T13793），质量符合国标碳素结构钢（GB/T700)Q235—A 级钢要求。钢管上打孔的严禁使用，有严重锈蚀，弯曲,压扁或裂纹钢管不得采纳.2。扣件采纳可锻铸性材料制作，其材质符合国家标准《钢管脚手架扣件》（GB15831)的规定,使用前进行质量检查，有裂缝，变形的严禁使用，扣件应做防锈处理，螺栓拧紧，扭力矩达 65N。M 时不得发生破坏。扣件主要有三种形式,直角扣件用于连接扣紧两根垂直相交杆件；回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长.3.脚手板采纳竹串片脚手板。四、工艺流程挑梁的安装→挑梁的检验→立杆→绑横杆→绑剪力撑→挂安全网→铺脚手板。五、搭设方法(一）分段卸荷悬挑架子搭设：从二层开始搭设双排悬挑脚手架，每6层为一段（搭设高度为18。9m)，分段搭设，四周密目安全网封闭.（二）工字钢挑梁布设1。每隔6层高位置，沿建筑物周边每隔3。0m的距离与楼面水平位置伸出一根型钢挑梁，型钢挑梁使用I16工字钢，预埋两道φ16钢筋(一级钢筋）“U”字型扣环固定钢管,两道扣环间距0。3—0。5米，末端扣环距工字钢末端200—300mm；两端锚入混凝土内...
