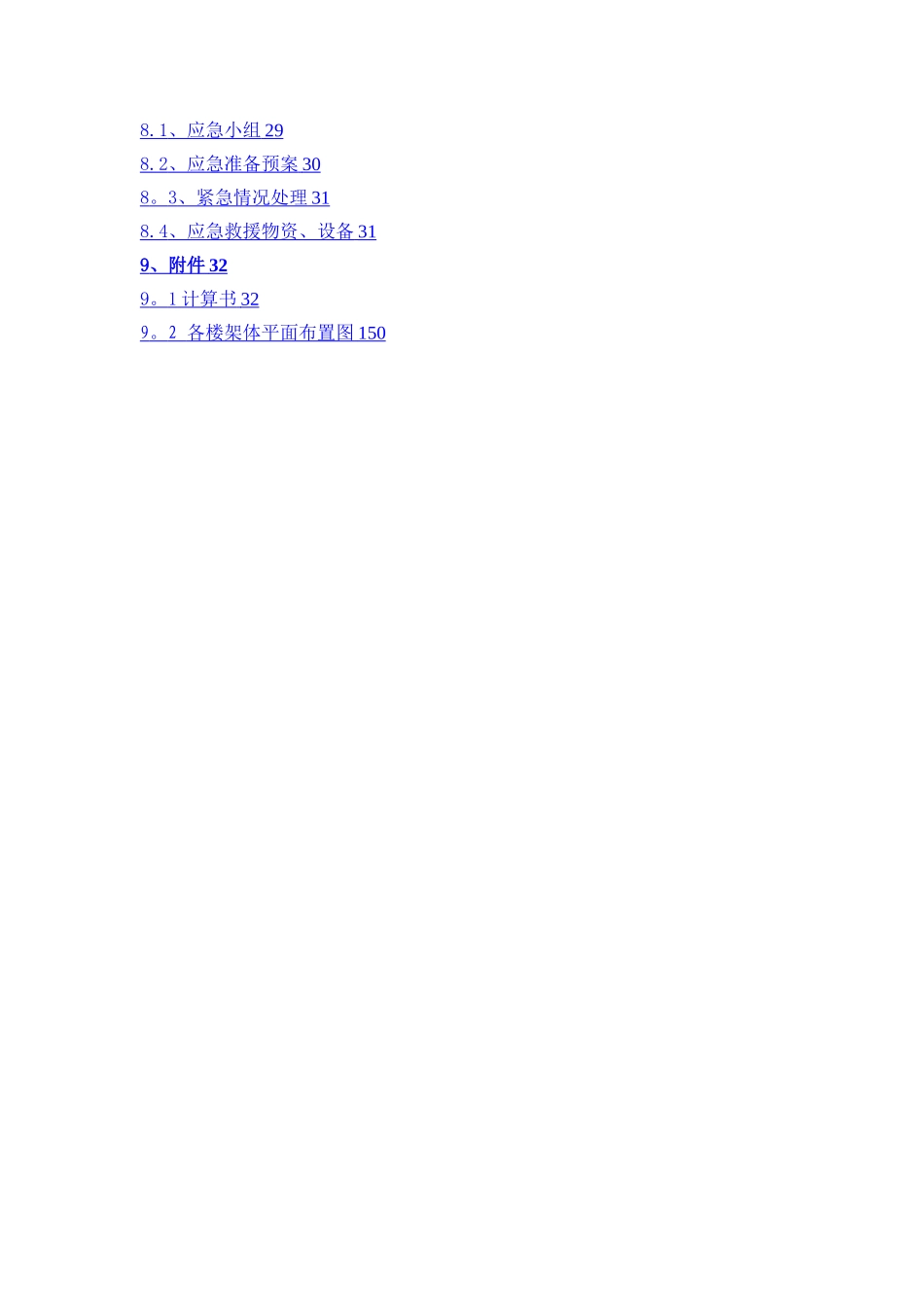

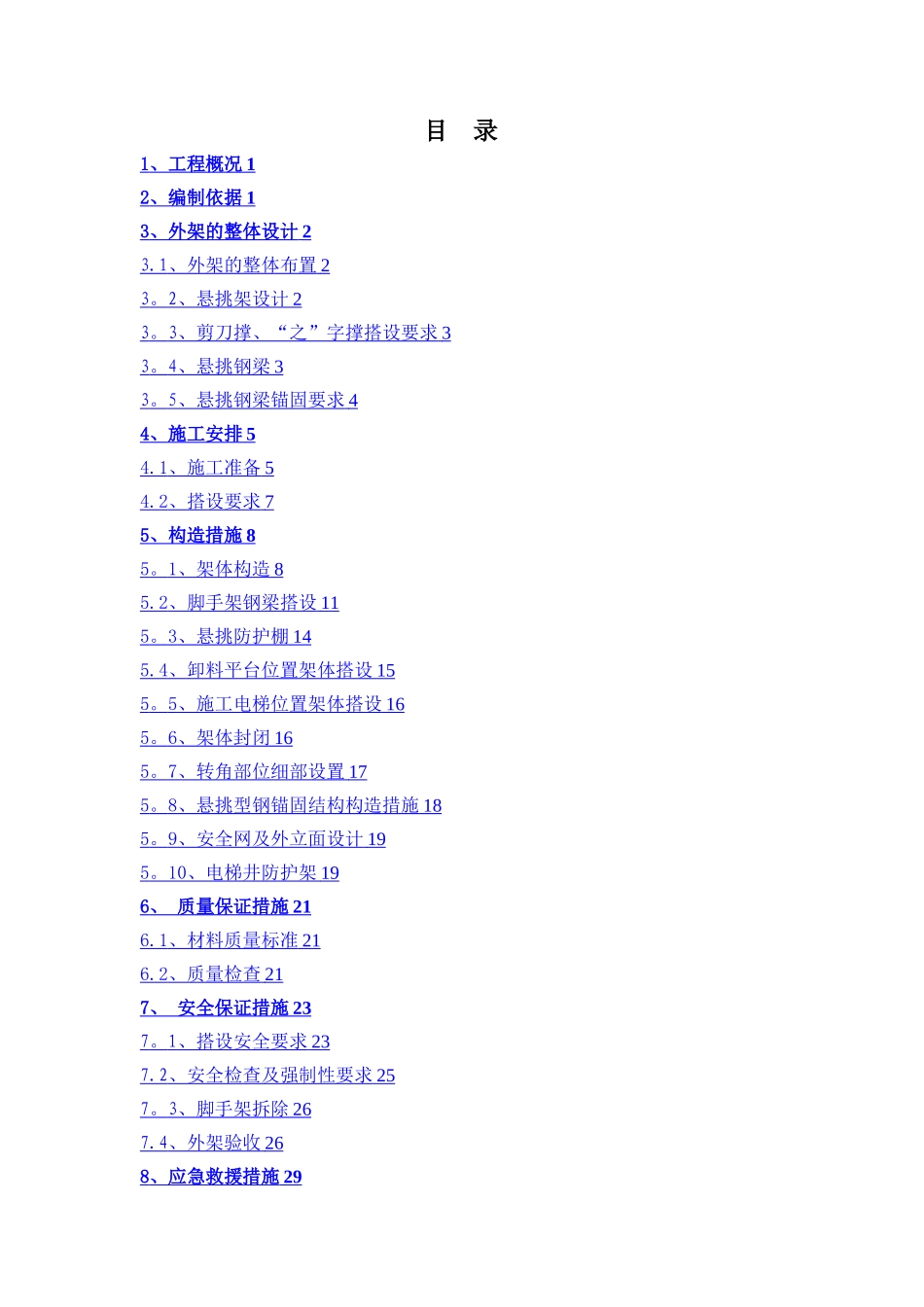

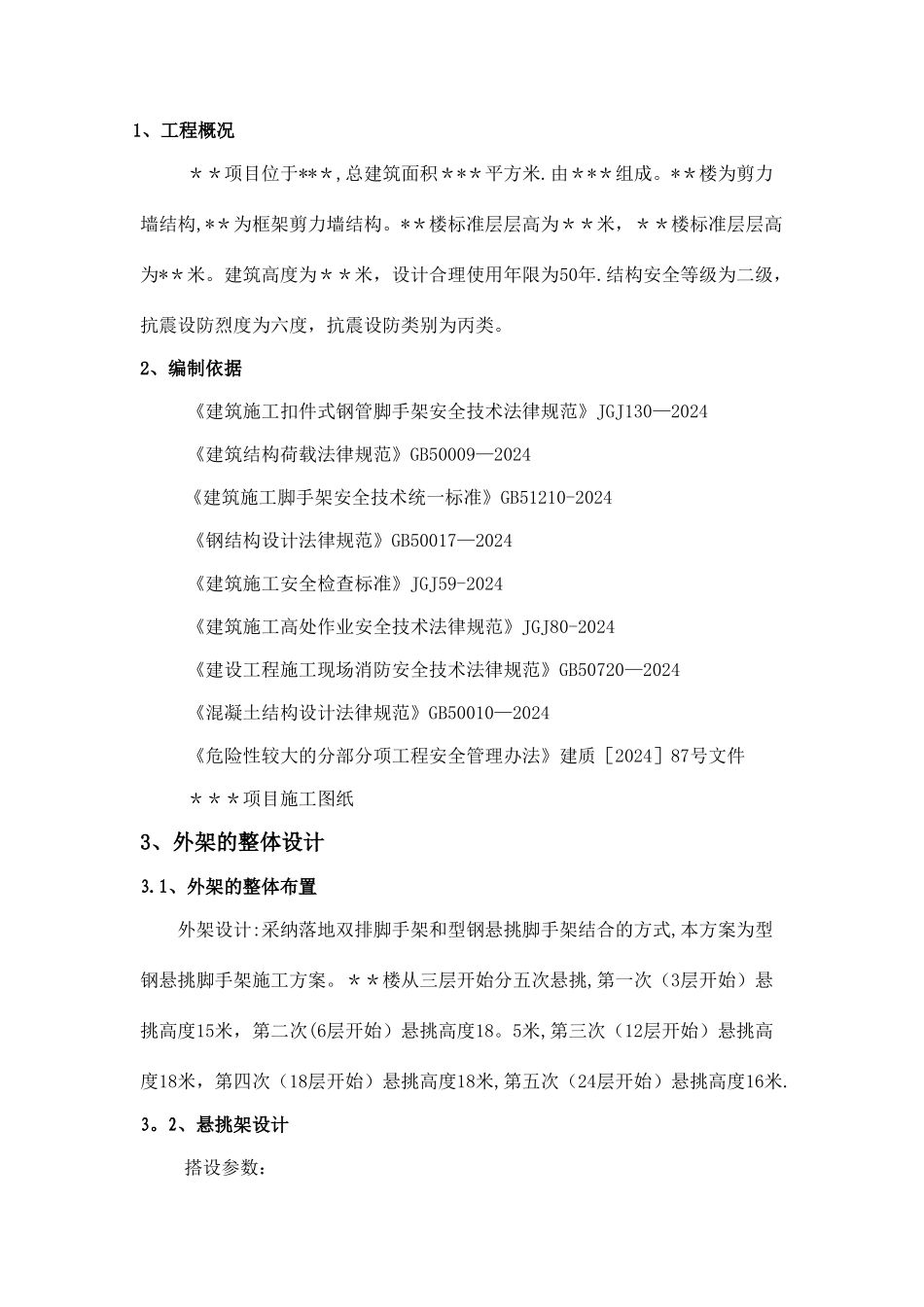

目 录1 、工程概况 1 2 、编制依据 1 3 、外架的整体设计 2 3.1 、外架的整体布置 2 3 。 2 、悬挑架设计 2 3 。 3 、剪刀撑、“之”字撑搭设要求 3 3 。 4 、悬挑钢梁 3 3 。 5 、悬挑钢梁锚固要求 4 4 、施工安排 5 4.1 、施工准备 5 4.2 、搭设要求 7 5 、构造措施 8 5 。 1 、架体构造 8 5.2 、脚手架钢梁搭设 11 5 。 3 、悬挑防护棚 14 5.4 、卸料平台位置架体搭设 15 5 。 5 、施工电梯位置架体搭设 16 5 。 6 、架体封闭 16 5 。 7 、转角部位细部设置 17 5 。 8 、悬挑型钢锚固结构构造措施 18 5 。 9 、安全网及外立面设计 19 5 。 10 、电梯井防护架 19 6 、 质量保证措施 21 6.1 、材料质量标准 21 6.2 、质量检查 21 7 、 安全保证措施 23 7 。 1 、搭设安全要求 23 7.2 、安全检查及强制性要求 25 7 。 3 、脚手架拆除 26 7.4 、外架验收 26 8 、应急救援措施 29 8.1 、应急小组 29 8.2 、应急准备预案 30 8 。 3 、紧急情况处理 31 8.4 、应急救援物资、设备 31 9 、附件 32 9 。 1 计算书 32 9 。 2 各楼架体平面布置图 150 1、工程概况**项目位于***,总建筑面积***平方米.由***组成。**楼为剪力墙结构,**为框架剪力墙结构。**楼标准层层高为**米,**楼标准层层高为**米。建筑高度为**米,设计合理使用年限为50年.结构安全等级为二级,抗震设防烈度为六度,抗震设防类别为丙类。2、编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2024《建筑结构荷载法律规范》GB50009—2024《建筑施工脚手架安全技术统一标准》GB51210-2024《钢结构设计法律规范》GB50017—2024《建筑施工安全检查标准》JGJ59-2024《建筑施工高处作业安全技术法律规范》JGJ80-2024《建设工程施工现场消防安全技术法律规范》GB50720—2024《混凝土结构设计法律规范》GB50010—2024《危险性较大的分部分项工程安全管理办法》建质[2024]87号文件***项目施工图纸3、外架的整体设计3.1、外架的整体布置外架设计:采纳落地双排脚手架和型钢悬挑脚手架结合的方式,本方案为型钢悬挑脚手架施工方案。**楼从三层开始分五次悬挑,第一次(3层开始)悬挑高度15米,第二次(6层开始)悬挑高度18。5米,第三次(12层开始)悬挑高度18米,第四次(18层开始)悬挑高度18米,第五次(...
