2025年十层框架剪力墙结构Ansys有限元大作业

2025年十层框架剪力墙结构Ansys有限元大作业_第1页
1/27

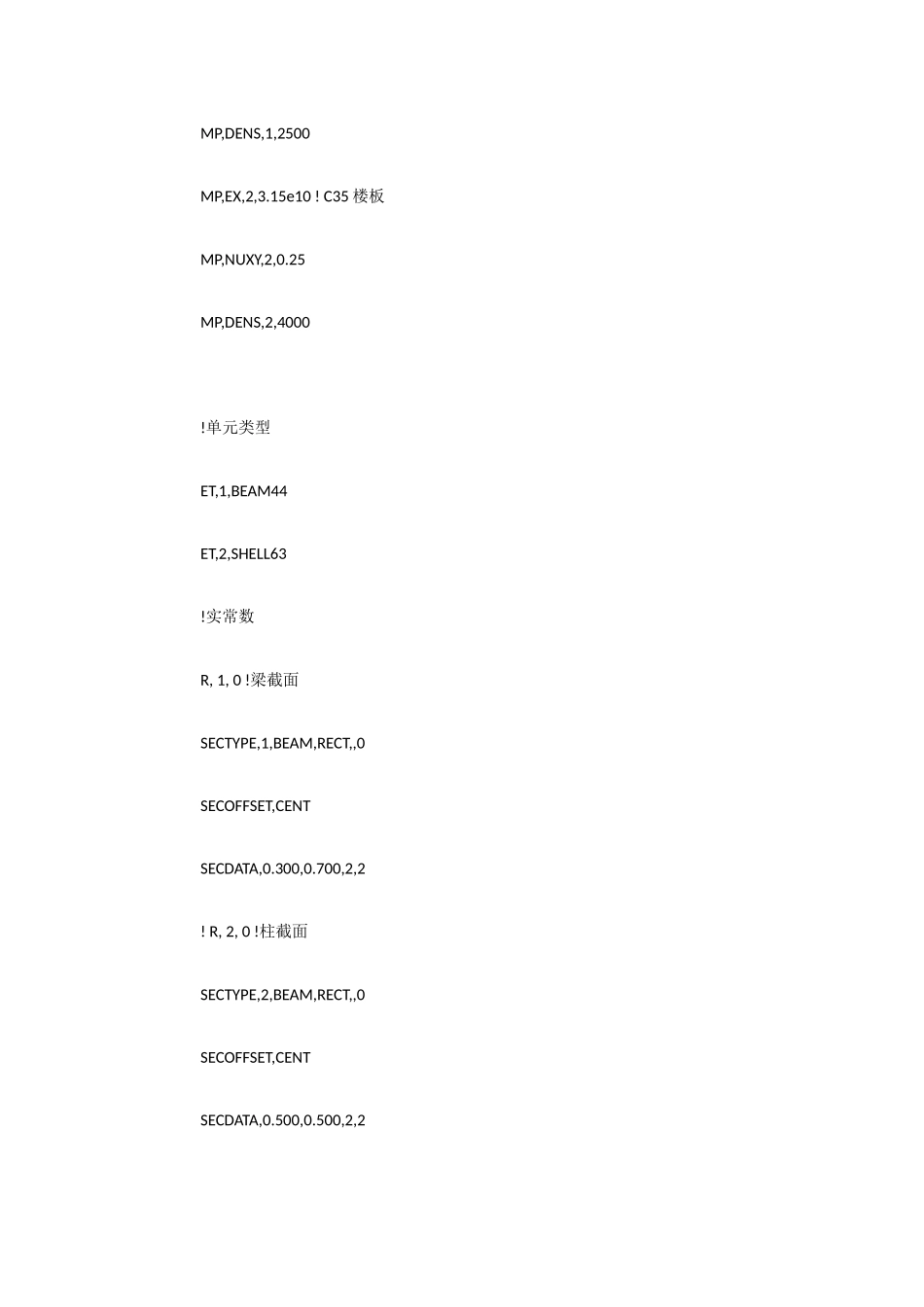

2025年十层框架剪力墙结构Ansys有限元大作业_第2页
2/27

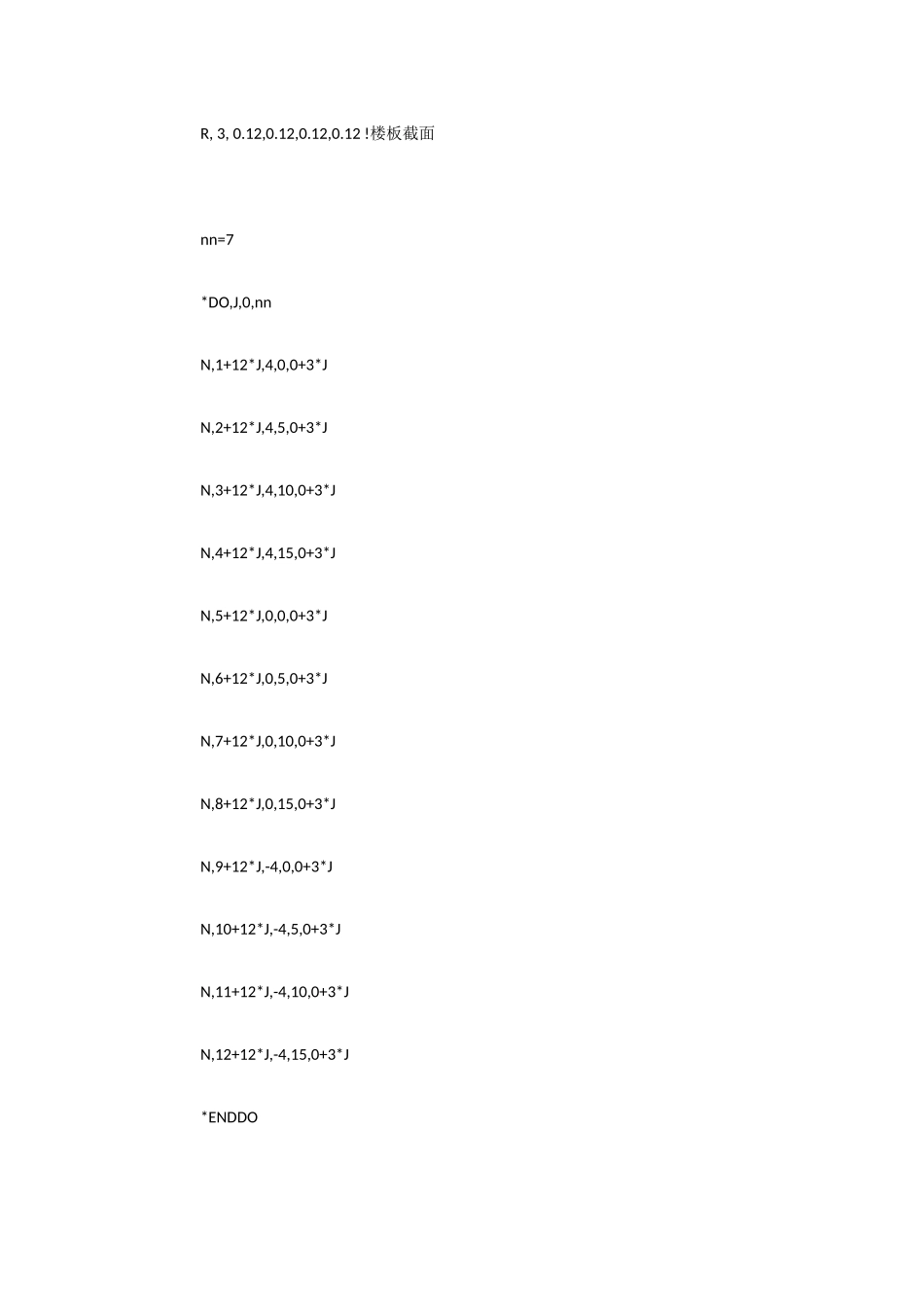

2025年十层框架剪力墙结构Ansys有限元大作业_第3页
3/27
Ansys 有限元大作业十层框架剪力墙构造,X、Y 方向均为两跨,每个开间均为5m*3m,是进行静力分析、模态分析、瞬态分析1、 构造形式,截面参数材料参数简介(1)命令流FINI/CLE/FILNAME,YOUZUNI/TITLE,KUANGJIA/UNITS,SI/PREP7!材料MP,EX,1,3.15e10 ! C35MP,NUXY,1,0.25MP,DENS,1,2500MP,EX,2,3.15e10 ! C35 楼板MP,NUXY,2,0.25MP,DENS,2,4000!单元类型ET,1,BEAM44ET,2,SHELL63!实常数R, 1, 0 !梁截面SECTYPE,1,BEAM,RECT,,0SECOFFSET,CENTSECDATA,0.300,0.700,2,2! R, 2, 0 !柱截面SECTYPE,2,BEAM,RECT,,0SECOFFSET,CENTSECDATA,0.500,0.500,2,2R, 3, 0.12,0.12,0.12,0.12 !楼板截面nn=7*DO,J,0,nnN,1+12*J,4,0,0+3*JN,2+12*J,4,5,0+3*JN,3+12*J,4,10,0+3*JN,4+12*J,4,15,0+3*JN,5+12*J,0,0,0+3*JN,6+12*J,0,5,0+3*JN,7+12*J,0,10,0+3*JN,8+12*J,0,15,0+3*JN,9+12*J,-4,0,0+3*JN,10+12*J,-4,5,0+3*JN,11+12*J,-4,10,0+3*JN,12+12*J,-4,15,0+3*J*ENDDOTYPE,1!梁MAT,1REAL,1SECNUM,1*DO,KK,13,1+12*nn,12*DO,I,KK,KK+3,1*DO,J,I,I+4,4E,J,J+4*ENDDO*ENDDO*ENDDO*DO,KK,13,1+12*nn,12*DO,I,KK,KK+8,4*DO,J,I,I+2,1E,J,J+1*ENDDO*ENDDO*ENDDOTYPE,1!柱子MAT,1REAL,2SECNUM,2*DO,I,1,12*nn,1E,I,I+12*ENDDOTYPE,2 !楼面MAT,2REAL,3*DO,K,13,1+12*nn,12*DO,I,K,K+4,4*DO,J,I,I+2,1E,J,J+1,J+5,J+4*ENDDO*ENDDO*ENDDOALLSEL !施加约束NSEL,S,LOC,Z,0/SOLUD,ALL,ALL,0ALLSELFINISH(2)成果2、 静力分析命令流 jingli.mac/SOLUACEL,0,0,9.8*DO,I,204,245,1 SFE,I,2,PRES,,500*ENDDOSOLVEFINISH!在所有荷载作用下旳变形图/POST1PLDISP,1!位移云图PLNSOL,U,SUM,0,1!应力云图PLNSOL,S,EQV,0,1!输出支座反力PRRSOL(2)成果:所有荷载作用下旳变形图最大位移云图最大应力云图支座反力3 模态分析(1)命令流 motai.mac/SOLUANTYPE,MODALMODOPT,LANPCG,5,0,100 MXPAND,ALLSEL SOLVEFINISH!模态分析/POST1SET,LISTSET,FIRST PLNSOL,U,SUM,0,1ANMODE,10,0.5, ,0 /ANFILE,SAVE,'animate-1stmodal','avi',' ' SET,NEXTPLNSOL,U,SUM,0,1 SET,NEXTPLNSOL,U,SUM,0,1SET,NEXTPLNSOL,U,SUM,0,1 SET,NEXTPLNSOL,U,SUM,0,1 FINISH(2)成果:前 5 阶振型第一阶振型 从位移分布可知为弯曲振型第二阶振型 从位移分布可知为弯曲振型第三阶振型 从位移分布可知为扭转振型第四阶振型 从位移分布可知为弯曲振型第五阶振型 从位移分布可...
