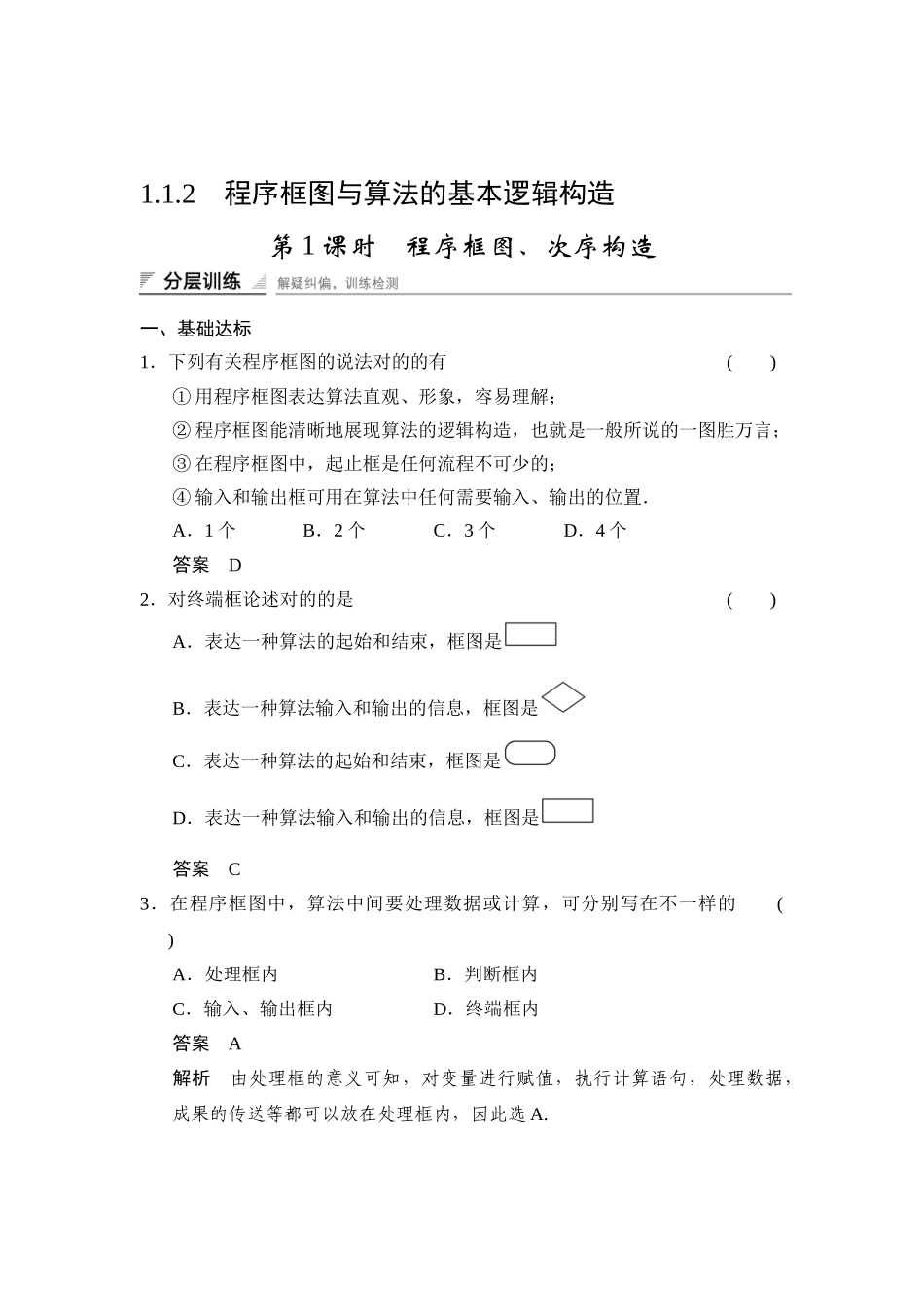

1.1.2 程序框图与算法的基本逻辑构造第 1 课时 程序框图、次序构造一、基础达标1．下列有关程序框图的说法对的的有( )① 用程序框图表达算法直观、形象，容易理解；② 程序框图能清晰地展现算法的逻辑构造，也就是一般所说的一图胜万言；③ 在程序框图中，起止框是任何流程不可少的；④ 输入和输出框可用在算法中任何需要输入、输出的位置．A．1 个 B．2 个 C．3 个 D．4 个答案 D2．对终端框论述对的的是( )A．表达一种算法的起始和结束，框图是B．表达一种算法输入和输出的信息，框图是C．表达一种算法的起始和结束，框图是D．表达一种算法输入和输出的信息，框图是答案 C3．在程序框图中，算法中间要处理数据或计算，可分别写在不一样的 ( )A．处理框内 B．判断框内C．输入、输出框内 D．终端框内答案 A解析 由处理框的意义可知，对变量进行赋值，执行计算语句，处理数据，成果的传送等都可以放在处理框内，因此选 A.4．如图所示的程序框图表达的算法意义是 ( )A．边长为 3，4，5 的直角三角形面积B．边长为 3，4，5 的直角三角形内切圆面积C．边长为 3，4，5 的直角三角形外接圆面积D．以 3，4，5 为弦的圆面积答案 B解析 由直角三角形内切圆半径 r＝，故选 B.5．下面程序框图输出的 S 表达________．答案 半径为 5 的圆的面积6．下面程序框图表达的算法的运行成果是________．答案 6解析 由题意 P＝＝9，S＝＝6.7．已知半径为 r 的圆的周长公式为 C＝2πr，当 r＝10 时，写出计算圆的周长的一种算法，并画出程序框图．解 算法如下：第一步，令 r＝10.第二步，计算 C＝2πr，第三步，输出 C.程序框图如图：二、能力提高8．给出如图程序框图：若输出的成果为 2，则①处的执行框内应填的是 ( )A．x＝2 B．b＝2C．x＝1 D．a＝5答案 C解析 因成果是 b＝2，∴2＝a－3，即 a＝5.当 2x＋3＝5 时，得 x＝1.9．写出如下程序框图的运行成果．S＝________．若 R＝8，则 a＝________．答案 2.5 410．根据下面的程序框图所示的算法，输出的成果是________．答案 2解析 该算法的第 1 步分别将 X，Y，Z 赋于 1，2，3 三个数，第 2 步使 X 取Y 的值，即 X 取值变成 2，第 3 步使 Y 取 X 的值，即 Y 的值也是 2，第 4 步让 Z 取 Y 的值，即 Z 取值也是 2，从而第 5 步输出时，Z 的值是 2.11．已知函数 y＝2x＋3，设计一种算法，若给出函数图...
