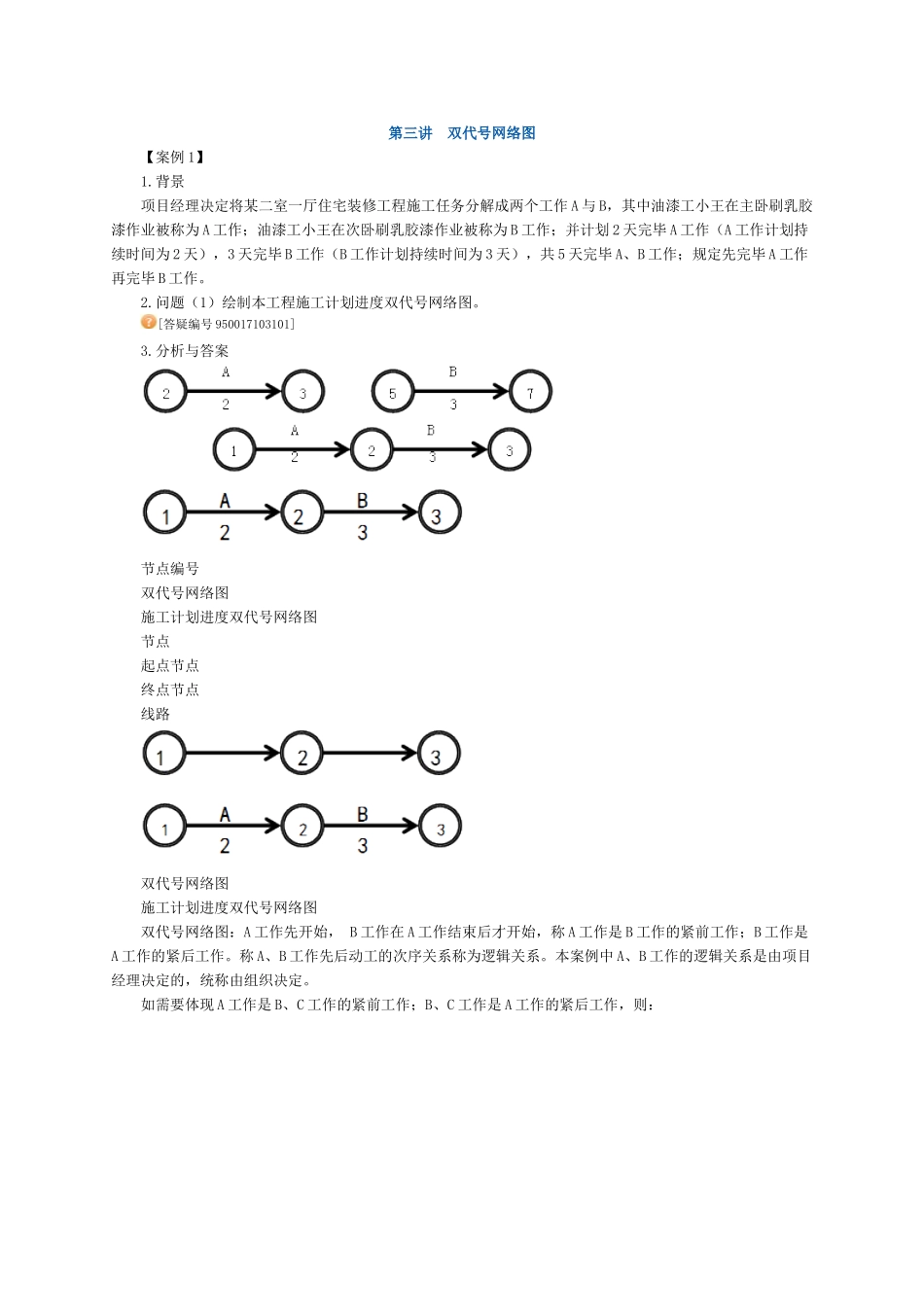

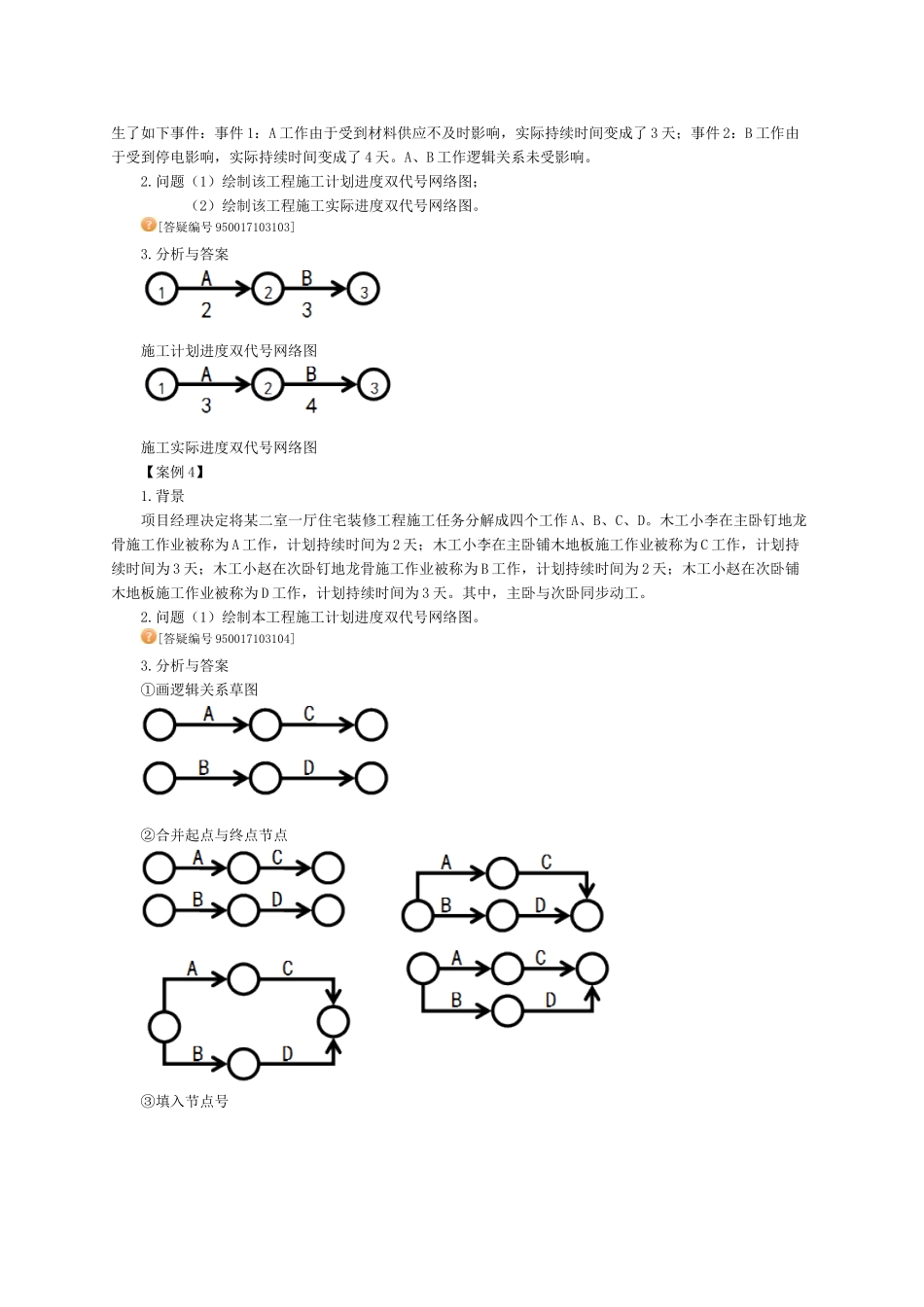

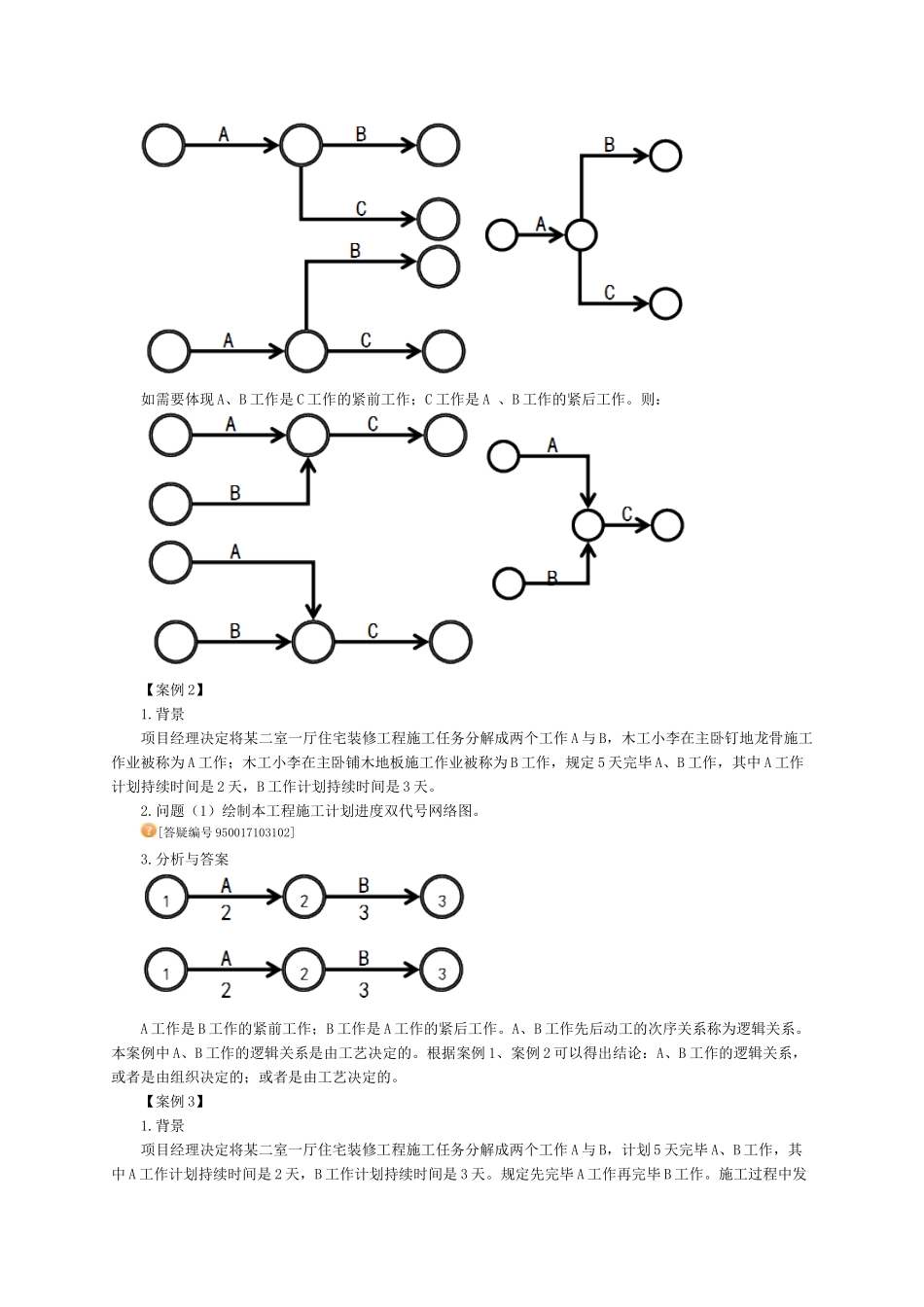

第三讲 双代号网络图 【案例 1】 1.背景 项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作 A 与 B，其中油漆工小王在主卧刷乳胶漆作业被称为 A 工作；油漆工小王在次卧刷乳胶漆作业被称为 B 工作；并计划 2 天完毕 A 工作（A 工作计划持续时间为 2 天），3 天完毕 B 工作（B 工作计划持续时间为 3 天），共 5 天完毕 A、B 工作；规定先完毕 A 工作再完毕 B 工作。 2.问题（1）绘制本工程施工计划进度双代号网络图。 [答疑编号 950017103101] 3.分析与答案 节点编号 双代号网络图 施工计划进度双代号网络图 节点 起点节点 终点节点 线路 双代号网络图 施工计划进度双代号网络图 双代号网络图：A 工作先开始， B 工作在 A 工作结束后才开始，称 A 工作是 B 工作的紧前工作；B 工作是A 工作的紧后工作。称 A、B 工作先后动工的次序关系称为逻辑关系。本案例中 A、B 工作的逻辑关系是由项目经理决定的，统称由组织决定。 如需要体现 A 工作是 B、C 工作的紧前工作；B、C 工作是 A 工作的紧后工作，则： 如需要体现 A、B 工作是 C 工作的紧前工作；C 工作是 A 、B 工作的紧后工作。则： 【案例 2】 1.背景 项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作 A 与 B，木工小李在主卧钉地龙骨施工作业被称为 A 工作；木工小李在主卧铺木地板施工作业被称为 B 工作，规定 5 天完毕 A、B 工作，其中 A 工作计划持续时间是 2 天，B 工作计划持续时间是 3 天。 2.问题（1）绘制本工程施工计划进度双代号网络图。 [答疑编号 950017103102] 3.分析与答案 A 工作是 B 工作的紧前工作；B 工作是 A 工作的紧后工作。A、B 工作先后动工的次序关系称为逻辑关系。本案例中 A、B 工作的逻辑关系是由工艺决定的。根据案例 1、案例 2 可以得出结论：A、B 工作的逻辑关系，或者是由组织决定的；或者是由工艺决定的。 【案例 3】 1.背景 项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作 A 与 B，计划 5 天完毕 A、B 工作，其中 A 工作计划持续时间是 2 天，B 工作计划持续时间是 3 天。规定先完毕 A 工作再完毕 B 工作。施工过程中发生了如下事件：事件 1：A 工作由于受到材料供应不及时影响，实际持续时间变成了 3 天；事件 2：B 工作由于受到停电影响，实际持续时间变成了 4...
