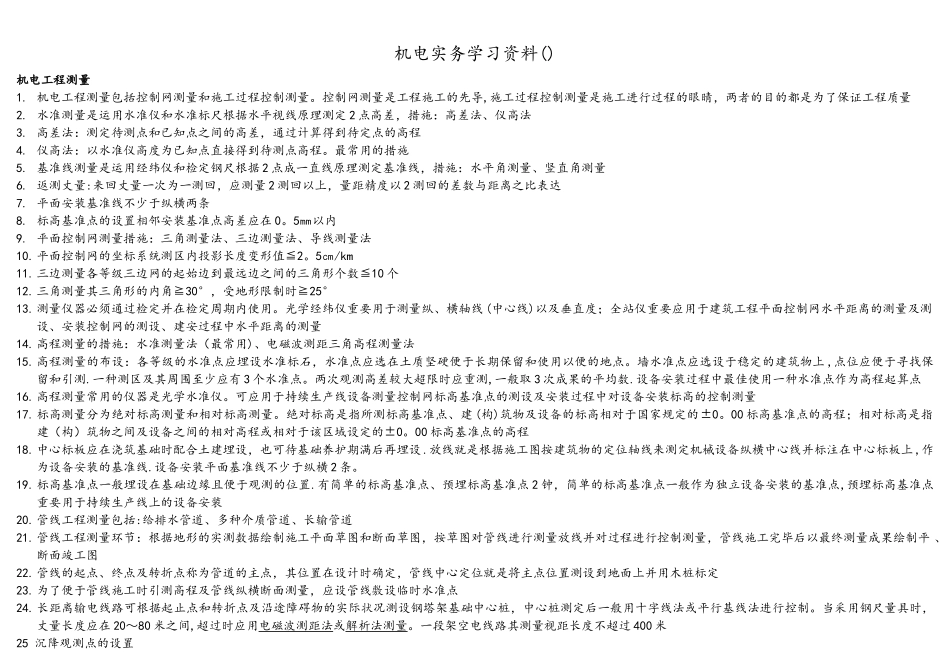

机电实务学习资料()机电工程测量1
机电工程测量包括控制网测量和施工过程控制测量
控制网测量是工程施工的先导,施工过程控制测量是施工进行过程的眼睛，两者的目的都是为了保证工程质量2
水准测量是运用水准仪和水准标尺根据水平视线原理测定 2 点高差，措施：高差法、仪高法3
高差法：测定待测点和已知点之间的高差，通过计算得到待定点的高程4
仪高法：以水准仪高度为已知点直接得到待测点高程
最常用的措施5
基准线测量是运用经纬仪和检定钢尺根据 2 点成一直线原理测定基准线，措施：水平角测量、竖直角测量6
返测丈量:来回丈量一次为一测回，应测量 2 测回以上，量距精度以 2 测回的差数与距离之比表达7
平面安装基准线不少于纵横两条8
标高基准点的设置相邻安装基准点高差应在 0
平面控制网测量措施：三角测量法、三边测量法、导线测量法10
平面控制网的坐标系统测区内投影长度变形值≦2
5㎝/km11
三边测量各等级三边网的起始边到最远边之间的三角形个数≦10 个12
三角测量其三角形的内角≧30°，受地形限制时≧25°13
测量仪器必须通过检定并在检定周期内使用
光学经纬仪重要用于测量纵、横轴线 (中心线)以及垂直度；全站仪重要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量14
高程测量的措施：水准测量法（最常用)、电磁波测距三角高程测量法15
高程测量的布设：各等级的水准点应埋设水准标石，水准点应选在土质坚硬便于长期保留和使用以便的地点
墙水准点应选设于稳定的建筑物上 ,点位应便于寻找保留和引测
一种测区及其周围至少应有 3 个水准点
两次观测高差较大超限时应重测,一般取 3 次成果的平均数
设备安装过程中最佳使用一种水准点作为高程起算点16
高程测量常用的仪器是光学水准仪
可应用于持续生产线设备测量控制网标高基准点
