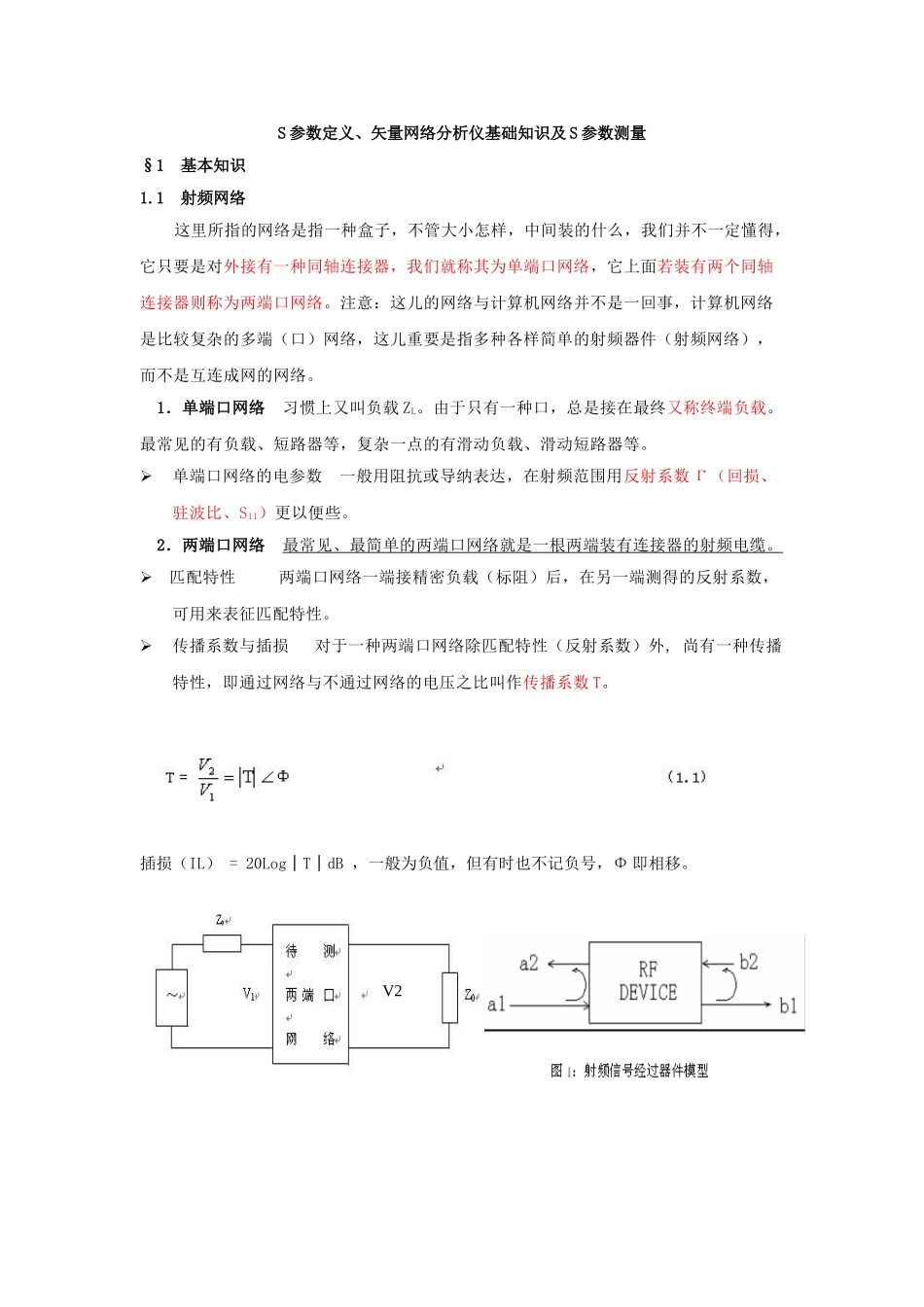

S 参数定义、矢量网络分析仪基础知识及 S 参数测量 §1 基本知识1
1 射频网络 这里所指的网络是指一种盒子，不管大小怎样，中间装的什么，我们并不一定懂得，它只要是对外接有一种同轴连接器，我们就称其为单端口网络，它上面若装有两个同轴连接器则称为两端口网络
注意：这儿的网络与计算机网络并不是一回事，计算机网络是比较复杂的多端（口）网络，这儿重要是指多种各样简单的射频器件（射频网络），而不是互连成网的网络
1．单端口网络 习惯上又叫负载 ZL
由于只有一种口，总是接在最终又称终端负载
最常见的有负载、短路器等，复杂一点的有滑动负载、滑动短路器等
单端口网络的电参数 一般用阻抗或导纳表达，在射频范围用反射系数 Γ（回损、驻波比、S11）更以便些
2．两端口网络 最常见、最简单的两端口网络就是一根两端装有连接器的射频电缆
匹配特性 两端口网络一端接精密负载（标阻）后，在另一端测得的反射系数，可用来表征匹配特性
传播系数与插损 对于一种两端口网络除匹配特性（反射系数）外, 尚有一种传播特性，即通过网络与不通过网络的电压之比叫作传播系数 T
插损（IL） = 20Log│T│dB ，一般为负值，但有时也不记负号，Φ 即相移

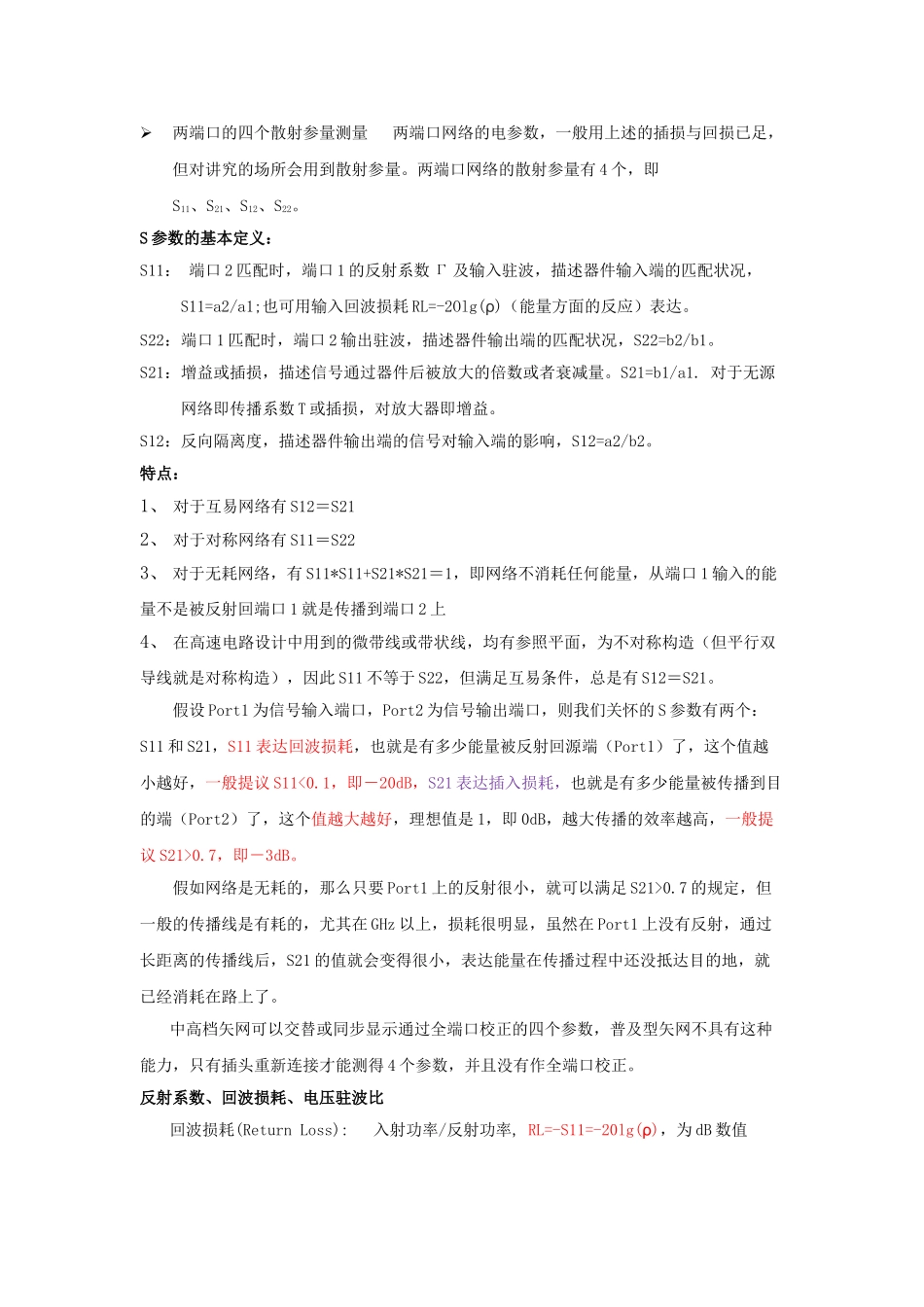

V2两端口的四个散射参量测量 两端口网络的电参数，一般用上述的插损与回损已足，但对讲究的场所会用到散射参量
两端口网络的散射参量有 4 个，即S11、S21、S12、S22
S 参数的基本定义：S11： 端口 2 匹配时，端口 1 的反射系数 Г 及输入驻波，描述器件输入端的匹配状况，S11=a2/a1;也可用输入回波损耗 RL=-2Olg(ρ)（能量方面的反应）表达
S22：端口 1 匹配时，端口 2 输出驻波，描述器件输出端的匹配状况，S22=b2/b1
S21：增益或插损，描述信号通过器件后被放大的倍数或者衰减量
S21=b1/a1
