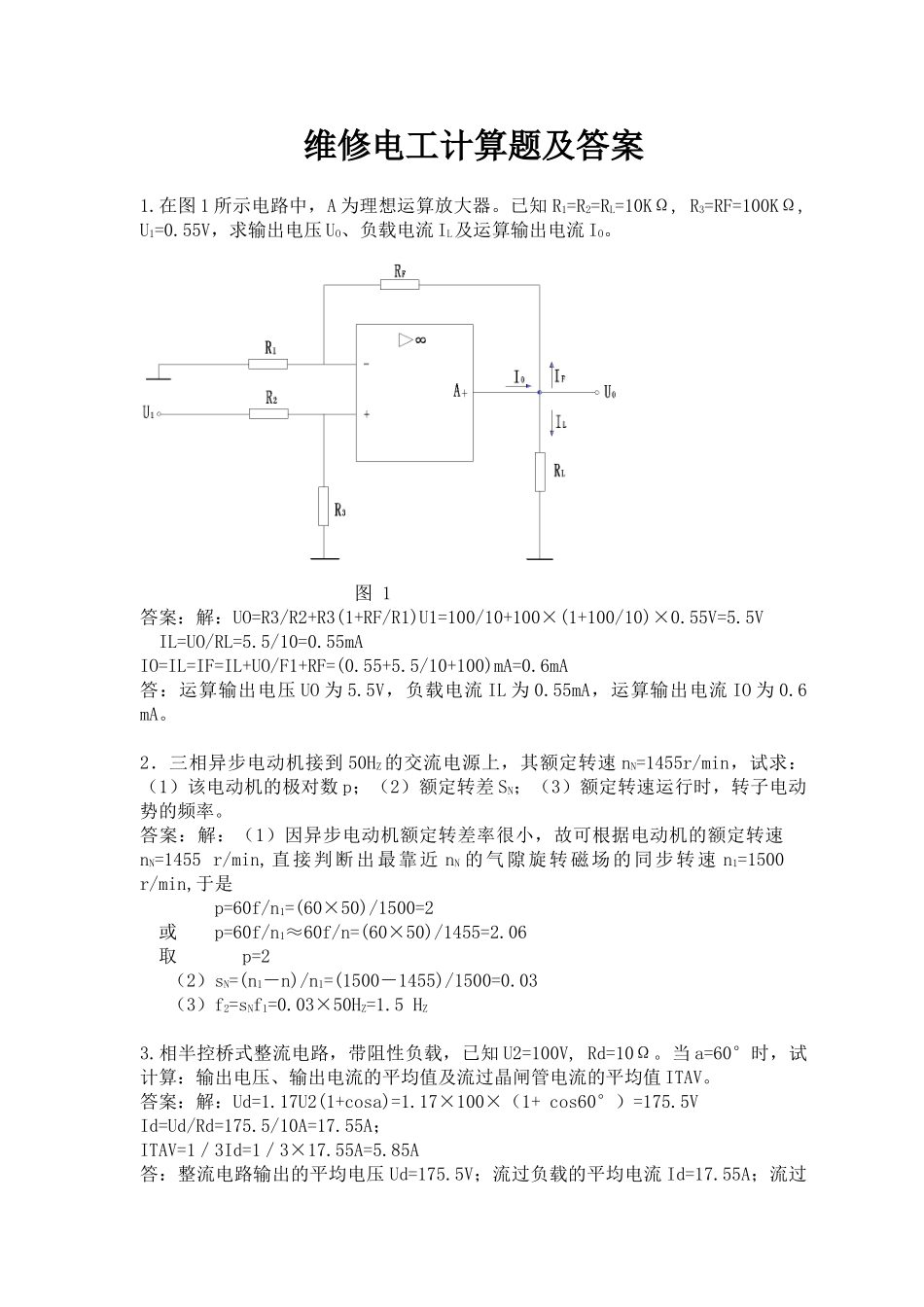

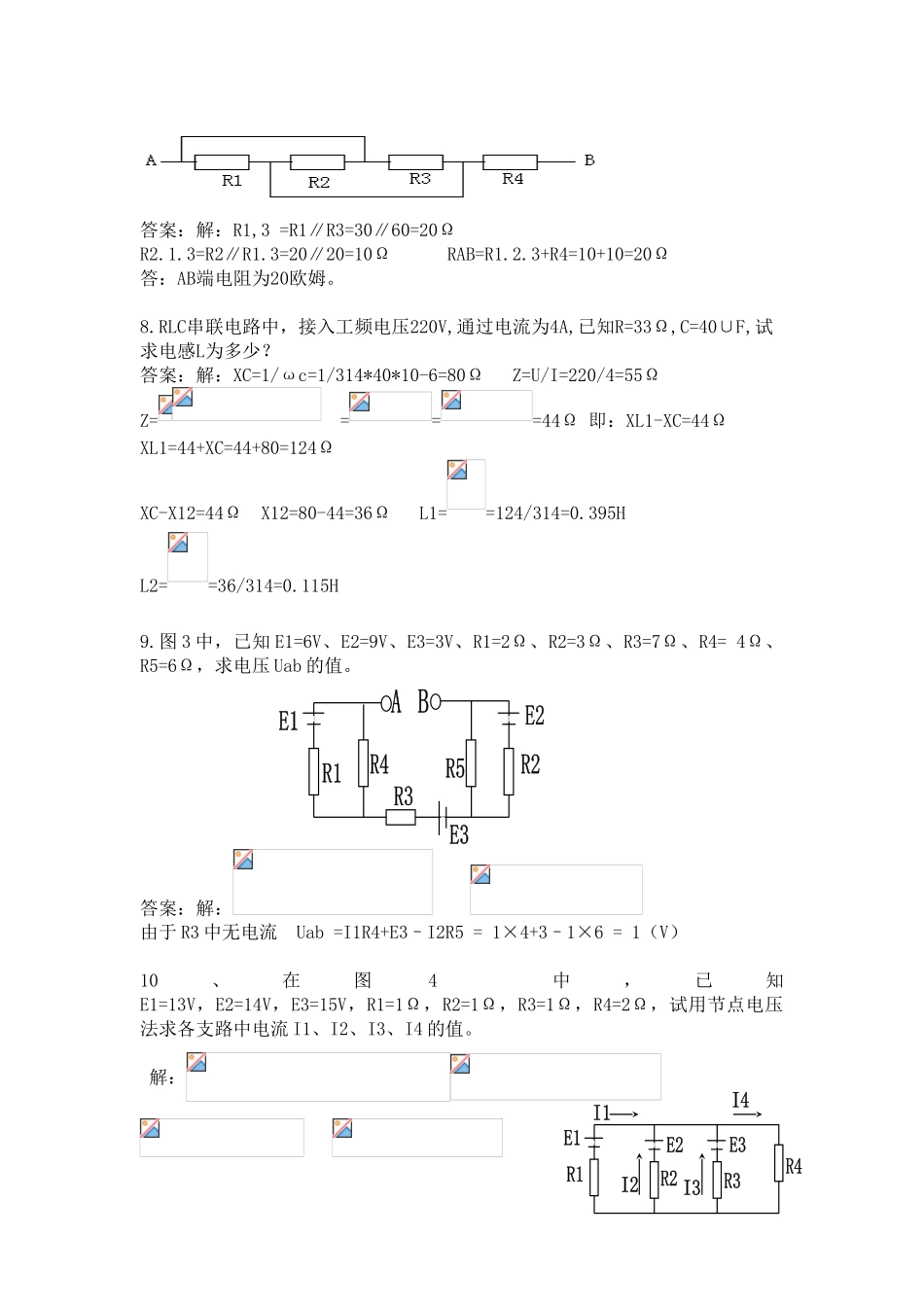

维修电工计算题及答案1.在图 1 所示电路中，A 为理想运算放大器。已知 R1=R2=RL=10KΩ, R3=RF=100KΩ, U1=0.55V，求输出电压 UO、负载电流 IL及运算输出电流 IO。 图 1答案：解：UO=R3/R2+R3(1+RF/R1)U1=100/10+100×(1+100/10)×0.55V=5.5V IL=UO/RL=5.5/10=0.55mAIO=IL=IF=IL+UO/F1+RF=(0.55+5.5/10+100)mA=0.6mA答：运算输出电压 UO 为 5.5V，负载电流 IL 为 0.55mA，运算输出电流 IO 为 0.6 mA。2．三相异步电动机接到 50HZ 的交流电源上，其额定转速 nN=1455r/min，试求：（1）该电动机的极对数 p；（2）额定转差 SN；（3）额定转速运行时，转子电动势的频率。答案：解：（1）因异步电动机额定转差率很小，故可根据电动机的额定转速nN=1455 r/min,直接判断出最靠近 nN 的气隙旋转磁场的同步转速 n1=1500 r/min,于是 p=60f/n1=(60×50)/1500=2 或 p=60f/n1≈60f/n=(60×50)/1455=2.06 取 p=2 （2）sN=(n1－n)/n1=(1500－1455)/1500=0.03 （3）f2=sNf1=0.03×50HZ=1.5 HZ3.相半控桥式整流电路，带阻性负载，已知 U2=100V, Rd=10Ω。当 a=60°时，试计算：输出电压、输出电流的平均值及流过晶闸管电流的平均值 ITAV。答案：解：Ud=1.17U2(1+cosa)=1.17×100×（1+ cos60°）=175.5VId=Ud/Rd=175.5/10A=17.55A；ITAV=1／3Id=1／3×17.55A=5.85A答：整流电路输出的平均电压 Ud=175.5V；流过负载的平均电流 Id=17.55A；流过晶闸管的电流的平均值 ITAV=5.85A。4.相全控桥式整流电路带大电感负载，已知三相整流变压器的二次绕组接成星形 ，整流电路输出 Ud 可从 0~220V 之间变化，负载的了、Ld=0.2H，Rd=4Ω，试计算（1）整流变压器的二次线电压 U2；（2）晶闸管电流的平均值 ITAV、有效值 IT 及晶闸管也许承受的最大电压 UTM；（3）选择晶闸管型号（晶闸管电压、电流裕量取 2 倍）答 案 ： 解 ： （ 1 ） 当 a=0° 时 ， 整 流 电 路 的 输 出 最 大 ， Ud=220V 。 此 时Ud=2.34U2=1.35U2 故 U2=Ud/1.35=220V/1.35≈163V（2）Id=Ud/Rd=220/4A=55A；ITAV=1/3Id=1/3×55A≈18.33A IT= √1/3Id=√1/3×55A≈31.75A UTM=√2U2=√2×163V≈230V（3）晶闸管额定值选择如下：URM≥2 UTM=2×230V=460V，取 URM=500V；IT（AV）≥2 IT/1.57=2×31.75/1.57A=40.45A，取 IT（AV）=50A；故可选型号为 KP50-5 的晶闸管。答：整流变压器二次线电压 U2=163V；晶闸...
