2025年装饰施工图技能竞赛试卷

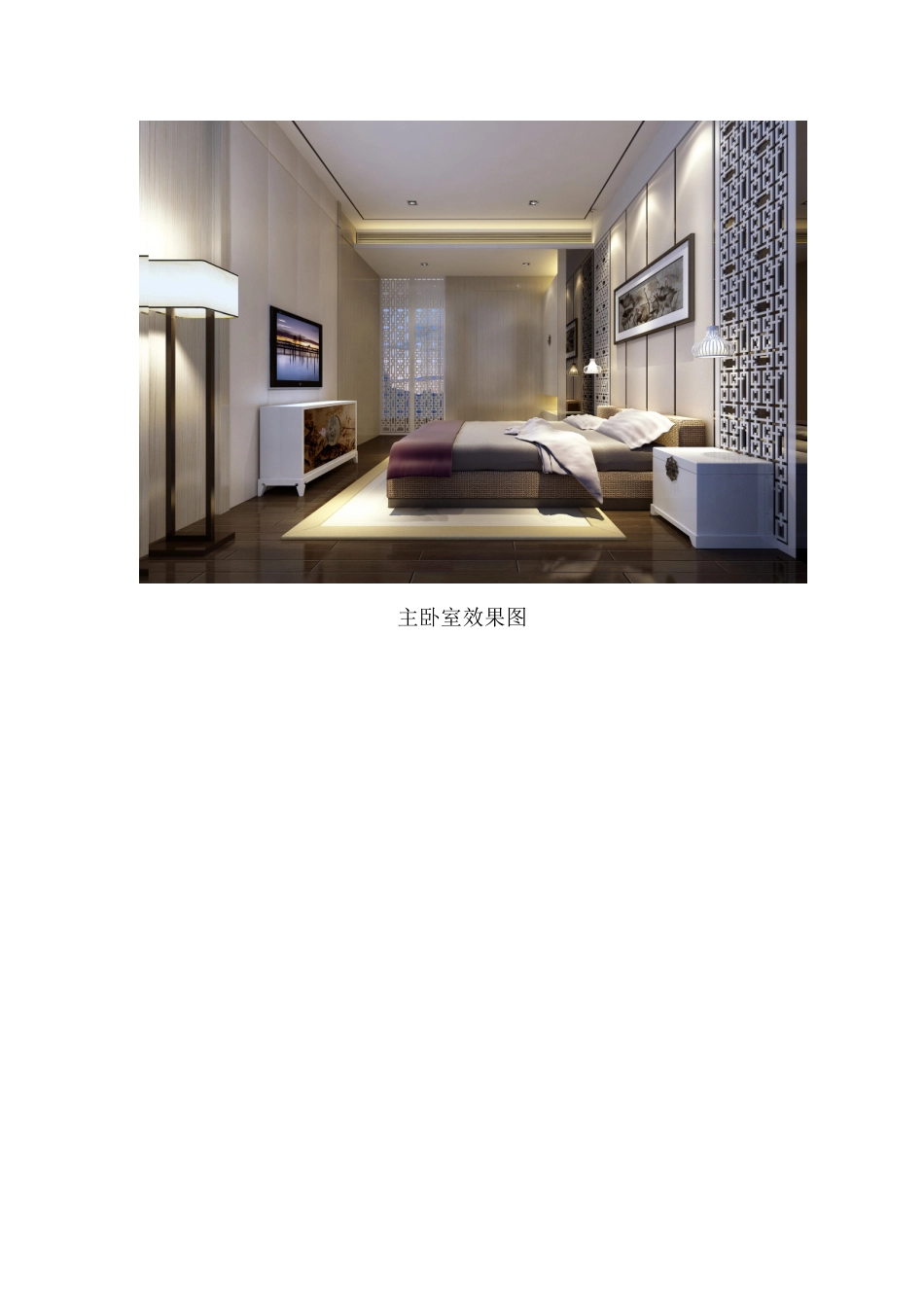

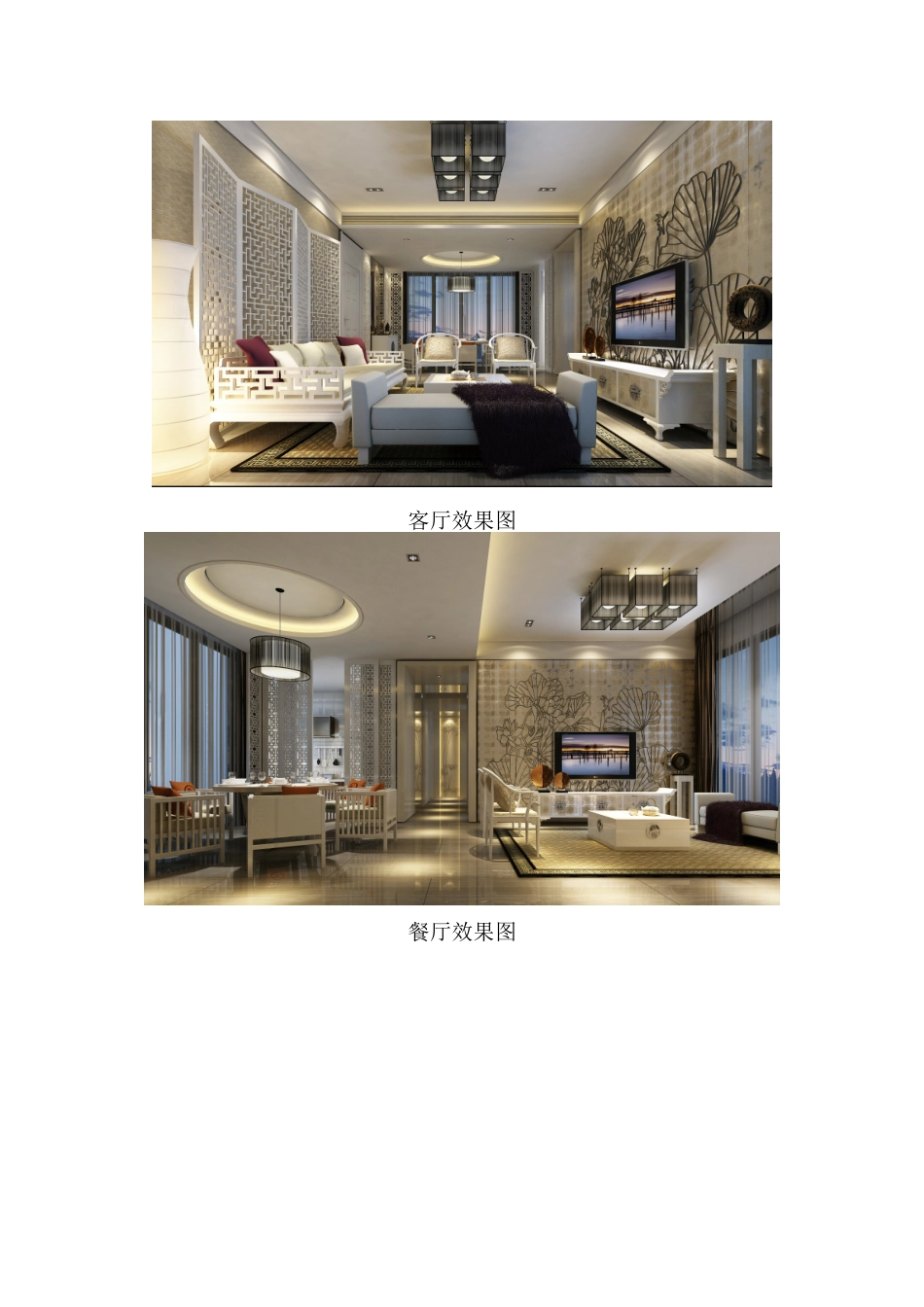

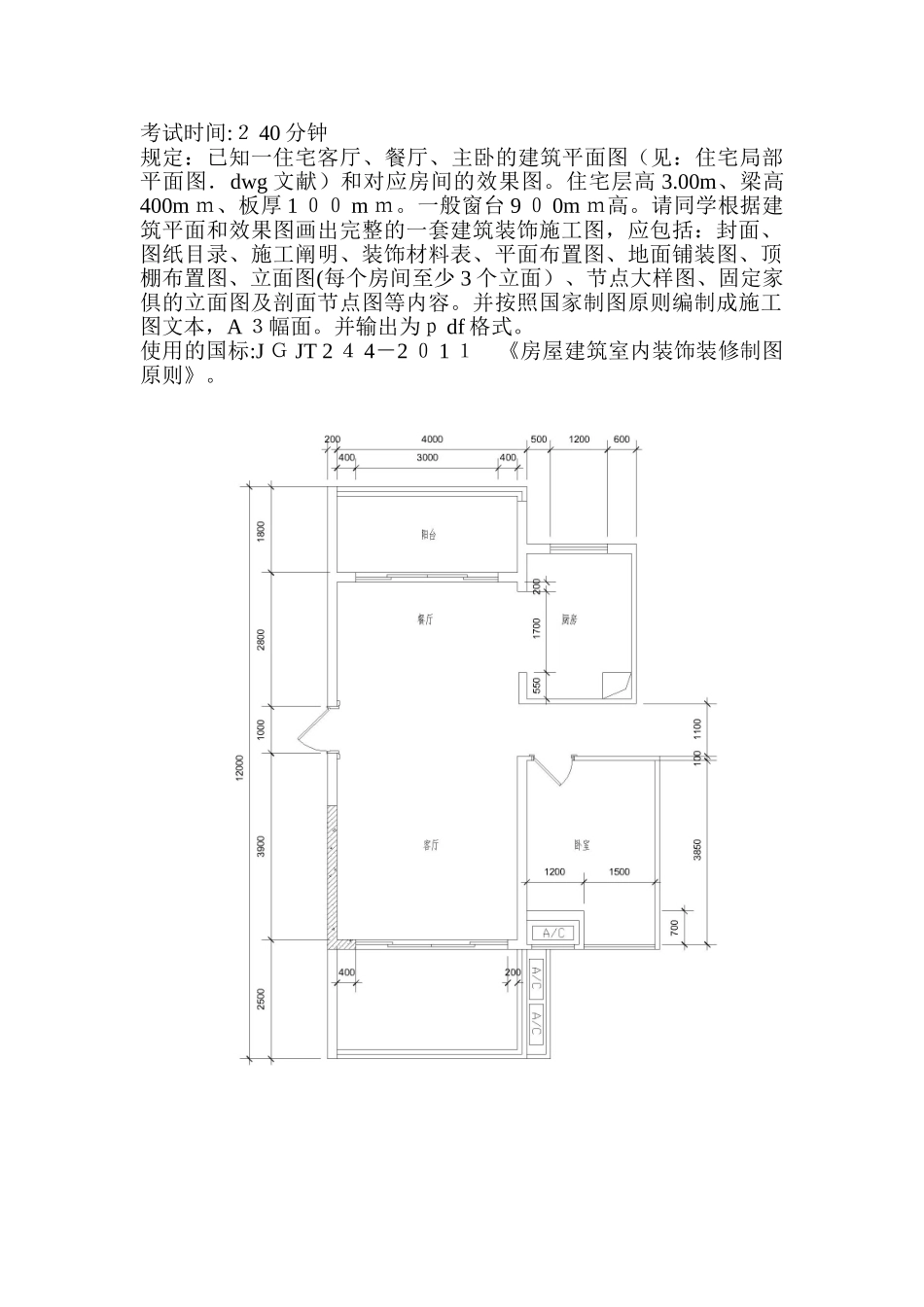

考试时间:２ 40 分钟规定：已知一住宅客厅、餐厅、主卧的建筑平面图（见：住宅局部平面图．dwg 文献）和对应房间的效果图。住宅层高 3.00m、梁高400m ｍ、板厚 1 ００ m ｍ。一般窗台 9 ０ 0m ｍ高。请同学根据建筑平面和效果图画出完整的一套建筑装饰施工图，应包括：封面、图纸目录、施工阐明、装饰材料表、平面布置图、地面铺装图、顶棚布置图、立面图(每个房间至少 3 个立面）、节点大样图、固定家俱的立面图及剖面节点图等内容。并按照国家制图原则编制成施工图文本，A ３幅面。并输出为ｐ df 格式。使用的国标:J Ｇ JT 2 ４ 4－2 ０ 1 １ 《房屋建筑室内装饰装修制图原则》。客厅效果图餐厅效果图主卧室效果图
