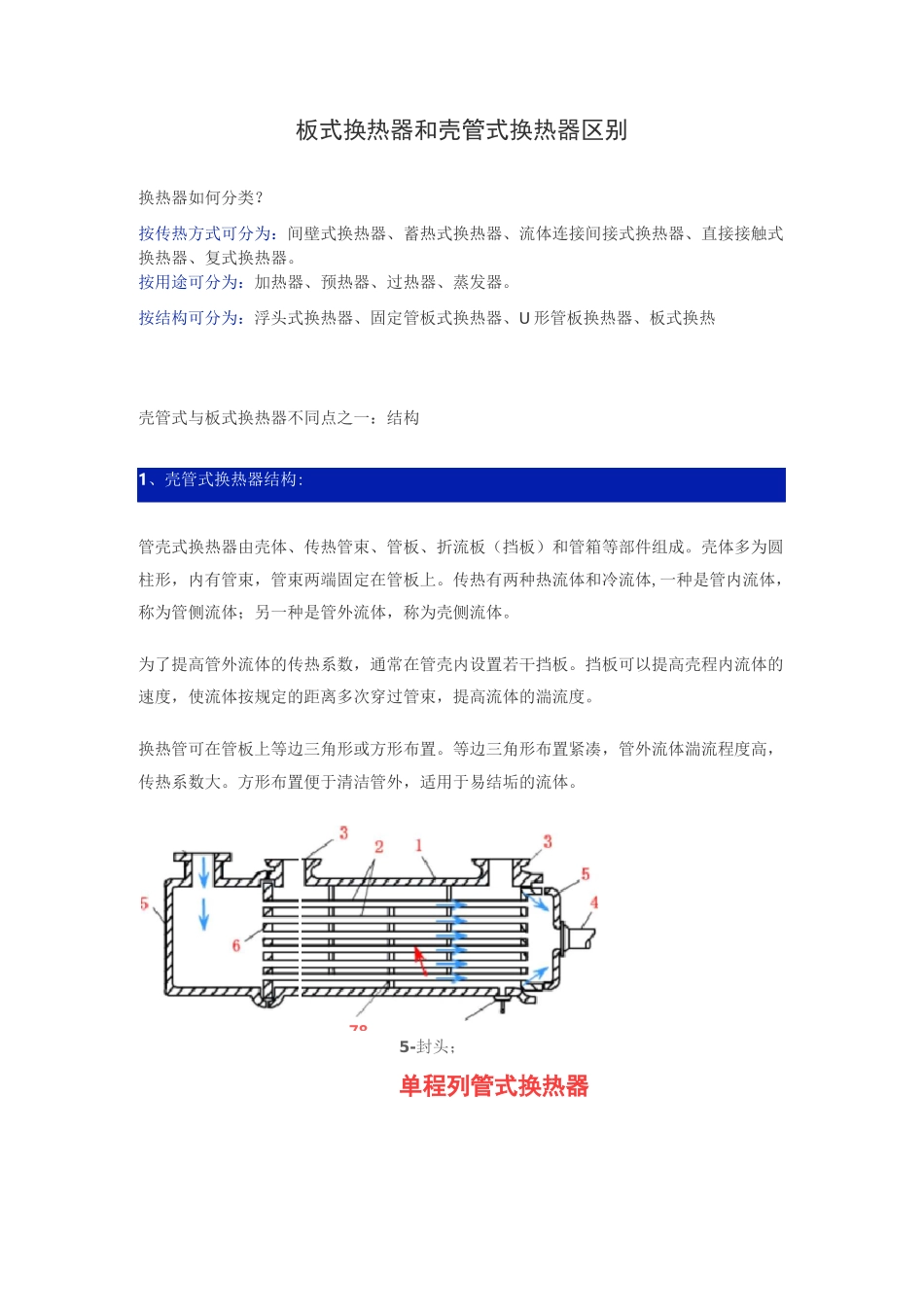

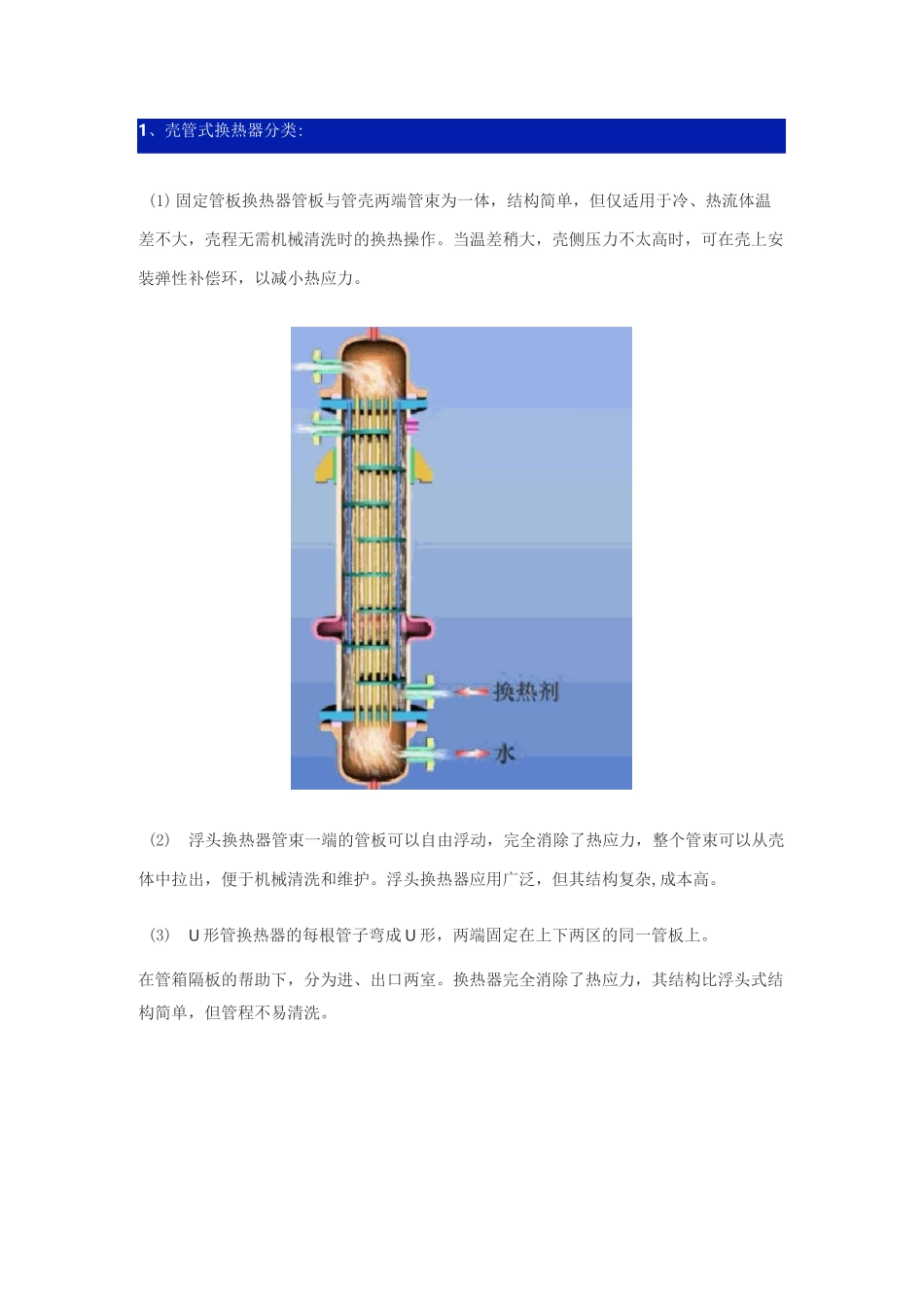

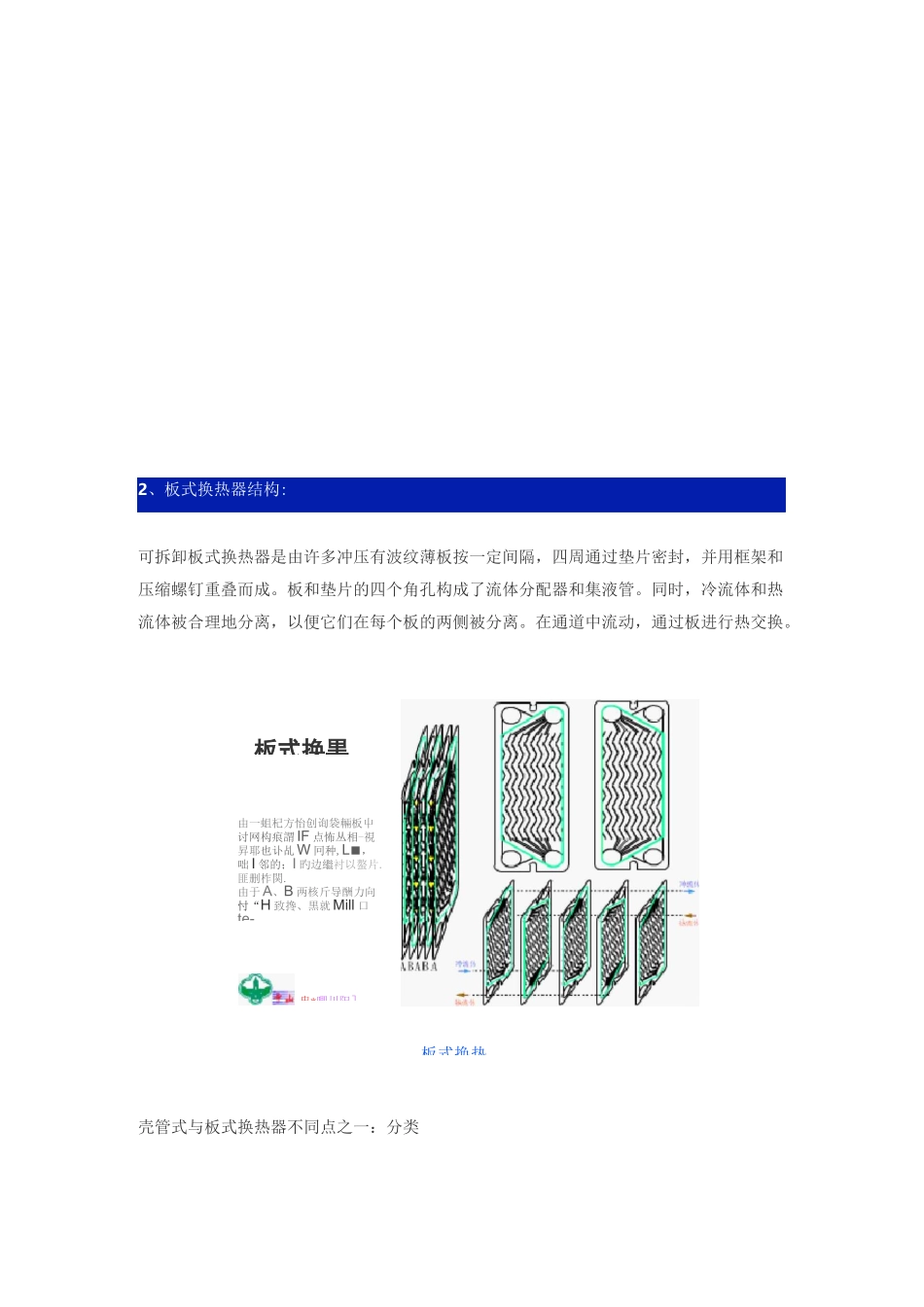

板式换热器和壳管式换热器区别换热器如何分类?按传热方式可分为:间壁式换热器、蓄热式换热器、流体连接间接式换热器、直接接触式换热器、复式换热器。按用途可分为:加热器、预热器、过热器、蒸发器。按结构可分为:浮头式换热器、固定管板式换热器、U 形管板换热器、板式换热壳管式与板式换热器不同点之一:结构1、壳管式换热器结构:管壳式换热器由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆柱形,内有管束,管束两端固定在管板上。传热有两种热流体和冷流体,一种是管内流体,称为管侧流体;另一种是管外流体,称为壳侧流体。为了提高管外流体的传热系数,通常在管壳内设置若干挡板。挡板可以提高壳程内流体的速度,使流体按规定的距离多次穿过管束,提高流体的湍流度。换热管可在管板上等边三角形或方形布置。等边三角形布置紧凑,管外流体湍流程度高,传热系数大。方形布置便于清洁管外,适用于易结垢的流体。5-封头;单程列管式换热器78板式换黒2、板式换热器结构:可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压缩螺钉重叠而成。板和垫片的四个角孔构成了流体分配器和集液管。同时,冷流体和热流体被合理地分离,以便它们在每个板的两侧被分离。在通道中流动,通过板进行热交换。壳管式与板式换热器不同点之一:分类盅*唧川阳]由一蛆杞方怡创询袋輛板屮讨网构痕謂 IF 点怖丛相-視昇耶也讣乩 W 冋种,L■,咄 I 邻的;I 旳边繼衬以螯片.匪删柞関.由于 A、B 两核斤导酬力向忖“H 致搀、黒就 Mill 口te-板式换热1、壳管式换热器分类:(1) 固定管板换热器管板与管壳两端管束为一体,结构简单,但仅适用于冷、热流体温差不大,壳程无需机械清洗时的换热操作。当温差稍大,壳侧压力不太高时,可在壳上安装弹性补偿环,以减小热应力。(2)浮头换热器管束一端的管板可以自由浮动,完全消除了热应力,整个管束可以从壳体中拉出,便于机械清洗和维护。浮头换热器应用广泛,但其结构复杂,成本高。(3)U 形管换热器的每根管子弯成 U 形,两端固定在上下两区的同一管板上。在管箱隔板的帮助下,分为进、出口两室。换热器完全消除了热应力,其结构比浮头式结构简单,但管程不易清洗。U 卑管式换热器^iiiii-ir.ii 晚沆也代【I(5) 根据转轮的间隙大小,可分为常规的间隙板式换热器和宽间隙板式换热器。(6)根据波纹磨损情况,板式换热器有更详细的区别,不再重复,请参考:板式...
