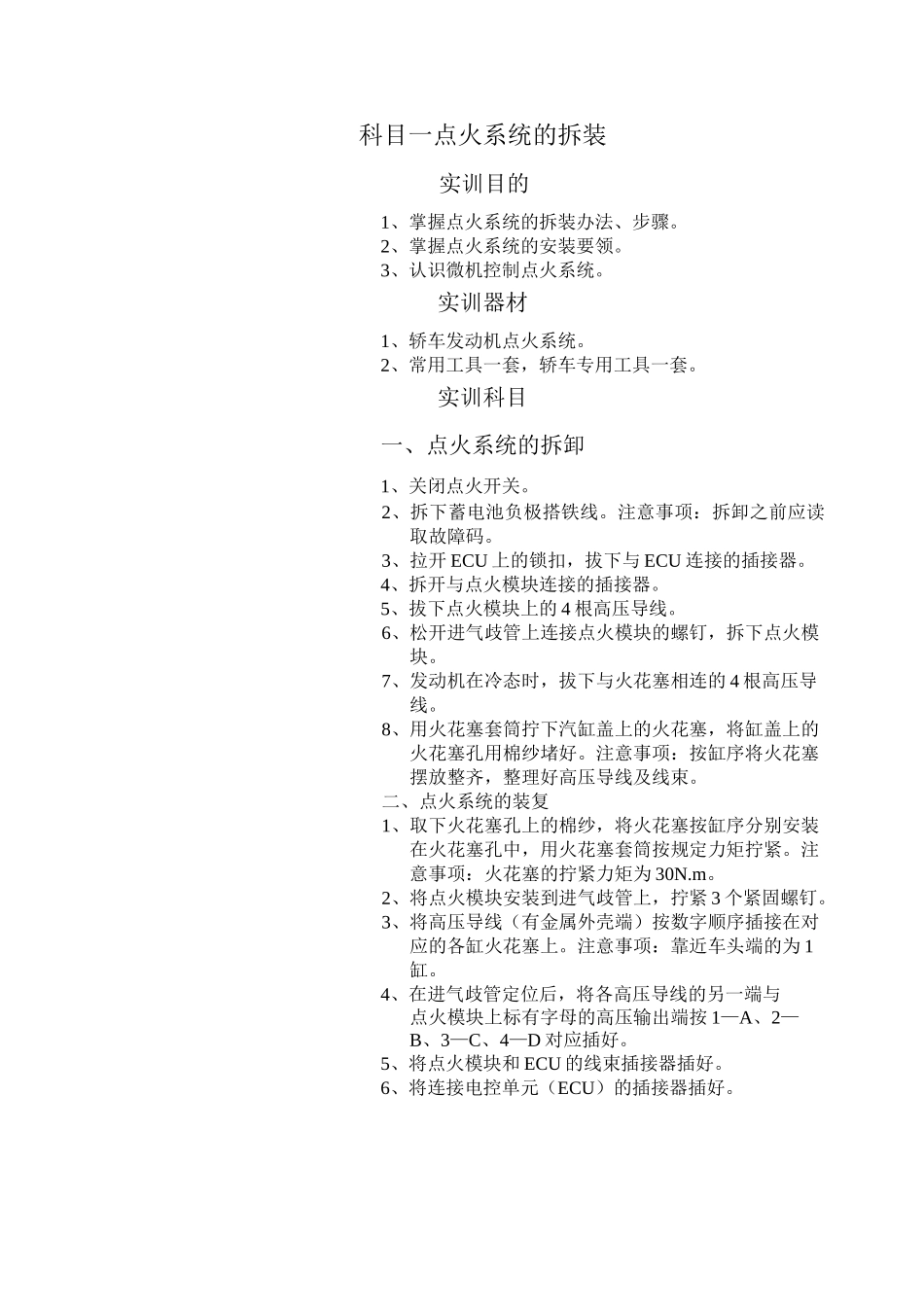

科目一点火系统的拆装实训目的1、掌握点火系统的拆装办法、步骤。2、掌握点火系统的安装要领。3、认识微机控制点火系统。实训器材1、轿车发动机点火系统。2、常用工具一套,轿车专用工具一套。实训科目一、点火系统的拆卸1、关闭点火开关。2、拆下蓄电池负极搭铁线。注意事项:拆卸之前应读取故障码。3、拉开 ECU 上的锁扣,拔下与 ECU 连接的插接器。4、拆开与点火模块连接的插接器。5、拔下点火模块上的 4 根高压导线。6、松开进气歧管上连接点火模块的螺钉,拆下点火模块。7、发动机在冷态时,拔下与火花塞相连的 4 根高压导线。8、用火花塞套筒拧下汽缸盖上的火花塞,将缸盖上的火花塞孔用棉纱堵好。注意事项:按缸序将火花塞摆放整齐,整理好高压导线及线束。二、点火系统的装复1、取下火花塞孔上的棉纱,将火花塞按缸序分别安装在火花塞孔中,用火花塞套筒按规定力矩拧紧。注意事项:火花塞的拧紧力矩为 30N.m。2、将点火模块安装到进气歧管上,拧紧 3 个紧固螺钉。3、将高压导线(有金属外壳端)按数字顺序插接在对应的各缸火花塞上。注意事项:靠近车头端的为 1缸。4、在进气歧管定位后,将各高压导线的另一端与点火模块上标有字母的高压输出端按 1—A、2—B、3—C、4—D 对应插好。5、将点火模块和 ECU 的线束插接器插好。6、将连接电控单元(ECU)的插接器插好。7、安装蓄电池负极搭铁线。考核标准表考核时间考核项目分值评分标准与指导评价结果15min正确使用工具20工具使用不当酌情扣分,并指正点火系统的拆卸20按拆卸要求酌情扣分,并指正点火系统的装复20按装复要求酌情扣分,并指正点火顺序的确定10按要求酌情扣分,并指正按照技术要求紧固螺栓20不按要求每处扣 10 分,并指正整理工具、清理现场10每项扣 2 分,扣完为止遵守相关安全操作规范因违规操作发生人身和设备事故,此项按 0 分计,超时按 0分计分数合计100科目二起动系统的拆装实训目的1. 、起动系统的拆装办法、步骤。2、熟练掌握起动系统的安装要领及起动机的拆装实训器材1、轿车发动机的起动系统。2、常用工具一套,轿车专用工具一套。实训科目一、起动系统的拆装1、关闭点火开关。2、拆下蓄电池负极搭铁线。注意事项:拆卸负极搭铁线前应读取故障码。3、拆下电磁开关“50”接线柱上的导线和“30”接线柱(I)上的导线。4、拆下连接起动机与变速器壳体的两个紧固螺栓。5、取下起动机并将外部污垢清理干净。6、将起动机安装在变速器的壳体上,拧...
