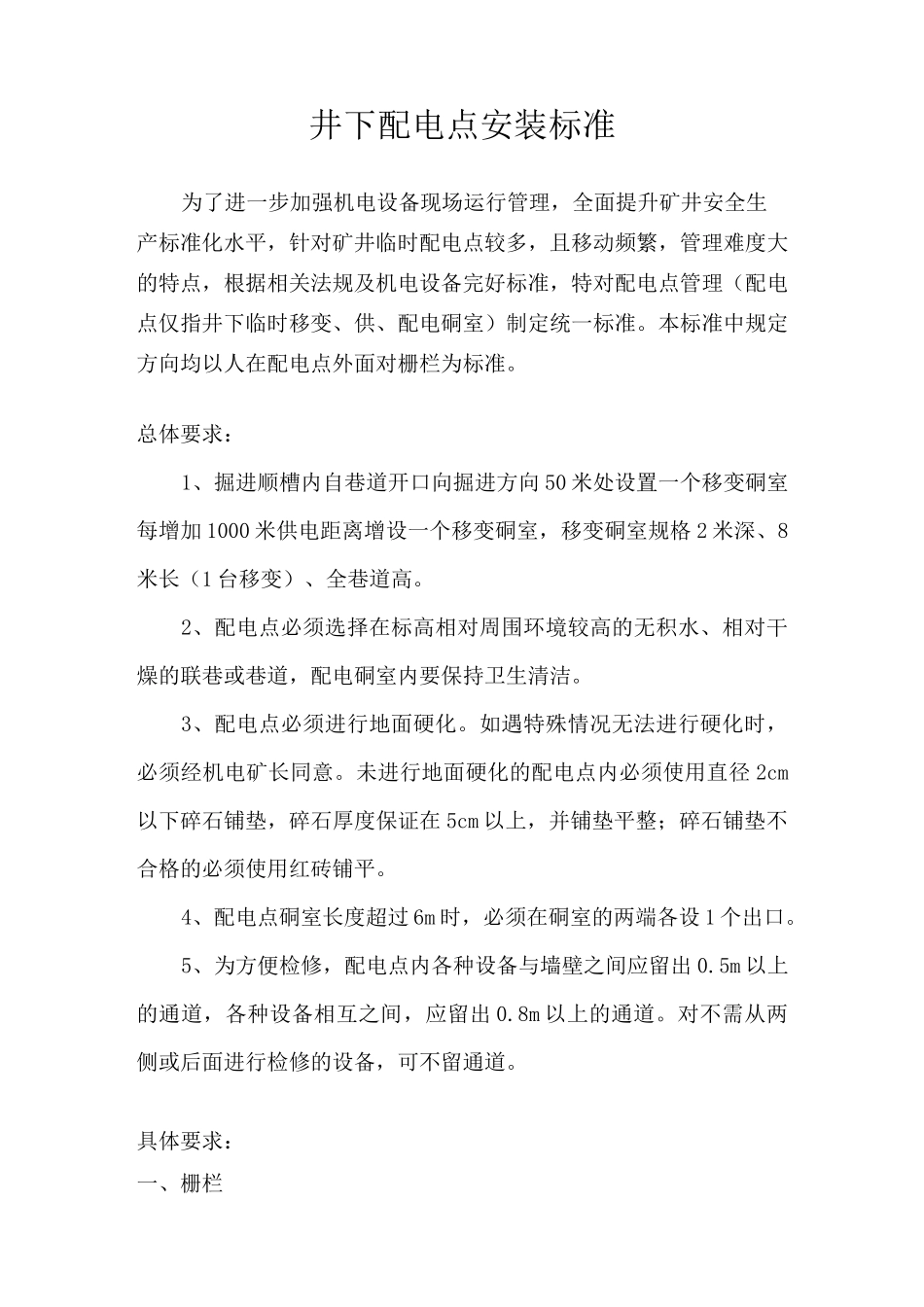

井下配电点安装标准(4.11修订)_第1页
1/12
井下配电点安装标准(4.11修订)_第2页
2/12

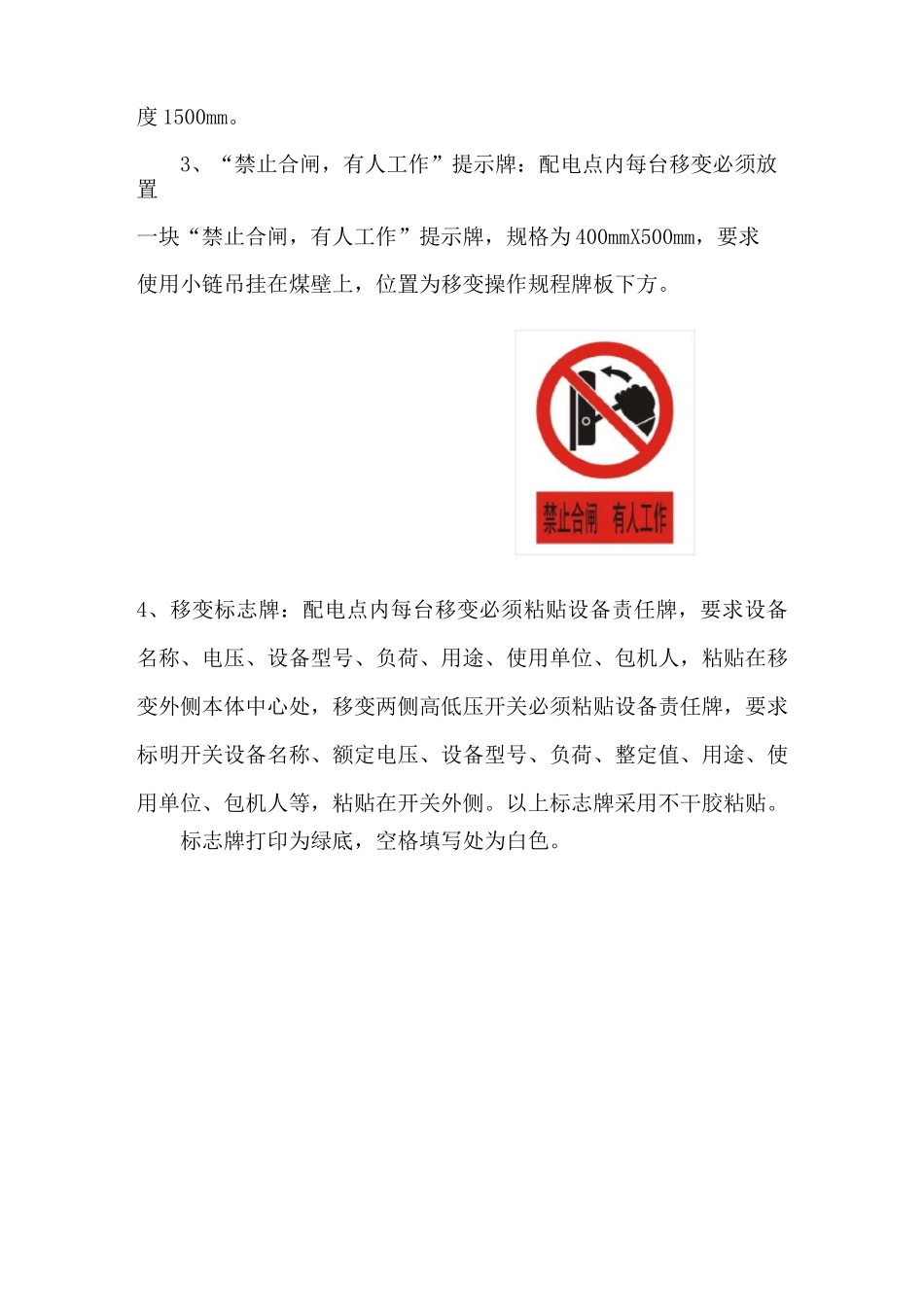

井下配电点安装标准(4.11修订)_第3页
3/12
井下配电点安装标准为了进一步加强机电设备现场运行管理,全面提升矿井安全生产标准化水平,针对矿井临时配电点较多,且移动频繁,管理难度大的特点,根据相关法规及机电设备完好标准,特对配电点管理(配电点仅指井下临时移变、供、配电硐室)制定统一标准。本标准中规定方向均以人在配电点外面对栅栏为标准。总体要求:1、掘进顺槽内自巷道开口向掘进方向 50 米处设置一个移变硐室每增加 1000 米供电距离增设一个移变硐室,移变硐室规格 2 米深、8米长(1 台移变)、全巷道高。2、配电点必须选择在标高相对周围环境较高的无积水、相对干燥的联巷或巷道,配电硐室内要保持卫生清洁。3、配电点必须进行地面硬化。如遇特殊情况无法进行硬化时,必须经机电矿长同意。未进行地面硬化的配电点内必须使用直径 2cm以下碎石铺垫,碎石厚度保证在 5cm 以上,并铺垫平整;碎石铺垫不合格的必须使用红砖铺平。4、配电点硐室长度超过 6m 时,必须在硐室的两端各设 1 个出口。5、为方便检修,配电点内各种设备与墙壁之间应留出 0.5m 以上的通道,各种设备相互之间,应留出 0.8m 以上的通道。对不需从两侧或后面进行检修的设备,可不留通道。具体要求:一、栅栏临时配电点周围必须设置栅栏,栅栏高度 1250mm,栅栏摆放以配电点四周无法进人为标准;栅栏上设置行人小门一个,小门要求宽度 600mm,上下直通;各采掘工作面的临时配电点,栅栏安设必须牢固可靠,要求栅栏之间用螺丝连接,不可用铁丝捆绑。二、图牌板1、综合警示牌:栅栏上必须吊挂综合警示牌一块,规格为1200mmX400mm,要求使用绑扎带吊挂于栅栏中间,警示牌上方与栅栏上边齐平;兹临时配电点综合警示牌2、图纸、制度框:配电点内必须悬挂供电系统图、移变操作规程牌板、停送电制度牌板、电工岗位责任制牌板。图框规格为800mm*600mm,高压操作规程、停送电制度和电工岗位责任制规格为800*600。将图纸塑封后装在图框内,图框和制度牌板统一吊挂在配电点栅栏上与栅栏上边齐平;如果空间限制将图框和制度牌板统一吊挂在配电点中间后方的煤壁(岩壁)上,要求中间为供电系统图,左侧为移变操作规程,右侧为停送电制度和电工岗位责任制,距底板高度 1500mm。3、“禁止合闸,有人工作”提示牌:配电点内每台移变必须放置一块“禁止合闸,有人工作”提示牌,规格为 400mmX500mm,要求使用小链吊挂在煤壁上,位置为移变操作规程牌板下方。4、移变标志牌:配电点内每台移变必须粘贴设备...
