铸件检验标准[1]

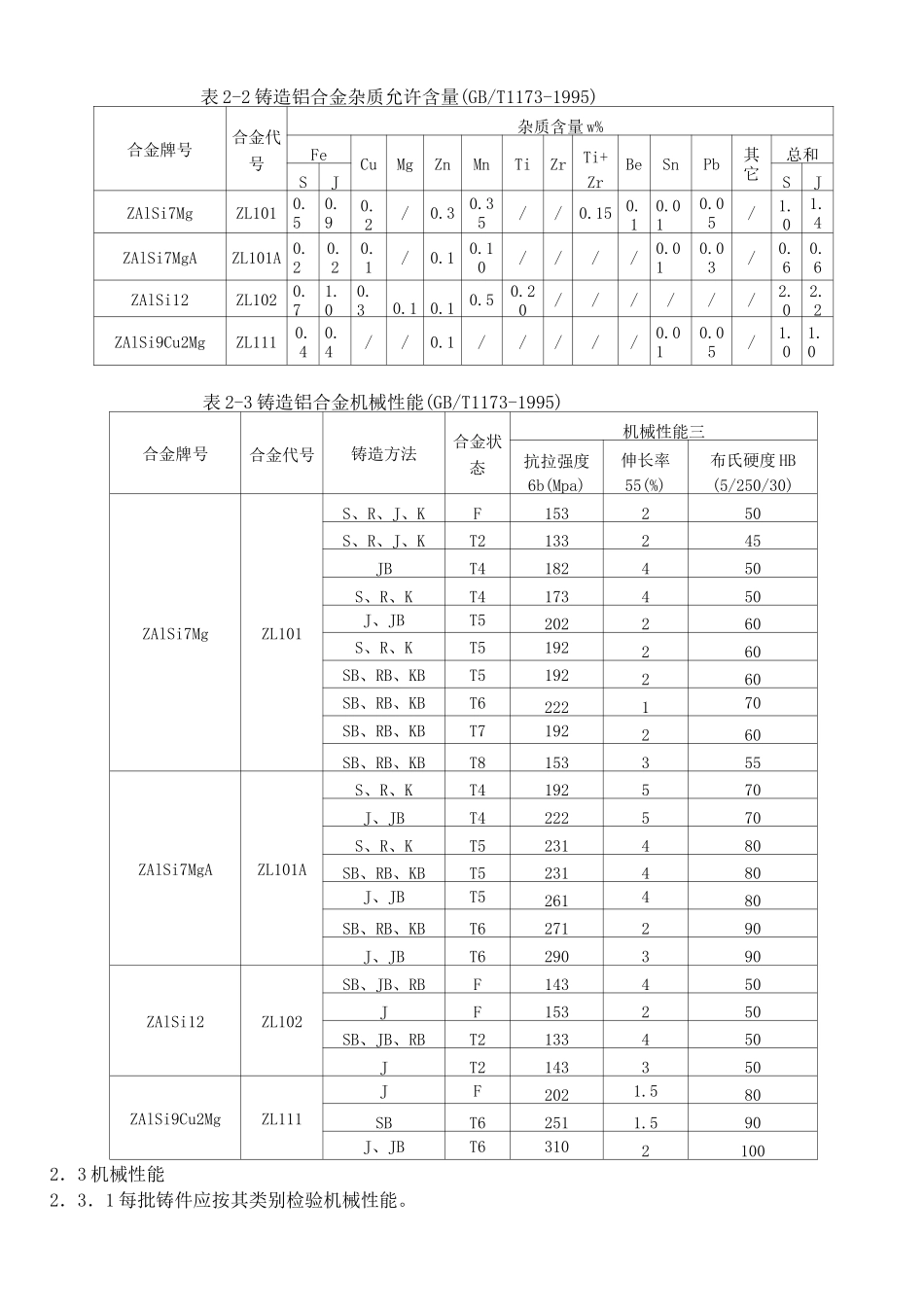

铝合金铸造件检验技术条件（试行）1内容及适用范围本标准根据 GB/T1173-1995 及 GB/T9438-1999 的相关内容，规定了铝合金铸件的分类和铸件的外观质量、内在质量以及铸件修补等内容的技术要求与检验规则等。本标准适用于我公司采用金属型铸造所生产的制动器上、下泵体等铸件（不含压力铸造）。根据工作条件、用途以及在使用过程中如果损坏，所能造成的危害程度，将铸件分类如下：表 1-1 铸件分类的定义及检验项目（GB/T9438-1999）类别定义检验项目I承受重载荷，工作条件复杂，用于关键部位，铸件损坏将危及整机安全运行的重要铸件外观质量（表面粗糙度、表面缺陷、尺寸等），内在质量（化学成分、机械性能、内部缺陷等）及其他补充要求II承受中等载荷，用于重要部位，铸件损坏将影响部件的正常工作，造成事故外观质量（表面粗糙度、表面缺陷、尺寸等），内在质量（化学成分、机械性能、内部缺陷等）及其他补充要求III承受轻载荷，用于般部位外观质量（表面粗糙度、表面缺陷、尺寸等），内在质量（化学成分或机械性能）2技术要求2．1 化学成分2.1.1 合金的化学成分根据 GB/T1173-1995 的规定，应符合表 2-1 及表 2-2 的规定。2．1．2 当使用杂质总和来表示杂质含量时，如无特殊规定，其中每一种未列出的元素含量不大于 0.02%。2.2 状态2.2.1 铸件按表 2-3 的规定，呈铸态或热处理状态供应。表 2-1 铸造铝合金化学成分（GB/T1173-1995）word 专业资料-可复制编辑-欢迎下载表 2-2 铸造铝合金杂质允许含量(GB/T1173-1995)合金牌号合金代号杂质含量 w%FeCuMgZnMnTiZrTi+ZrBeSnPb其它总和SJSJZAlSi7MgZL1010.50.90.2/0.30.35//0.150.10.010.05/1.01.4ZAlSi7MgAZL101A 0.20.20.1/0.10.10////0.010.03/0.60.6ZAlSi12ZL1020.71.00.30.1 0.10.50.20//////2.02.2ZAlSi9Cu2MgZL1110.40.4//0.1/////0.010.05/1.01.0表 2-3 铸造铝合金机械性能(GB/T1173-1995)合金牌号合金代号铸造方法合金状态机械性能三抗拉强度6b(Mpa)伸长率55(%)布氏硬度 HB(5/250/30)ZAlSi7MgZL101S、R、J、KF153250S、R、J、KT2133245JBT4182450S、R、KT4173450J、JBT5202260S、R、KT5192260SB、RB、KBT5192260SB、RB、KBT6222170SB、RB、KBT7192260SB、RB、KBT8153355ZAlSi7MgAZL101AS、R、KT4192570J、JBT4222570S、R、KT5231480SB、RB、KBT5231480J、JBT5261480SB、RB、KBT6271290J、JBT6290390ZAlSi12ZL102SB、JB、RBF143450JF153250SB、JB、RBT2133450J...
