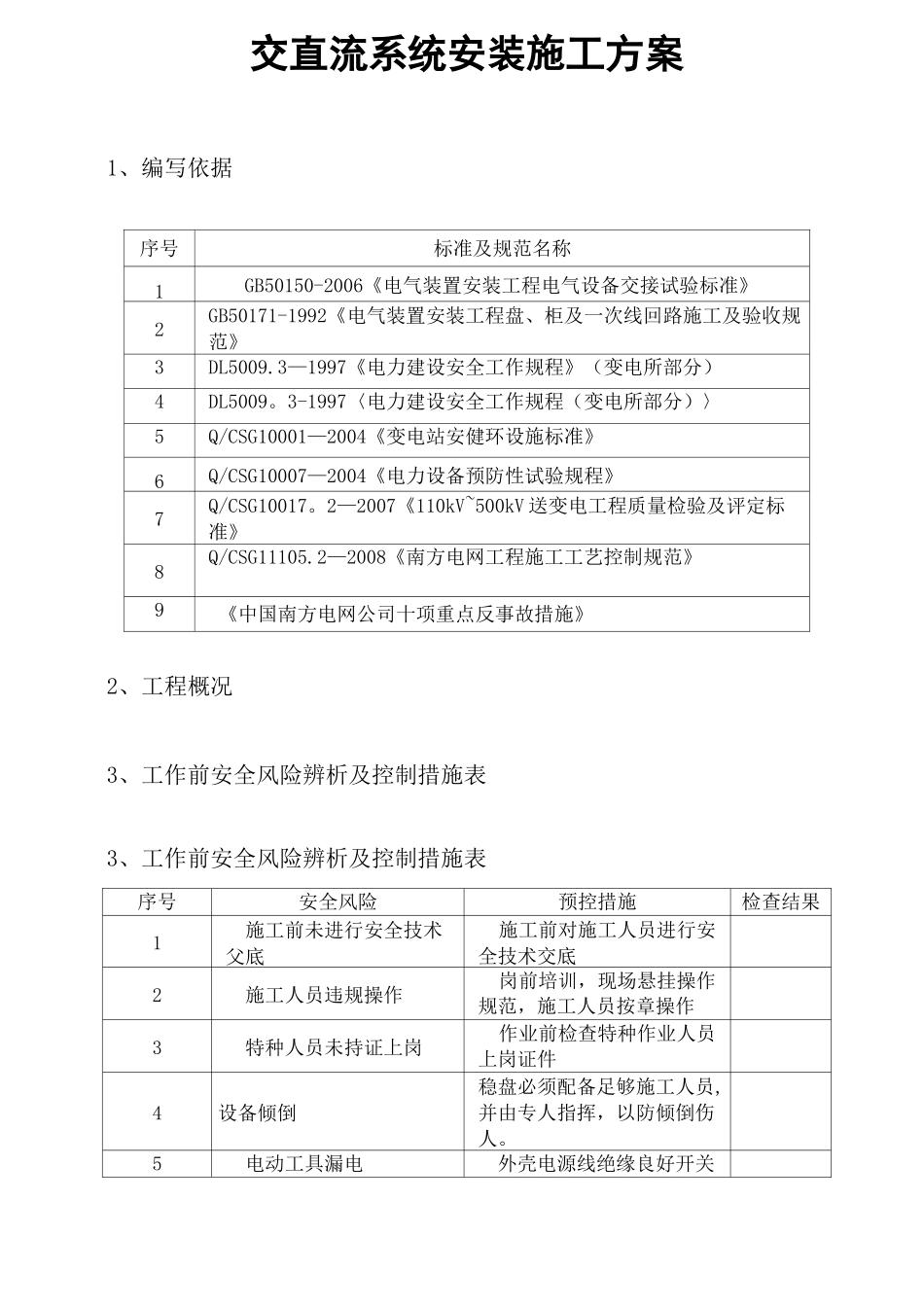

交直流系统安装施工方案

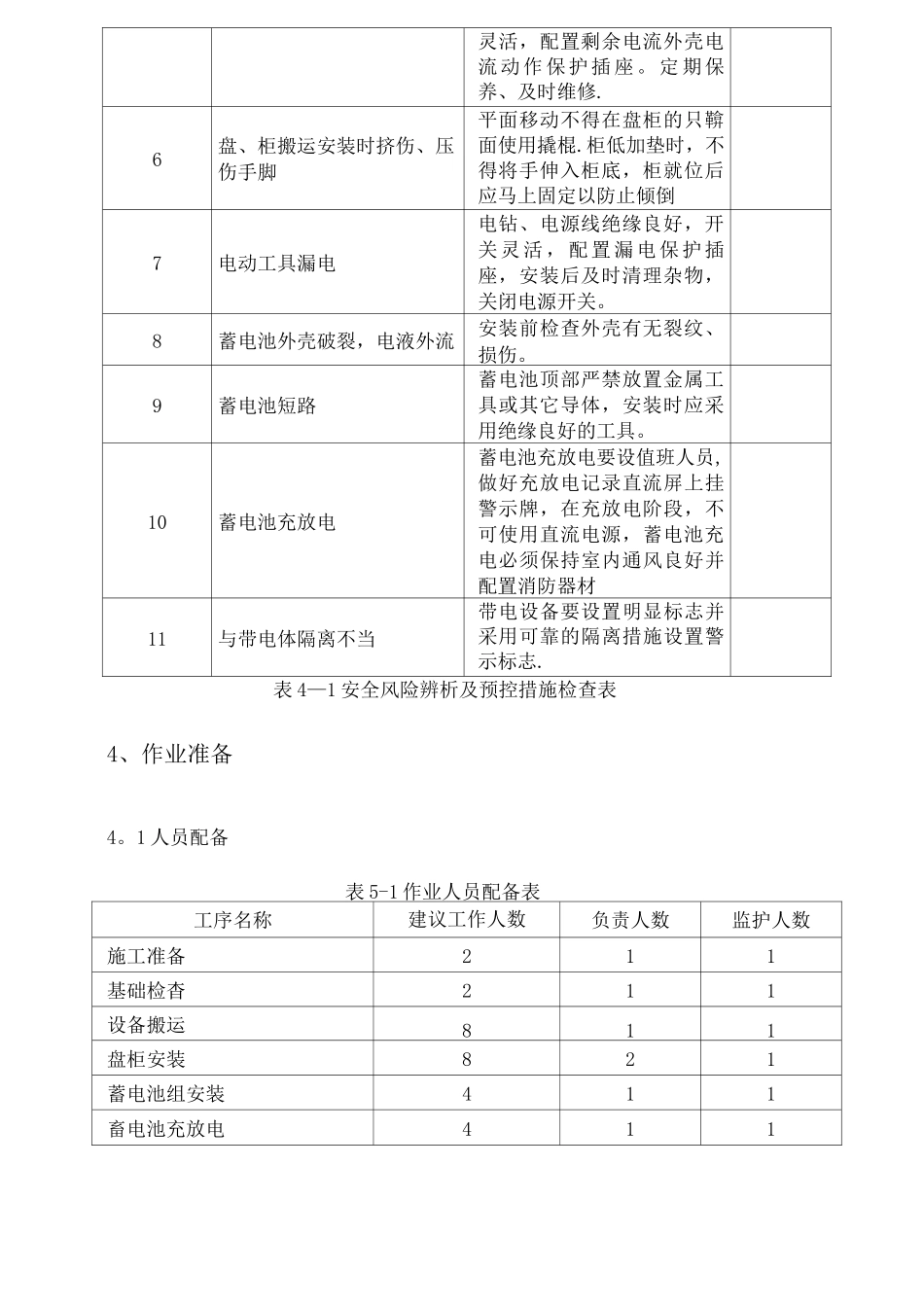

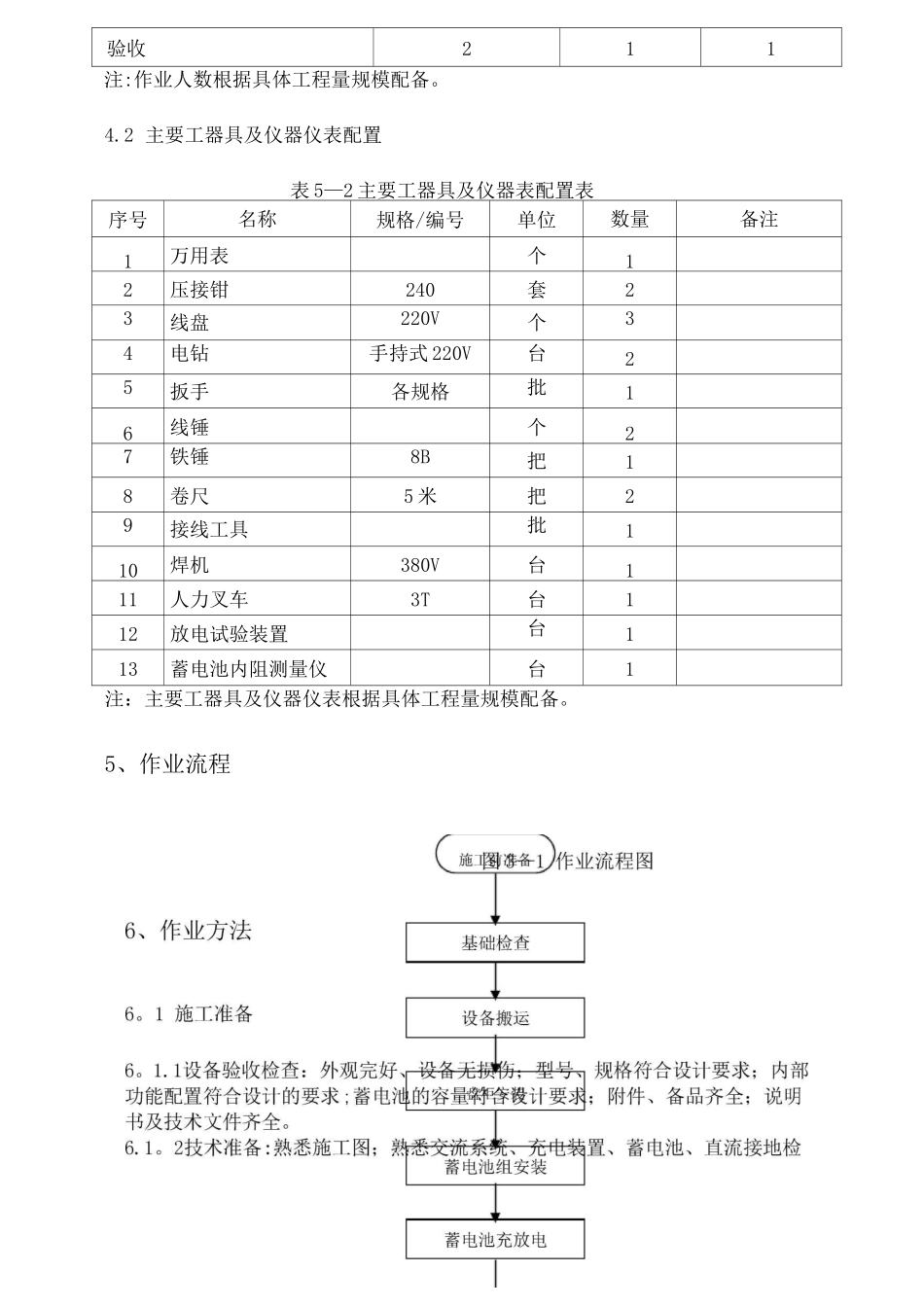

交直流系统安装施工方案1、编写依据序号标准及规范名称1GB50150-2006《电气装置安装工程电气设备交接试验标准》2GB50171-1992《电气装置安装工程盘、柜及一次线回路施工及验收规范》3DL5009.3—1997《电力建设安全工作规程》（变电所部分）4DL5009。3-1997〈电力建设安全工作规程（变电所部分）〉5Q/CSG10001—2004《变电站安健环设施标准》6Q/CSG10007—2004《电力设备预防性试验规程》7Q/CSG10017。2—2007《110kV~500kV 送变电工程质量检验及评定标准》8Q/CSG11105.2—2008《南方电网工程施工工艺控制规范》9《中国南方电网公司十项重点反事故措施》2、工程概况3、工作前安全风险辨析及控制措施表3、工作前安全风险辨析及控制措施表序号安全风险预控措施检查结果1施工前未进行安全技术父底施工前对施工人员进行安全技术交底2施工人员违规操作岗前培训，现场悬挂操作规范，施工人员按章操作3特种人员未持证上岗作业前检查特种作业人员上岗证件4设备倾倒稳盘必须配备足够施工人员,并由专人指挥，以防倾倒伤人。5电动工具漏电外壳电源线绝缘良好开关灵活，配置剩余电流外壳电流动作保护插座。定期保养、及时维修.6盘、柜搬运安装时挤伤、压伤手脚平面移动不得在盘柜的只鞥面使用撬棍.柜低加垫时，不得将手伸入柜底，柜就位后应马上固定以防止倾倒7电动工具漏电电钻、电源线绝缘良好，开关灵活，配置漏电保护插座，安装后及时清理杂物，关闭电源开关。8蓄电池外壳破裂，电液外流安装前检查外壳有无裂纹、损伤。9蓄电池短路蓄电池顶部严禁放置金属工具或其它导体，安装时应采用绝缘良好的工具。10蓄电池充放电蓄电池充放电要设值班人员,做好充放电记录直流屏上挂警示牌，在充放电阶段，不可使用直流电源，蓄电池充电必须保持室内通风良好并配置消防器材11与带电体隔离不当带电设备要设置明显标志并采用可靠的隔离措施设置警示标志.表 4—1 安全风险辨析及预控措施检查表4、作业准备4。1 人员配备表 5-1 作业人员配备表工序名称建议工作人数负责人数监护人数施工准备211基础检杳211设备搬运811盘柜安装821蓄电池组安装411畜电池充放电411验收211注:作业人数根据具体工程量规模配备。4.2 主要工器具及仪器仪表配置表 5—2 主要工器具及仪器表配置表序号名称规格/编号单位数量备注1万用表个12压接钳240套23线盘220V个34电钻手持式 220V台25扳手各规格批16线锤个27铁锤8B把18卷尺5 米把29接线工具批110焊机380V台111人力叉车3T台112放电试验装...
