50mw光伏电站二次电力接入系统报告

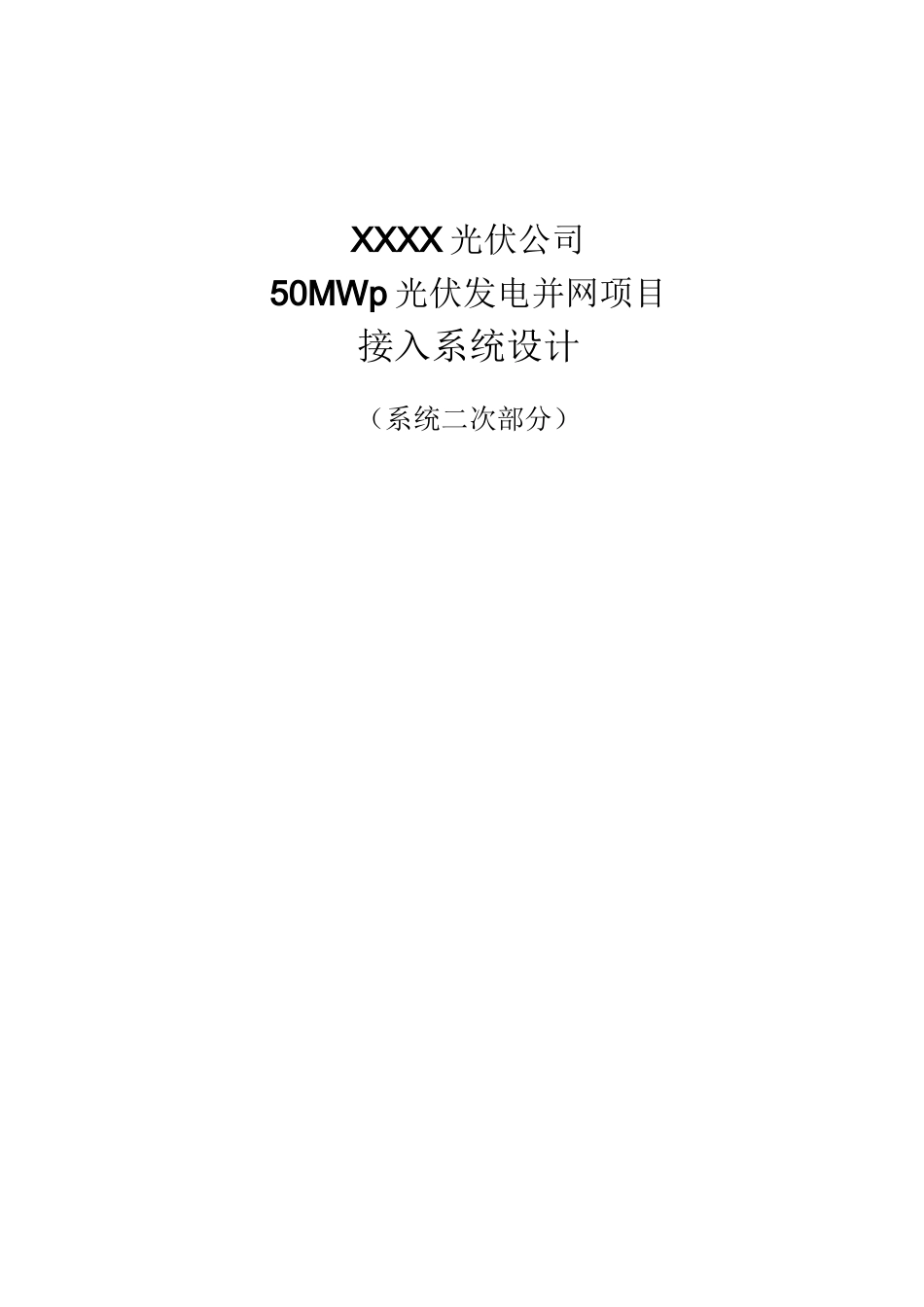

50mw光伏电站二次电力接入系统报告_第1页
1/20

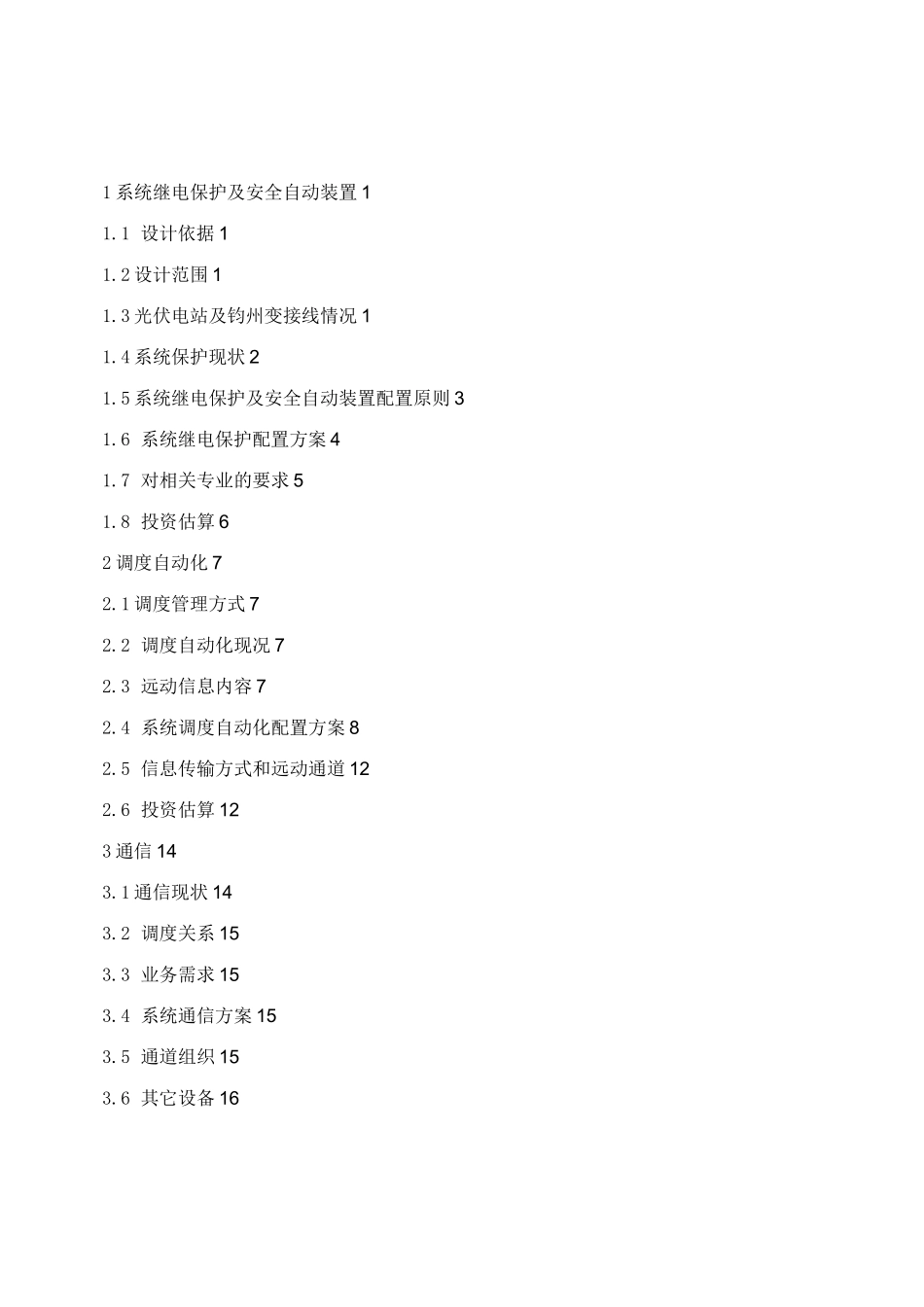

50mw光伏电站二次电力接入系统报告_第2页
2/20

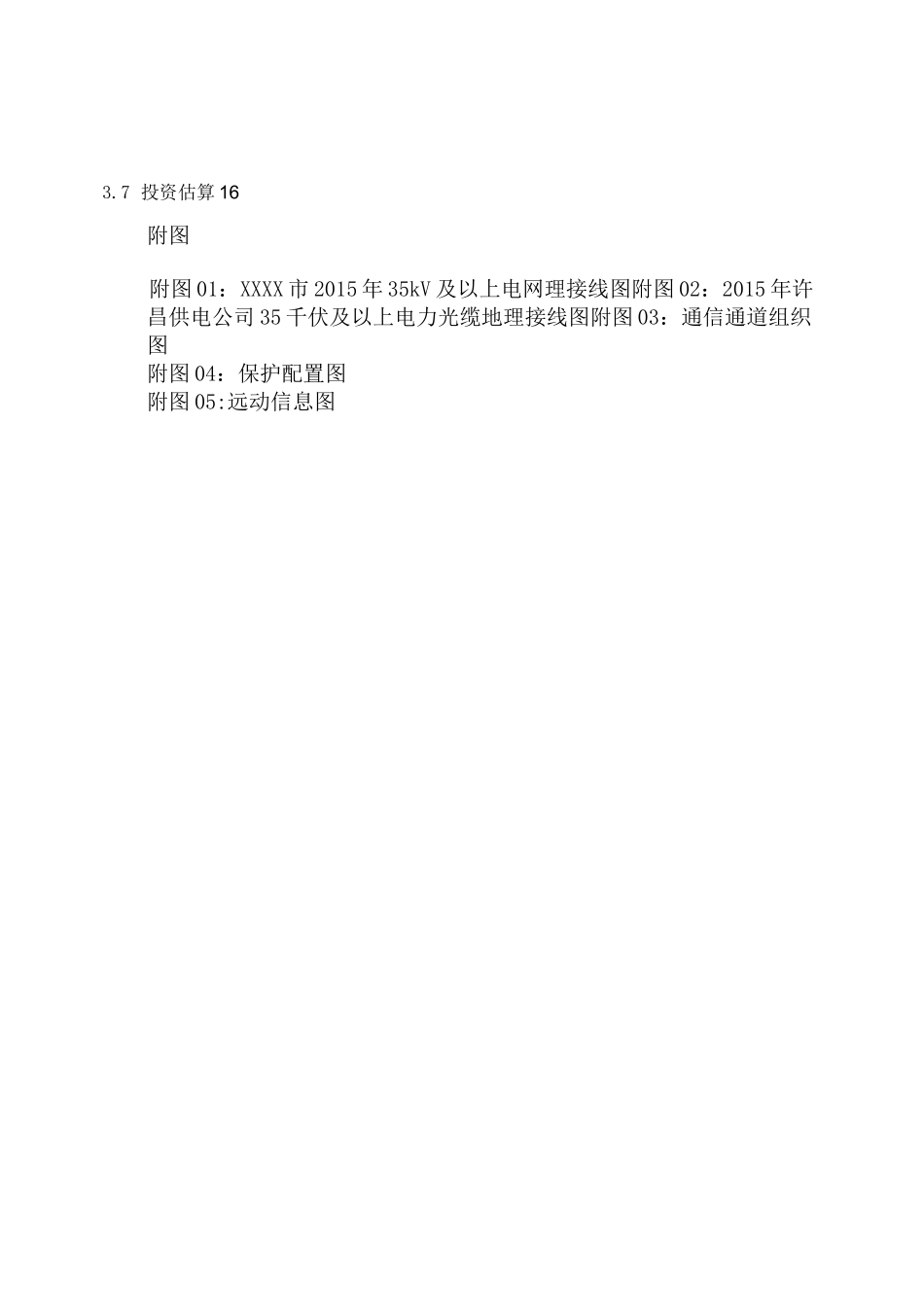

50mw光伏电站二次电力接入系统报告_第3页
3/20
XXXX 光伏公司50MWp 光伏发电并网项目接入系统设计(系统二次部分)1 系统继电保护及安全自动装置 11.1 设计依据 11.2 设计范围 11.3 光伏电站及钧州变接线情况 11.4 系统保护现状 21.5 系统继电保护及安全自动装置配置原则 31.6 系统继电保护配置方案 41.7 对相关专业的要求 51.8 投资估算 62 调度自动化 72.1 调度管理方式 72.2 调度自动化现况 72.3 远动信息内容 72.4 系统调度自动化配置方案 82.5 信息传输方式和远动通道 122.6 投资估算 123 通信 143.1 通信现状 143.2 调度关系 153.3 业务需求 153.4 系统通信方案 153.5 通道组织 153.6 其它设备 163.7 投资估算 16附图附图 01:XXXX 市 2015 年 35kV 及以上电网理接线图附图 02:2015 年许昌供电公司 35 千伏及以上电力光缆地理接线图附图 03:通信通道组织图附图 04:保护配置图附图 05:远动信息图・1・1 系统继电保护及安全自动装置1.1设计依据1.1.1 本设计依据 XXXX 光伏公司 50MWp 光伏发电并网项目接入系统一次推荐方案:光伏电站建设 110kV 升压站一座,电压等级为 110/35kV,升压站110kV 出线 1 回,接至 220kV 钧州变 110kV 狈叽新建线路导线型号选择为 LGJ-300,线路长度约 11km。1.1.2 设计水平年与一次接入系统设计一致,即 2016 年。1.1.3 与光伏电站接入系统有关的系统继电保护现况。1.1.4 有关的设计规程规范等:Q/GDW617-2011《光伏电站接入电网技术规定》;GB/T19964-2012《光伏发电站接入电力系统技术规定》;GB/T50866-2013《光伏发电站接入电力系统设计规范》;GB50797-2012《光伏发电站设计规范》;GB/T14285-2006《继电保护和安全自动装置技术规程》。1.2 设计范围1.2.1 110kV 线路保护1.2.2 110kV 母线保护1.2.3 安全自动装置1.2.4 故障录波1.2.5 保护试验设备1.2.6 对光伏电站保护的其他要求。1.3 光伏电站及钧州变接线情况根据 XXXX 光伏公司 50MWp 光伏发电站可研设计,光伏发电站建设 110kV升压站 1 座,110kV 侧线路变压器组接线,110kV 出线 1 回,接至 220kV 钧州变 110kV 狈叽・2・钧州 220kV 变电站目前主变容量为 2*150MVA,电压等级均为220/110/10kV,220kV 侧双母线接线,最终 8 回出线,现已出线 8 回;110kV 侧双母线接线,最终 9 回出线,现已出线 7 回,备用 2 回。XXXX 光伏公司光伏电站至钧州变 110kV 并网线路...
