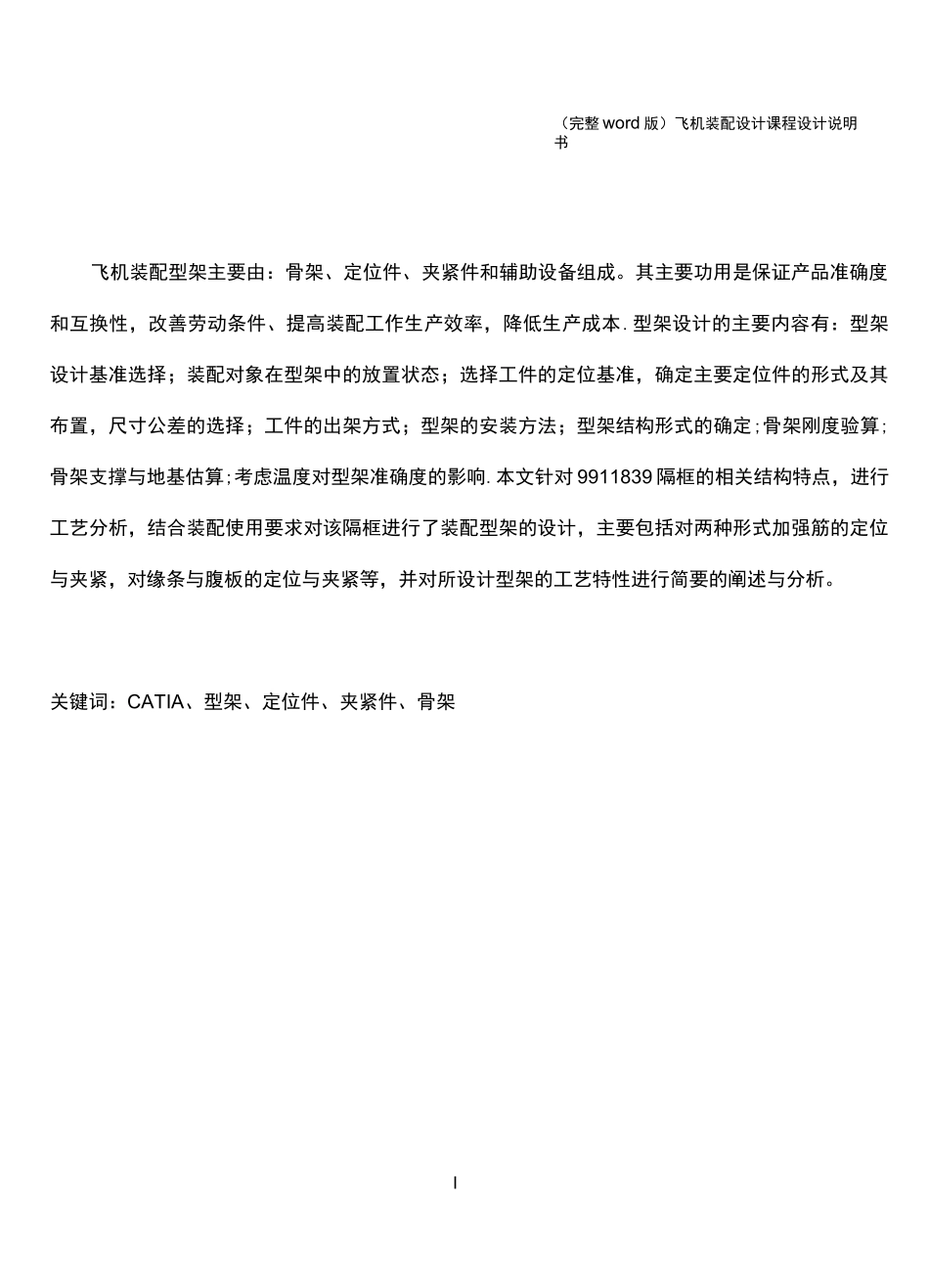

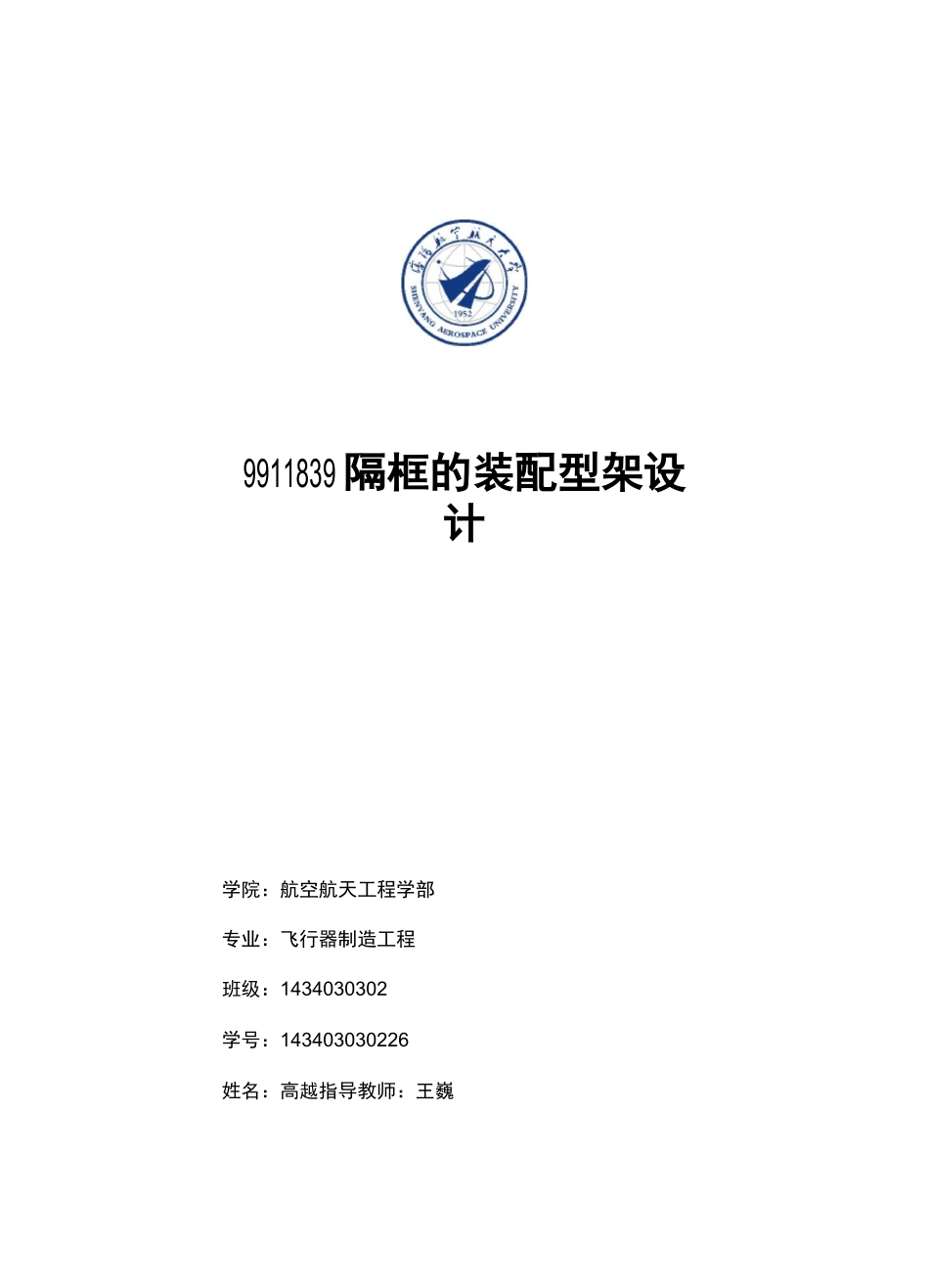

9911839 隔框的装配型架设计学院：航空航天工程学部专业：飞行器制造工程班级：1434030302学号：143403030226姓名：高越指导教师：王巍沈阳航空航天大学2018 年 1 月（完整 word 版）飞机装配设计课程设计说明书I飞机装配型架主要由：骨架、定位件、夹紧件和辅助设备组成。其主要功用是保证产品准确度和互换性，改善劳动条件、提高装配工作生产效率，降低生产成本.型架设计的主要内容有：型架设计基准选择；装配对象在型架中的放置状态；选择工件的定位基准，确定主要定位件的形式及其布置，尺寸公差的选择；工件的出架方式；型架的安装方法；型架结构形式的确定;骨架刚度验算;骨架支撑与地基估算;考虑温度对型架准确度的影响.本文针对 9911839 隔框的相关结构特点，进行工艺分析，结合装配使用要求对该隔框进行了装配型架的设计，主要包括对两种形式加强筋的定位与夹紧，对缘条与腹板的定位与夹紧等，并对所设计型架的工艺特性进行简要的阐述与分析。关键词：CATIA、型架、定位件、夹紧件、骨架（完整 word 版）飞机装配设计课程设计说明书II第 1 章引言 1第 2 章装配件工艺分析 32.1 工艺分离面的选择 32.2 9911839 隔框结构分析 5第 3 章装配型架及其零件设计 73.1 装配型架的功用及技术要求 73。2 产品的放置状态 83.3 产品的出架方式 93.4 骨架的设计 93.5 定位件与夹紧件的设计 103。6 温度对型架准确度的影响 14第 4 章型架的安装 174.1 安装方法的选择 174.2 标准样件安装方法优缺点 174。3 型架的安装过程 184.4 型架总装图 18第 5 章创建二维工程图 21总结 22参考文献 23（完整 word 版）飞机装配设计课程设计说明书1第 1 章引言飞机装配过程就是将大量的飞机零件按图纸、技术条件进行组合连接的过程,一般是由零件先装配成比较简单的组合件和板件,再逐步装配成比较复杂的段件和部件，最后将各部件对接成整架飞机。飞机机体是结构复杂、要求严格的产品.为保证装配工作顺利进行,工作时必须依据装配工艺规程进行.新机装配工艺过程是根据飞机结构、技术条件和生产规模制定的。部件装配指令性工艺规程包括部件装配各阶段的内容、装配基准、定位方法、装配用的主要工艺装备、设备和检验方法，以及主要零、组件等供应状态和装配各阶段的交付状态等。在部件装配指令性工艺规程基础上，制定装配各阶段的工作工艺规程，工作工艺规程是进行装配工作的依据。飞机装配过程中采用了许多适合飞...
