基于Matlab的MIMO通信系统仿真

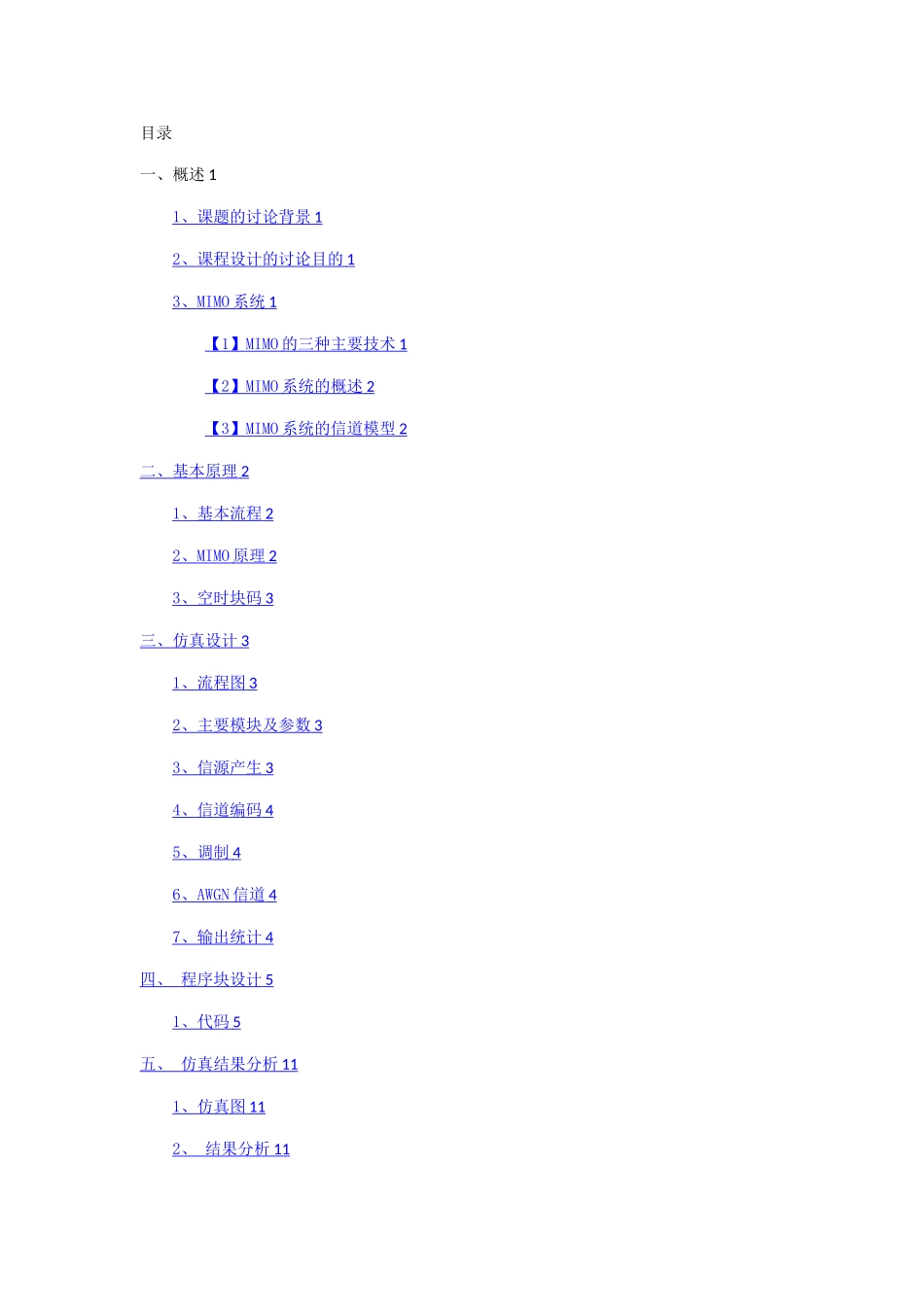

北京邮电大学基于Matlab的MIMO通信系统仿真专业：信息工程班级：2024211126姓名:学号：目录一、概述 11 、课题的讨论背景 1 2 、课程设计的讨论目的 1 3 、 MIMO 系统 1 【 1 】 MIMO 的三种主要技术 1 【 2 】 M IMO 系统的概述 2 【 3 】 MIMO 系统的信道模型 2 二、基本原理 2 1 、基本流程 2 2 、 MIMO 原理 2 3 、空时块码 3 三、仿真设计 3 1 、流程图 3 2 、主要模块及参数 3 3 、信源产生 3 4 、信道编码 4 5 、调制 4 6 、 AWGN 信道 4 7 、输出统计 4 四、 程序块设计 5 1 、代码 5 五、 仿真结果分析 11 1 、仿真图 11 2 、 结果分析 11 六、重点讨论的问题 12 七、心得与体会 12 八、参考文献 12 一、概述1、背景MIMO 表示多输入多输出。在第四代移动通信技术标准中被广泛采纳，例如 IEEE 802.16e (Wimax ） ， 长 期 演 进 (LTE). 在 新 一 代 无 线 局 域 网 (WLAN) 标 准 中 , 通 常 用 于 IEEE 802.11n，但也可以用于其他 802。11 技术.MIMO 有时被称作空间分集，因为它使用多空间通道传送和接收数据.只有站点(移动设备)或接入点（AP）支持 MIMO 时才能部署 MIMO。MIMO 技术可以显著克服信道的衰落,降低误码率。该技术的应用，使空间成为一种可以用于提高性能的资源,并能够增加无线系统的覆盖范围。通常，多径要引起衰落,因而被视为有害因素.然而讨论结果表明，对于 MIMO 系统来说,多径可以作为一个有利因素加以利用。MIMO 系统在发射端和接收端均采纳多天线(或阵列天线）和多通道，MIMO 的多入多出是针对多径无线信道来说的。传输信息流 s（k）经过空时编码形成 N 个信息子流 ci(k），I=1,……,N。这 N 个子流由 N 个天线发射出去，经空间信道后由 M 个接收天线接收.多天线接收机利用先进的空时编码处理能够分开并解码这些数据子流,从而实现最佳的处理。2、课程设计的讨论目的设计一个基于 Matlab 的 MIMO 通信系统仿真.3、MIMO 系统【1】 MIMO 的三种主要技术当前,MIMO 技术主要通过 3 种方式来提升无线传输速率及品质：（1）空间复用(Spatial Multiplexing)：系统将数据分割成多份，分别在发射端的多根天线上发射出去,接收端接收到多个数据的混合信号后，利用不同空间信道间独立的衰落特性,区分出这些并行的数据流。从而达到在相同的频率资源内猎取更高数据速率...
