基于matlab的二阶系统的阶跃响应曲线分析

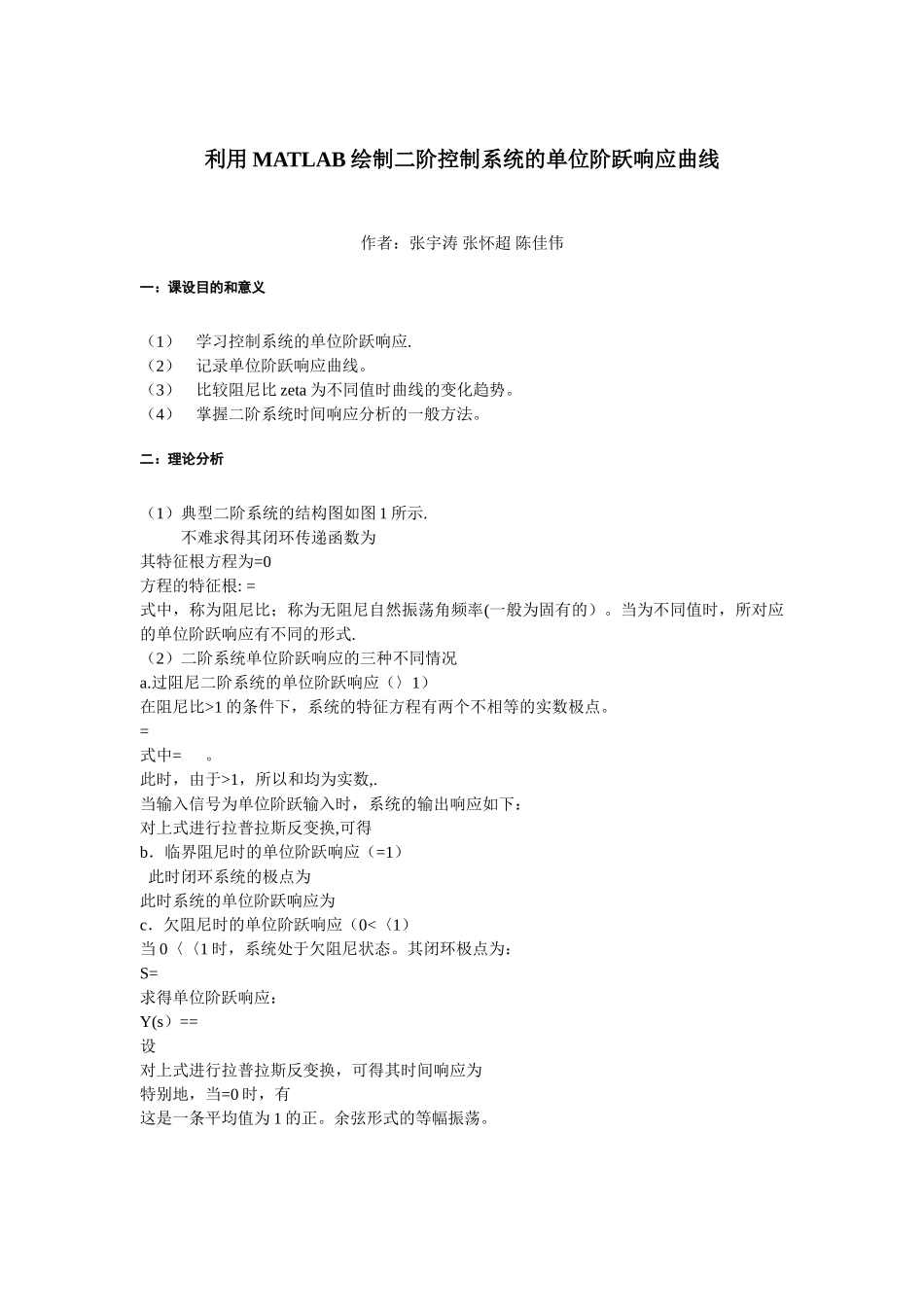

基于matlab的二阶系统的阶跃响应曲线分析_第1页
1/3

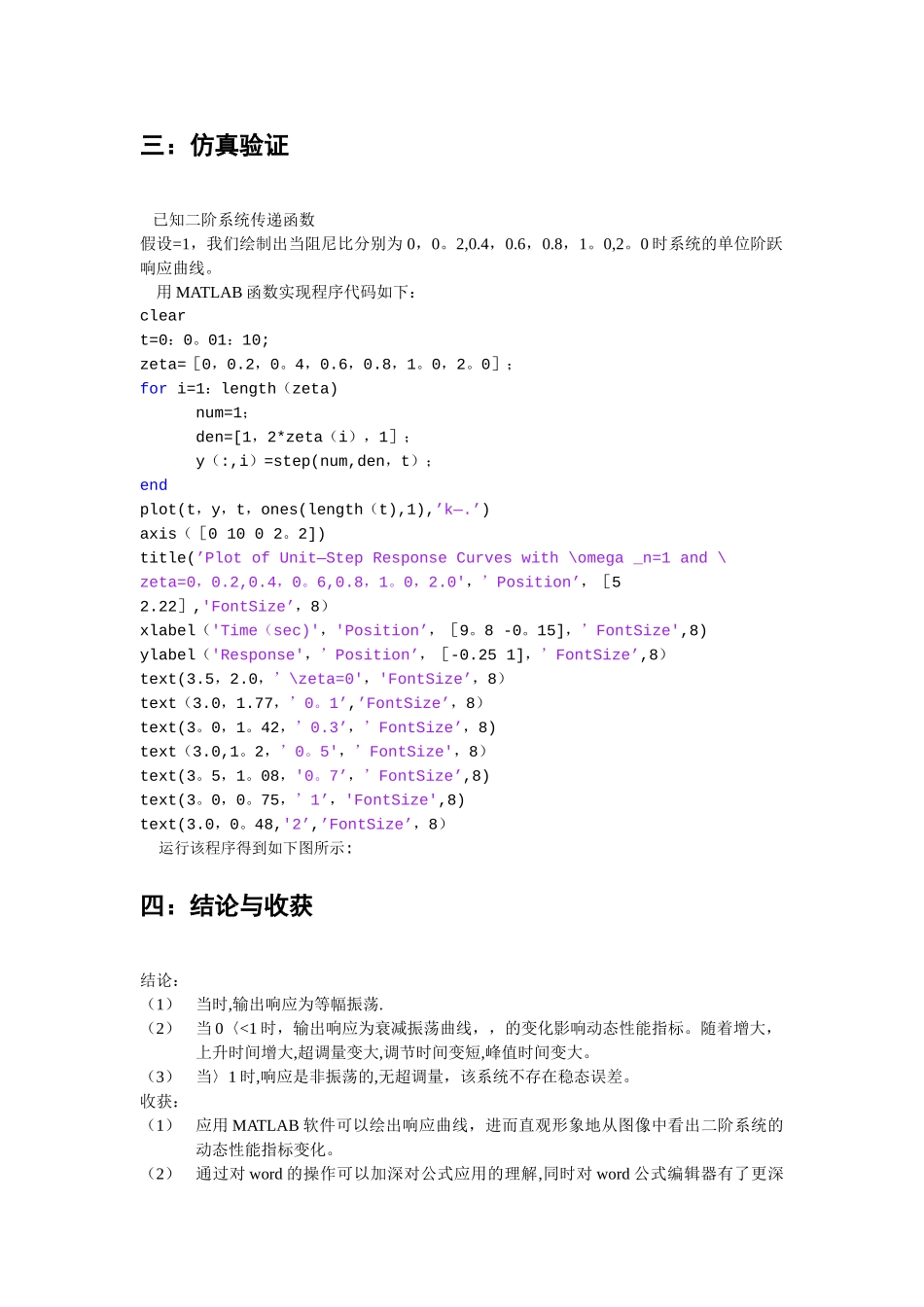

基于matlab的二阶系统的阶跃响应曲线分析_第2页
2/3
基于matlab的二阶系统的阶跃响应曲线分析_第3页
3/3
利用 MATLAB 绘制二阶控制系统的单位阶跃响应曲线作者:张宇涛 张怀超 陈佳伟一:课设目的和意义(1)学习控制系统的单位阶跃响应.(2)记录单位阶跃响应曲线。(3)比较阻尼比 zeta 为不同值时曲线的变化趋势。(4)掌握二阶系统时间响应分析的一般方法。二:理论分析(1)典型二阶系统的结构图如图 1 所示.不难求得其闭环传递函数为其特征根方程为=0方程的特征根: =式中,称为阻尼比;称为无阻尼自然振荡角频率(一般为固有的)。当为不同值时,所对应的单位阶跃响应有不同的形式.(2)二阶系统单位阶跃响应的三种不同情况a.过阻尼二阶系统的单位阶跃响应(〉1)在阻尼比>1 的条件下,系统的特征方程有两个不相等的实数极点。=式中=。此时,由于>1,所以和均为实数,.当输入信号为单位阶跃输入时,系统的输出响应如下:对上式进行拉普拉斯反变换,可得b.临界阻尼时的单位阶跃响应(=1) 此时闭环系统的极点为此时系统的单位阶跃响应为c.欠阻尼时的单位阶跃响应(0<〈1)当 0〈〈1 时,系统处于欠阻尼状态。其闭环极点为:S=求得单位阶跃响应:Y(s)==设对上式进行拉普拉斯反变换,可得其时间响应为特别地,当=0 时,有这是一条平均值为 1 的正。余弦形式的等幅振荡。三:仿真验证 已知二阶系统传递函数假设=1,我们绘制出当阻尼比分别为 0,0。2,0.4,0.6,0.8,1。0,2。0 时系统的单位阶跃响应曲线。用 MATLAB 函数实现程序代码如下:cleart=0:0。01:10;zeta=[0,0.2,0。4,0.6,0.8,1。0,2。0];for i=1:length(zeta) num=1; den=[1,2*zeta(i),1]; y(:,i)=step(num,den,t);endplot(t,y,t,ones(length(t),1),’k—.’)axis([0 10 0 2。2])title(’Plot of Unit—Step Response Curves with \omega _n=1 and \zeta=0,0.2,0.4,0。6,0.8,1。0,2.0',’Position’,[5 2.22],'FontSize’,8)xlabel('Time(sec)','Position’,[9。8 -0。15],’FontSize',8)ylabel('Response',’Position’,[-0.25 1],’FontSize’,8)text(3.5,2.0,’\zeta=0','FontSize’,8)text(3.0,1.77,’0。1’,’FontSize’,8)text(3。0,1。42,’0.3’,’FontSize’,8)text(3.0,1。2,’0。5',’FontSize',8)text(3。5,1。08,'0。7’,’FontSize’,8)text(3。0,0。75,’1’,'FontSize',8)text(3.0,0。48,'2’,’FontSize’,8) 运行该程序得到如下图所示:四:...
